Selam! Bir solenoid valf tedarikçisi olarak, kurulum oryantasyonunun bu şık küçük cihazların performansı üzerinde nasıl büyük bir etkiye sahip olabileceğini ilk elden gördüm. Öyleyse, farklı kurulum yönelimlerinin bir solenoid valf performansını nasıl etkileyebileceğini inceleyelim ve keşfedelim.
Solenoid valfleri anlamak
Montaj oryantasyonunun nitty - cesuruna girmeden önce, bir solenoid valfinin ne olduğunu hızla inceleyelim. Bir solenoid valf, elektromekanik olarak çalıştırılan bir valftir. Manyetik bir alan üretmek için bir elektrik akımı kullanır, bu da valfi açmak veya kapatmak için bir piston veya bir poppet taşır. Bu valfler, endüstriyel otomasyondan ev aletlerine kadar çok çeşitli uygulamalarda kullanılır.
Yerçekimi ve kurulum yönelimi
Kurulum oryantasyonundan etkilenen en önemli faktörlerden biri yerçekimidir. Yerçekimi, nasıl kurulduğuna bağlı olarak valfin çalışması için veya bunlara karşı çalışabilir.
Bobin yukarı ile dikey kurulum
Bir solenoid valf üstte bobin ile dikey olarak monte edildiğinde, yerçekimi kapanış işlemine yardımcı olabilir. Bu oryantasyonda, piston veya poppet, solenoid enerji verildiğinde aşağı doğru hareket etmesine ve valfi kapatmasına yardımcı olan yerçekimi kuvvetine sahiptir. Bu, özellikle sıkı bir mühürün önemli olduğu uygulamalarda daha güvenilir ve daha hızlı bir kapanış eylemine yol açabilir. Örneğin, bir su temini sisteminde, sıkı bir conta sızıntıları önleyebilir ve sudan tasarruf edebilir.
Ancak, bu yönlendirme açılış işlemi sırasında da sorunlara neden olabilir. Piston, solenoid enerjilendirildiğinde yukarı doğru hareket etmek için yerçekimine karşı çalışmak zorundadır. Bu, valfi açmak için daha fazla güç gerekebileceği anlamına gelir ve bazı durumlarda, solenoid yeterince güçlü değilse valf tam olarak açılamayabilir.
Bobin aşağı ile dikey kurulum
Solenoid valfı alttaki bobin ile dikey olarak monte etmek zıt senaryodur. Yerçekimi valfin açılmasına yardımcı olur. Solenoid enerjilendirildiğinde, piston daha kolay yukarı doğru hareket edebilir, çünkü yerçekimi manyetik kuvvetle aynı yönde çeker. Bu, açılış işlemi sırasında daha hızlı bir açılış süresine ve potansiyel olarak daha az enerji tüketimine neden olabilir.
Flip tarafında, solenoid enerji verildiğinde, yerçekimi valfin düzgün kapanmasını zorlaştırabilir. Piston, geri hareket etmek ve bir mühür oluşturmak için yerçekimine karşı savaşmalıdır. Bu, sızıntı veya eksik bir contaya yol açabilir, bu da sıvı muhafazasının kritik olduğu uygulamalarda büyük bir sorun olabilir.
Yatay kurulum
Bir solenoid valfin yatay montajı, yerçekiminin pistonun veya poppetin açılması ve kapanış eylemleri üzerindeki doğrudan etkisini ortadan kaldırır. Bu, hareketli parçalara etki eden kuvvetler daha dengeli olduğundan, açma ve kapanış süreleri açısından daha tutarlı bir performans sağlayabilir.
Ancak, yatay kurulum diğer sorunları tanıtabilir. Örneğin, sıvıda herhangi bir kirletici varsa, özellikle valf sık sık kullanılmıyorsa valf gövdesine yerleşebilirler. Bu, zaman içinde valf bileşenlerinde tıkanmalara veya hasara neden olabilir.
Sıvı akışı ve kurulum oryantasyonu
Sıvı akışının yönü, kurulum yöneliminin valf performansını nasıl etkilediğinde de önemli bir rol oynar.
Valfin doğal yönü ile akış
Çoğu solenoid valf, belirli bir sıvı akışı yönü ile en iyi şekilde çalışmak üzere tasarlanmıştır. Valf, sıvı önerilen yönde akacak şekilde monte edildiğinde, valf daha verimli çalışabilir. Dahili bileşenler, daha iyi sızdırmazlık, daha uzun valf ömrü ve düşük enerji tüketimine neden olabilecek sıvı basıncını ve akış özelliklerini bu yönde işlemek için tasarlanmıştır.
Örneğin, birTek oyunculu aktüatör solenoid valfi, önerilen akış yönüne göre takılması, aktüatörün amaçlandığı gibi çalışabilmesini ve sıvı akışı üzerinde güvenilir bir kontrol sağlayabilmesini sağlar.
Ters akış
Önerilen akış yönüne bir solenoid valf takmanın ciddi sonuçları olabilir. Sıvı basıncı ve akış paternleri valfin tasarlandığı için valf bileşenleri üzerinde aşırı aşınmaya neden olabilir. Bu, valfin erken başarısızlığına, artan bakım maliyetlerine ve potansiyel güvenlik tehlikelerine yol açabilir. Bazı durumlarda, valf ters akışa monte edildiğinde düzgün bir şekilde açılamayabilir veya kapatamayabilir.
Yanıt süresi üzerindeki etki
Kurulum oryantasyonu, solenoid valfinin tepki süresini de etkileyebilir. Tepki süresi, solenoid enerjilendirildikten veya enerjilendirildikten sonra valfin açılması veya kapatılması için gereken süredir.
Daha önce de belirtildiği gibi, bobin yukarı ile dikey kurulum, pistonun yerçekimine karşı çalışması gerektiğinden açılış tepkisi süresini yavaşlatabilir. Öte yandan, bobin aşağı ile dikey kurulum açılış tepkisi süresini hızlandırabilir, ancak kapanış tepkisi süresini yavaşlatabilir.
Yatay kurulum genellikle daha tutarlı bir tepki süresi sağlar, çünkü dahili bileşenlerin hareketi üzerinde önemli bir yerçekimi etkisi yoktur. Bununla birlikte, sıvı viskozitesi ve basınç gibi faktörler, yatay bir kurulumdaki tepki süresini hala etkileyebilir.
Belirli uygulamalar ve kurulum oryantasyonu
Solenoid valf kurulum yönelimi söz konusu olduğunda farklı uygulamaların farklı gereksinimleri vardır.
Endüstriyel otomasyon

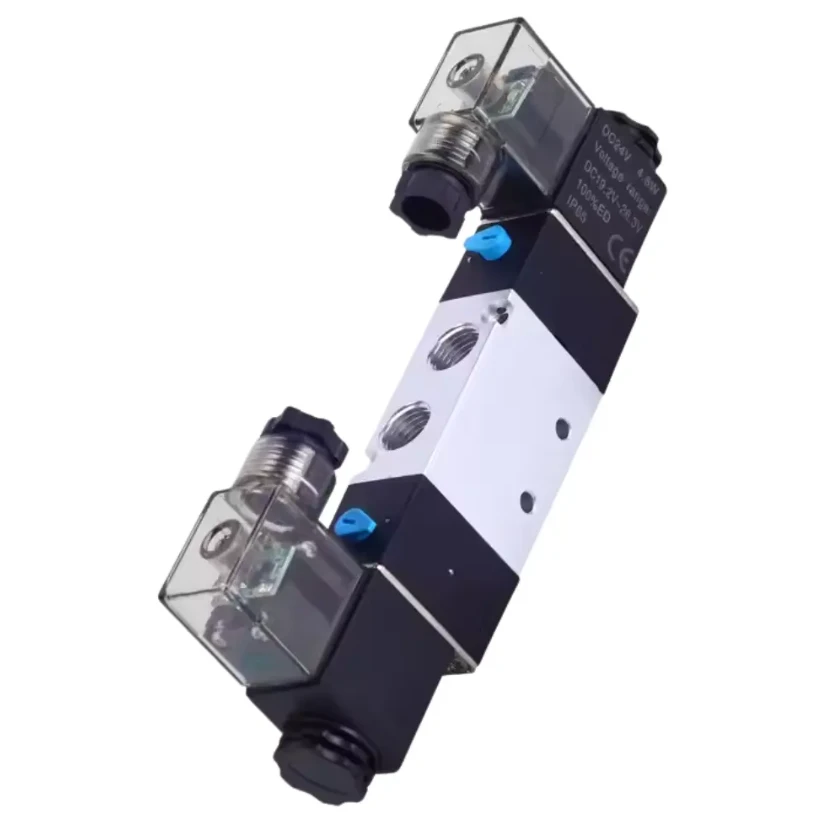

Endüstriyel otomasyonda güvenilirlik ve hassasiyet anahtardır. Pnömatik bir kontrol sisteminde olduğu gibi hızlı ve tutarlı bir açma ve kapanış eyleminin gerekli olduğu uygulamalar için yatay bir kurulum tercih edilebilir. Bu, valfin tepki süresinin öngörülebilir olmasını ve yerçekiminden etkilenmemesini sağlar. Bir kullanmayı düşünebilirsinizPnömatik Hava Kontrol Solenoid Valf Hızlı Tepki TipiBu tür uygulamalarda ve yatay olarak kurmak en iyi şekilde performans göstermesine yardımcı olabilir.
Yüksek basınç sistemleri
Yüksek basınç sistemlerinde, uygun sızdırmazlık çok önemlidir. Bobin yukarı ile dikey bir kurulum, bu durumlarda faydalı olabilir, çünkü yerçekimi valf kapatıldığında sıkı bir conta oluşturulmasına yardımcı olabilir. İçin2 - Yol 5 - Port Yüksek - Basınçlı Pnömatik Solenoid Valf (0 - 10MPA), Bu kurulum yönelim, sızıntıları önlemeye ve sistemin güvenli çalışmasını sağlamaya yardımcı olabilir.
Çözüm
Gördüğünüz gibi, bir solenoid valfin kurulum yöneliminin performansı üzerinde önemli bir etkisi vardır. Yerçekiminin açma ve kapanma eylemleri üzerindeki etkisinden tepki süresi ve sıvı akışı üzerindeki etkiye kadar, valf çalışmasının her yönü etkilenebilir.
Uygulamanız için bir solenoid valf seçerken, kurulum gereksinimlerini dikkatle dikkate almak önemlidir. Ve bir solenoid valf tedarikçisi olarak, doğru seçimi yapmanıza yardımcı olmak için buradayım. İster en iyi kurulum oryantasyonu hakkında tavsiyeye ihtiyacınız olsun veya belirli bir solenoid valfı arıyor olun, ben sadece bir mesaj uzaktayım.
Projeniz için solenoid vanalar satın almakla ilgileniyorsanız, ayrıntılı bir tartışma için benimle iletişime geçmenizi öneririm. Özel ihtiyaçlarınız hakkında konuşabiliriz ve size en uygun çözümleri sunmak için elimden geleni yapacağım. Sistemlerinizin doğru solenoid valflerle sorunsuz ve verimli çalışmasını sağlamak için birlikte çalışalım.
Referanslar
- Smith, J. (2020). Solenoid Valf El Kitabı. Endüstriyel Basın.
- Johnson, A. (2019). Akışkan kontrol sistemlerini anlama. McGraw - Hill.
