ATPneumatic aktüatör, çeşitli endüstriyel otomasyon sistemlerinde vanalar ve diğer mekanik bileşenler için güvenilir ve verimli çalıştırma sağlayan önemli bir cihazdır. Optimum performansı ve doğru kontrolü sağlamak için strokunun doğru ayarlanması önemlidir. ATPnömatik aktüatörlerin lider tedarikçisi olarak, AT Pnömatik Aktüatörün strokunun nasıl ayarlanacağı konusunda bazı derinlemesine bilgileri paylaşmak için buradayım.
ATPnömatik Aktüatörü Anlamak
Ayarlama sürecine girmeden önce, bir ATPnömatik aktüatörün temel bileşenlerini ve çalışma prensibini anlamak önemlidir. Bir ATPnömatik aktüatör tipik olarak bir silindir, pistonlar, yaylar ve valf bağlantılarından oluşur. Doğrusal veya dönme hareketi oluşturmak için basınçlı havayı kullanır ve bu hareket daha sonra bağlı olduğu vanaya veya diğer ekipmana aktarılır.
Pnömatik bir aktüatörün stroku, pistonun silindir içinde tek bir yönde kat ettiği mesafeyi ifade eder. Bu mesafe, vananın açılma veya kapanma derecesini belirler ve bu da sistemdeki akış hızı ve basınç kontrolünü etkiler. Yanlış strok ayarı, eksik valf açıklığı, valf bileşenlerinde aşırı aşınma ve hatalı proses kontrolü gibi sorunlara yol açabilir.
Strok Ayarı İçin Gerekli Aletler
ATPnömatik aktüatörün strokunu ayarlamak için aşağıdaki araçlara ihtiyacınız olacaktır:
- Anahtarlar: Aktüatörün montaj cıvatalarını ve ayar somunlarını gevşetmek ve sıkmak için uygun anahtarlar kullanın.
- Ölçme Aletleri: Darbeyi doğru bir şekilde ölçmek için bir kumpas veya cetvel.
- Pnömatik Basınç Göstergesi: Aktüatöre sağlanan hava basıncını izlemek için.
Adım Adım Strok Ayarlama Prosedürü
1. Önce Güvenlik
Herhangi bir ayarlamaya başlamadan önce aktüatörü güç kaynağından (basınçlı hava kaynağı) izole ettiğinizden ve sistemdeki kalan basıncı tahliye ettiğinizden emin olun. Bu, hava besleme valfini kapatarak ve egzoz valfini açarak yapılabilir.
2. Strok Ayar Mekanizmasını Bulun
ATPnömatik aktüatörün strok ayar mekanizması modele bağlı olarak değişiklik gösterebilir. Çoğu durumda aktüatör silindirinin ucunda bulunur ve ayar somunları veya vidalarından oluşur.
3. Başlangıç Konumunu Ayarlayın
Piston tamamen geri çekilmiş konumdayken ölçüm aletinizi sıfıra ayarlayın. Bu, stroku ölçmek için referans noktası görevi görecektir.
4. Hava Basıncını Uygulayın
Düzenlenmiş bir hava kaynağı kullanarak aktüatöre kademeli olarak hava basıncı uygulayın. Pistonun hareketini gözlemleyin. Hava basıncı arttıkça piston hareket etmeye başlayacaktır.
5. İlk Darbeyi Ölçün
Piston tamamen uzatılmış konuma ulaştığında, ölçme aletini kullanarak kat ettiği mesafeyi ölçün. Bu ölçümü uygulamanız için belirlenen gerekli strok ile karşılaştırın.
6. Stroku Ayarlayın
Ölçülen strok gerekli stroktan farklıysa strok mekanizmasını ayarlamanız gerekir. Doğrusal aktüatörler için, ayar somunlarını saat yönünde çevirmek stroku azaltacak, saat yönünün tersine çevirmek ise artıracaktır. Döner aktüatörler için ayarlama, bir kamın veya limit anahtarının konumunun değiştirilmesini içerebilir.
7. Stroku yeniden ölçün
Ayarı yaptıktan sonra hava basıncı uygulama ve stroku ölçme işlemini tekrarlayın. Ölçülen strok kabul edilebilir bir tolerans dahilinde gerekli strokla eşleşene kadar gerekirse daha fazla ayarlama yapın.
8. Ayarı Sabitleyin
Doğru strok elde edildikten sonra, çalışma sırasında gevşemelerini önlemek için ayar somunlarını veya vidaları sıkmak için anahtarları kullanın.
Strok Ayarını Etkileyen Faktörler
Bir ATPneumatic aktüatörün strok ayarını çeşitli faktörler etkileyebilir:
1. Hava Basıncı
Aktüatöre sağlanan hava basıncının stroku üzerinde doğrudan etkisi vardır. Daha yüksek hava basıncı genellikle daha uzun bir strokla sonuçlanırken, daha düşük hava basıncı daha kısa bir strokla sonuçlanır. Ayarlama işlemi boyunca sabit ve uygun bir hava basıncını korumak önemlidir.
2. Yükle
Valfteki sürtünme veya mekanik bağlantıdaki direnç gibi aktüatör üzerindeki yük de stroku etkileyebilir. Daha ağır bir yük, aktüatörün beklenenden daha kısa strok yapmasına neden olabilir. Bu gibi durumlarda hava basıncını arttırmak veya aktüatörün tasarımını yükü kaldırabilecek şekilde ayarlamak gerekebilir.
3. Aşınma ve Yıpranma
Zamanla aktüatörün bileşenleri aşınabilir ve bu da stroku etkileyebilir. Aktüatörün düzenli bakımı ve incelenmesi, aşınmış parçaların önemli sorunlara yol açmadan önce tespit edilmesine ve değiştirilmesine yardımcı olabilir.
İlgili Ürünler

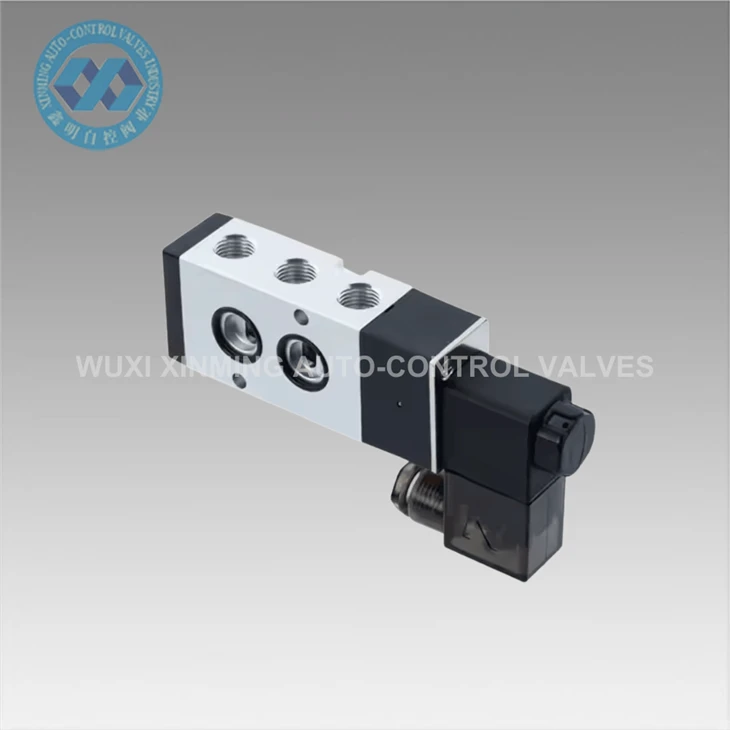

Pnömatik aktüatörler ve ilgili ürünler pazarında iseniz, bir dizi yüksek kaliteli çözüm sunuyoruz. Örneğin, bizimOtomatik Akış Kontrolü için Çeyrek Dönüşlü Çalıştırma ile Yüksek Kaliteli Pnömatik Dişli Küresel Vanahassas akış kontrolü gerektiren uygulamalar için mükemmel bir seçimdir.XM AT040 Küçük Pnömatik Aktüatörküçük ama güçlü bir aktüatörün gerekli olduğu kompakt alanlar için idealdir. Ve bizim2 yollu 5 portlu Yüksek Basınçlı Pnömatik Solenoid Valf(0 - 10MPA)Pnömatik sistemin güvenilir kontrolünü sağlayabilir.
Doğru Strok Ayarının Önemi
Bir ATPnömatik aktüatörün strok ayarının doğru yapılması yalnızca doğru valf pozisyonunun elde edilmesiyle ilgili değildir. Ayrıca sistemin genel performansı ve verimliliği üzerinde de önemli bir etkisi vardır.
- Geliştirilmiş Proses Kontrolü: Doğru strok ayarı, vananın tam olarak gereken derecede açılıp kapanmasını sağlar; bu da prosesteki akış hızı, basınç ve sıcaklığın daha hassas kontrol edilmesine olanak sağlar.
- Uzatılmış Bileşen Ömrü: Aktüatör doğru strokla çalıştığında vana bileşenleri ve aktüatörün kendisi üzerinde daha az stres olur. Bu, aşınma ve yıpranmayı azaltarak ekipmanın daha uzun ömürlü olmasını sağlar.
- Enerji Verimliliği: İyi ayarlanmış bir aktüatör, istenen stroku elde etmek için doğru miktarda hava basıncını kullanır ve bu da zamanla enerji tasarrufu sağlayabilir.
Çözüm
AT Pnömatik Aktüatörün strokunu ayarlamak, ayrıntılara dikkat edilmesi gereken kritik bir görevdir. Bu blogda özetlenen adımları takip ederek ve stroku etkileyebilecek faktörleri göz önünde bulundurarak aktüatörünüzün en iyi şekilde çalışmasını sağlayabilirsiniz.
