Bir kelebek valfinin kalibre edilmesi, optimal performansını ve uzun ömürlülüğünü sağlayan önemli bir işlemdir. Güvenilir bir kelebek valf tedarikçisi olarak, bu temel bileşenlerin verimliliğini ve güvenilirliğini korumada uygun kalibrasyonun önemini anlıyoruz. Bu blog yazısında, bir kelebek valfini kalibre etmek için adım adım süreç boyunca size rehberlik edeceğiz, bu görevi etkili bir şekilde gerçekleştirmek için bilgi ve beceriler sunacağız.
Bir kelebek valfinin temellerini anlamak
Kalibrasyon işlemine girmeden önce, bir kelebek valfinin nasıl çalıştığına dair temel bir anlayışa sahip olmak önemlidir. Kelebek valfı, bir boru hattından sıvı akışını düzenlemek için disk şeklindeki bir kapatma elemanı kullanan çeyrek dönüşlü bir valftir. Disk, valfi açmak veya kapatmak için 90 derece dönen bir şaft üzerine monte edilmiştir. Disk akış yönüne paralel olduğunda, valf tamamen açıktır ve maksimum akışa izin verir. Tersine, disk akış yönüne dik olduğunda, valf tamamen kapalıdır ve akışı bloke eder.
Kalibrasyon neden gerekli
Kalibrasyon, doğru ve tutarlı bir şekilde çalıştığından emin olmak için bir valfin ayarlanması işlemidir. Zamanla, aşınma ve yıpranma, sıcaklık değişiklikleri ve basınç dalgalanmaları gibi faktörler, bir kelebek valfinin amaçlanan ayarlarından sapmasına neden olabilir. Bu, yanlış akış kontrolü, düşük verimlilik ve hatta sistem arızalarına neden olabilir. Valfi düzenli olarak kalibre ederek performansını koruyabilir, ömrünü uzatabilir ve maliyetli kesinti süresini önleyebilirsiniz.
Gerekli araçlar ve ekipman
Kalibrasyon işlemine başlamadan önce, gerekli araç ve ekipmanı toplamanız gerekir. Bunlar şunları içerebilir:
- Bir tork anahtarı
- Bir basınç göstergesi
- Bir akış ölçer
- Bir kalibrasyon grafiği veya kılavuzu
- Eldiven ve gözlük gibi güvenlik ekipmanı
Adım adım kalibrasyon işlemi
Aşağıdaki adımlar, bir kelebek valfini kalibre etme genel sürecini özetlemektedir. Bununla birlikte, spesifik kalibrasyon prosedürünün valfin yapısına ve modeline bağlı olarak değişebileceğini belirtmek önemlidir. Ayrıntılı bilgi için her zaman üreticinin talimatlarına ve yönergelerine bakın.
1. Adım: Hazırlık
- Valfi izole:Valf üzerinde çalışmaya başlamadan önce, yukarı akış ve aşağı akış valflerini kapatarak sistemden izole ettiğinizden emin olun. Bu, kalibrasyon işlemi sırasında herhangi bir sıvının valften akmasını önleyecektir.
- Basıncı hafifletin:Valfteki basıncı kontrol etmek için bir basınç göstergesi kullanın ve tahliye valfini açarak veya sistemi havalandırarak kalıntı basıncı hafifletin.
- Vanayı temizleyin:Temiz bir bez veya hafif bir temizleme çözeltisi kullanarak valften ve bileşenlerinden kir, döküntü veya korozyonu çıkarın. Bu, doğru okumaları sağlayacak ve valfin hasarını önleyecektir.
2. Adım: Valf konumunu kontrol edin
- Valf konumunu doğrulayın:Valfin tamamen kapalı konumda olduğunu doğrulamak için görsel bir inceleme veya konum göstergesi kullanın. Valf tam olarak kapalı değilse, manuel olarak öyle olana kadar ayarlayın.
- Valf konumunu işaretleyin:Valf gövdesinin veya aktüatörün valf gövdesindeki konumunu işaretlemek için bir işaretleyici veya bir yazar kullanın. Bu, kalibrasyondan sonra valfin aynı konuma dönmesini sağlamanıza yardımcı olacaktır.
Adım 3: Aktüatörü ayarlayın
- Aktüatör ayarlarını kontrol edin:Tork, basınç ve inme uzunluğu gibi aktüatör için doğru ayarları belirlemek için üreticinin talimatlarına bakın. Aktüatörü belirtilen ayarlara ayarlamak için bir tork anahtarı kullanın.
- Aktüatörü test edin:Aktüatöre basınç uygulamak için bir basınç göstergesi kullanın ve valf gövdesini sorunsuz ve doğru bir şekilde hareket ettirdiğini doğrulayın. Aktüatör doğru çalışmazsa, ayarları ayarlayın veya gerekirse aktüatörü değiştirin.
4. Adım: Akış hızını kontrol edin
- Bir akış ölçer takın:Akış hızını ölçmek için valfin yukarısındaki veya akış aşağı boru hattına bir akış ölçer takın. Akış sayacını takma ve kalibre etme için üreticinin talimatlarını izlediğinizden emin olun.
- Valfi yavaş yavaş açın:Valfi yavaşça açın ve akış ölçer kullanarak akış hızını izleyin. İstenen akış hızını elde etmek için valf konumunu gerektiği gibi ayarlayın.
- Akış hızını kaydedin:Akış hızını farklı valf konumlarında kaydedin ve üreticinin özellikleriyle karşılaştırın. Akış hızı spesifikasyonlardan saparsa, valfi veya aktüatörü gereksinimleri karşılayana kadar ayarlayın.
Adım 5: Sızıntıyı kontrol edin
- Vanayı tamamen kapatın:İstenen akış hızını elde ettikten sonra, valfi tamamen kapatın ve bir basınç göstergesi veya sızıntı dedektörü kullanarak herhangi bir sızıntı olup olmadığını kontrol edin. Herhangi bir sızıntı varsa, valfi veya aktüatörü duruncaya kadar ayarlayın.
- Valfi basınç altında test edin:Valfe basınç uygulayın ve farklı basınç seviyelerinde herhangi bir sızıntı olup olmadığını kontrol edin. Valf yüksek basınçlarda sızıyorsa, sızdırmazlık performansını artırmak için valfi veya aktüatörü ayarlayın.
Adım 6: Son kontroller
- Valf konumunu doğrulayın:Valfin tamamen kapalı konumda olduğunu doğrulamak için görsel bir inceleme veya konum göstergesi kullanın. Valf tam olarak kapalı değilse, manuel olarak öyle olana kadar ayarlayın.
- Kalibrasyon işaretlerini kontrol edin:Valfın kalibrasyondan sonra aynı konuma geri dönmesini sağlamak için valf gövdesindeki veya aktüatördeki kalibrasyon işaretlerini kontrol edin.
- Valf işlemini test edin:Düzgün ve doğru bir şekilde çalıştığını doğrulamak için valfi birkaç kez açın ve kapatın. Çalışma sırasında olağandışı sesler, titreşimler veya direnç olup olmadığını kontrol edin.
Kelebek vanaları türleri ve bunların kalibrasyon hususları
Her biri kendi benzersiz özelliklerine ve kalibrasyon gereksinimlerine sahip piyasada bulunan birkaç tür kelebek vanası vardır. İşte en yaygın kelebek vanalarından bazıları ve kalibrasyon hususları:
Eşmerkezli kelebek vanaları
Konsantrik kelebek vanalar, disk valf gövdesi üzerinde ortalanmış en temel kelebek valf türüdür. Bu valfler tipik olarak düşük basınçlı uygulamalarda kullanılır ve diğer valf türlerinden daha az kalibrasyon gerektirir. Bununla birlikte, optimum performansı sağlamak için valf konumunu, aktüatör ayarlarını ve akış hızını düzenli olarak kontrol etmek hala önemlidir.
Eksantrik kelebek vanaları
Eksantrik kelebek vanalar, daha iyi sızdırmazlık performansı ve azaltılmış aşınma ve yıpranma sağlayan bir ofset diskine sahiptir. Bu valfler yaygın olarak yüksek basınçlı uygulamalarda kullanılır ve eşmerkezli kelebek valflerinden daha hassas kalibrasyon gerektirir. Eksantrik bir kelebek valfini kalibre ederken, sıkı bir contayı sağlamak ve sızıntıyı önlemek için valf konumuna, aktüatör ayarlarına ve sızdırmazlık performansına dikkat etmek önemlidir.
Çift-Egentrik Kelebek Vanaları
Çift-eksantrik kelebek vanalarının biri diskte diğeri gövde olmak üzere iki ofset vardır, bu da daha iyi sızdırmazlık performansı ve daha az sürtünme sağlar. Bu valfler tipik olarak yüksek düzeyde doğruluk ve güvenilirliğin gerekli olduğu kritik uygulamalarda kullanılır. Çift-eksantrik bir kelebek valfini kalibre ederken, üreticinin talimatlarını dikkatlice takip etmek ve doğru ve tutarlı sonuçlar sağlamak için özel kalibrasyon ekipmanlarını kullanmak önemlidir.
Üç-Esantrik Kelebek Valfleri
Üçlü-eksantrik kelebek vanalarında en yüksek düzeyde sızdırmazlık performansı ve en uzun ömür sağlayan üç ofset vardır. Bu valfler yaygın olarak yüksek sıcaklık, yüksek basınç ve aşındırıcı uygulamalarda kullanılır. Üçlü-eksantrik bir kelebek valfini kalibre ederken, aktüatörü belirtilen ayarlara ayarlamak ve optimum performansı sağlamak için valf konumunu ve sızdırmazlık performansını düzenli olarak kontrol etmek için bir tork anahtarı kullanmak önemlidir.
Kelebek valf ürünlerimiz
Önde gelen bir kelebek valf tedarikçisi olarak, çeşitli endüstrilerin ve uygulamaların ihtiyaçlarını karşılamak için çok çeşitli yüksek kaliteli kelebek valfleri sunuyoruz. Ürünlerimiz şunları içerir:

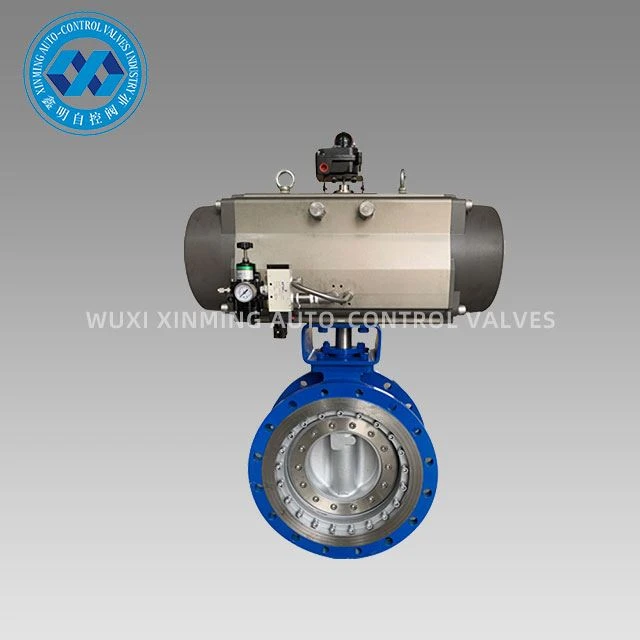

- Pnömatik Aktüatör Tri-Ecentrik Kelebek Valfı: Bu valf, mükemmel sızdırmazlık performansı ve uzun servis ömrü sağlayan üçlü-eksantrik bir tasarıma sahiptir. Yüksek sıcaklık, yüksek basınç ve aşındırıcı uygulamalar için uygundur.
- Pnömatik Aktüatör Flanş Kelebek Vlave: Bu valf, flanşlı bağlantıları olan boru hatlarında kullanılmak üzere tasarlanmıştır. Güvenilir ve verimli çalışma sağlayan pnömatik bir aktüatöre sahiptir.
- Pnömatik sıhhi kelebek valfi: Bu valf özellikle gıda, içecek ve farmasötik endüstrilerde kullanılmak üzere tasarlanmıştır. En yüksek hijyen ve temizlik standartlarını karşılayan sıhhi bir tasarıma sahiptir.
Tedarik ve danışma için bizimle iletişime geçin
Yüksek kaliteli bir kelebek valfine ihtiyacınız varsa veya valf kalibrasyonu hakkında herhangi bir sorunuz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz size profesyonel tavsiye, teknik destek ve özel ihtiyaçlarınızı karşılamak için özelleştirilmiş çözümler sunmak için kullanılabilir. Müşterilerimize rekabetçi fiyatlarla en iyi ürün ve hizmetleri sunmaya kararlıyız. İster küçük bir işletme ister büyük bir şirket olun, uygulamanız için doğru valfi bulmanıza yardımcı olabiliriz.
Referanslar
- Valve El Kitabı, Cameron Iron Works, Inc.
- Emerson Process Management tarafından Kontrol Valfı El Kitabı
- Çeşitli üreticiler tarafından kelebek valf kurulumu ve bakım kılavuzu
