Tecrübeli bir kelebek valf tedarikçisi olarak, bu temel endüstriyel cihazlardaki her bileşenin uygun şekilde çalışmasını sağlamanın kritik önemini anlıyorum. Böyle önemli bir bileşen, bir kelebek valfinin çalışmasında ve uzun ömürlülüğünde önemli bir rol oynayan valf gövdesidir. Bu blog yazısında, pahalı bozulmaları önlemeye ve valf sistemlerinizin sürekli verimliliğini sağlamaya yardımcı olabilecek bir görev olan aşınma için valf gövdesini kontrol etme sürecinde size rehberlik edeceğim.
Bir kelebek valfindeki valf gövdesinin rolünü anlamak
Muayene işlemine girmeden önce, valf gövdesinin işlevini anlamak önemlidir. Bir kelebek valfinde, sap aktüatörü diske bağlar ve diskin sıvı akışını kontrol etmek için valf gövdesi içinde dönmesine izin verir. Kök, aktüatörden tork ve sıvıdan gelen basınç da dahil olmak üzere çalışma sırasında önemli kuvvetlere dayanmalıdır. Zamanla, bu kuvvetler kökte aşınmaya neden olabilir, bu da performansın azalmasına, sızıntıya ve hatta tam valf arızasına yol açabilir.
İncelemeye hazırlanmak
Valf gövdesini incelemeye başlamadan önce, gerekli güvenlik önlemlerini almak çok önemlidir. Valfin kapalı bir konumda olduğundan ve sistemin basınçsız olduğundan emin olun. Valf canlı bir sistemdeyse, kazara çalışmayı önlemek için tüm uygun kilitleme/tagout prosedürlerini izleyin.
Ayrıca, bir el feneri, bir kaliper, bir hiserlik göstergesi ve bir büyüteç dahil olmak üzere denetim için birkaç temel araca ihtiyacınız olacak. Bu araçlar, aşınma belirtileri için gövdeyi incelemenize ve boyutlarını doğru bir şekilde ölçmenize yardımcı olacaktır.
Görsel inceleme
Valf gövdesini aşınma için kontrol etmenin ilk adımı görsel bir incelemedir. Kökleri aydınlatmak için bir el feneri kullanın ve çizikler, çentikler veya korozyon gibi belirgin hasar belirtileri arayın. Kökün valf gövdesine ve aktüatöre temas ettiği alanlara çok dikkat edin, çünkü bunlar aşınma için en olası yerlerdir.
Herhangi bir hasar belirtisi fark ederseniz, nedeni belirlemek önemlidir. Çizgiler ve çentikler, valfe giren yabancı nesnelerden kaynaklanırken, korozyon sert kimyasallara veya neme maruz kalmanın sonucu olabilir. Hasarın nedenini belirlemek, gelecekte tekrar olmasını önlemek için adımlar atmanıza yardımcı olabilir.
Kök çapını ölçmek
Görsel muayeneyi tamamladıktan sonra, gövdenin çapını uzunluğu boyunca birkaç noktada ölçmek için bir kaliper kullanın. Kökün kabul edilebilir sınırların ötesine geçip geçmediğini belirlemek için bu ölçümleri üreticinin özellikleriyle karşılaştırın.
Yıpranmış bir kök genellikle orijinal spesifikasyondan daha küçük bir çapa sahiptir. Kök çapı izin verilen minimum sınırın altındaysa, valfin uygun şekilde işleyişini sağlamak için değiştirilmesi gerekecektir.
Oyunu Kontrol Etme
Valf gövdesi denetiminin bir diğer önemli yönü de oyun veya gevşekliği kontrol etmektir. Kök ile valf gövdesi veya aktüatör arasındaki boşluğu ölçmek için bir Feeler göstergesi kullanın. Aşırı oyun, gövde veya çiftleşme bileşenlerinde aşınmayı gösterebilir, bu da valf performansının azalmasına ve sızıntının artmasına neden olabilir.
Kökte aşırı oyun olduğunu fark ederseniz, nedeni belirlemek önemlidir. Kökün kendisinde aşınması veya valf gövdesindeki veya aktüatördeki yıpranmış yatak veya burçlardan kaynaklanabilir. Her iki durumda da, valfin uygun şekilde işleyişini geri yüklemek için yıpranmış bileşenlerin değiştirilmesi gerekecektir.
Kök mühürlerini incelemek
Kök contalar, valfin aşınmadan etkilenebilen bir başka kritik bileşenidir. Kök contaları, çatlaklar, gözyaşları veya aşırı aşınma gibi hasar veya bozulma belirtileri açısından inceleyin. Hasarlı bir kök conta, sıvının kökten geçmesine izin verebilir, bu da valf performansının ve potansiyel güvenlik tehlikelerinin azalmasına neden olabilir.
Kök contalarda herhangi bir hasar belirtisi fark ederseniz, bunların değiştirilmesi gerekir. Kök contaları değiştirirken, uygun bir uyum sağlamak ve sızıntıyı önlemek için contanın doğru türünü ve boyutunu kullanmak önemlidir.
Aktüatör bağlantısının değerlendirilmesi
Valf gövdesi ve aktüatör arasındaki bağlantı da denetlenmesi gereken önemli bir alandır. Aktüatör bağlantısını, gevşek cıvatalar veya yıpranmış kuplaj bileşenleri gibi aşınma belirtileri olup olmadığını kontrol edin. Gevşek veya aşınmış bir aktüatör bağlantısı, valfin düzensiz çalışmasına veya hiç çalışmasına neden olabilir.
Aktüatör bağlantısının gevşek veya aşınmış olduğunu görürseniz, gerektiğinde sıkılaştırılması veya değiştirilmesi gerekir. Aktüatör bağlantısında herhangi bir ayar veya değiştirme yaparken üreticinin talimatlarını izlediğinizden emin olun.
Valf gövdesini ne zaman değiştirmeli
Valf gövdesinin kabul edilebilir sınırların ötesine geçtiğini veya önemli hasar belirtileri gösteriyorsa, değiştirilmesi gerekecektir. Valf gövdesinin değiştirilmesi karmaşık bir işlem olabilir, bu nedenle üreticinin talimatlarını dikkatle takip etmek önemlidir.
Bazı durumlarda, gövde, burçlar veya gövde contalar gibi valfin diğer bileşenlerinin gövde ile aynı zamanda değiştirilmesi gerekebilir. Bu, valfin uygun şekilde işleyişini sağlamaya ve gelecekteki sorunları önlemeye yardımcı olabilir.
Önleyici bakım
Düzenli önleyici bakım, kelebek vanalarınızın uzun vadeli performansını ve güvenilirliğini sağlamanın anahtarıdır. Valf gövdesinin aşınma için kontrol edilmesine ek olarak, hareketli parçaları yağlamak, valf gövdesini hasar için incelemek ve aktüatörün test edilmesi gibi diğer bakım görevlerini gerçekleştirmek önemlidir.
Düzenli bir bakım programını izleyerek, valflerinizin ömrünü uzatmaya ve kesinti süresini azaltmaya yardımcı olabilecek önemli sorunlar olmadan önce potansiyel sorunları belirleyebilir ve ele alabilirsiniz.
Çözüm
Valf gövdesinin aşınma için kontrol edilmesi, bir kelebek valfinin uygun şekilde işleyişini korumanın önemli bir parçasıdır. Bu blog gönderisinde belirtilen adımları izleyerek, pahalı arıza veya güvenlik tehlikelerine yol açmadan önce herhangi bir aşınma veya hasar belirtisini belirleyebilir ve ele alabilirsiniz.

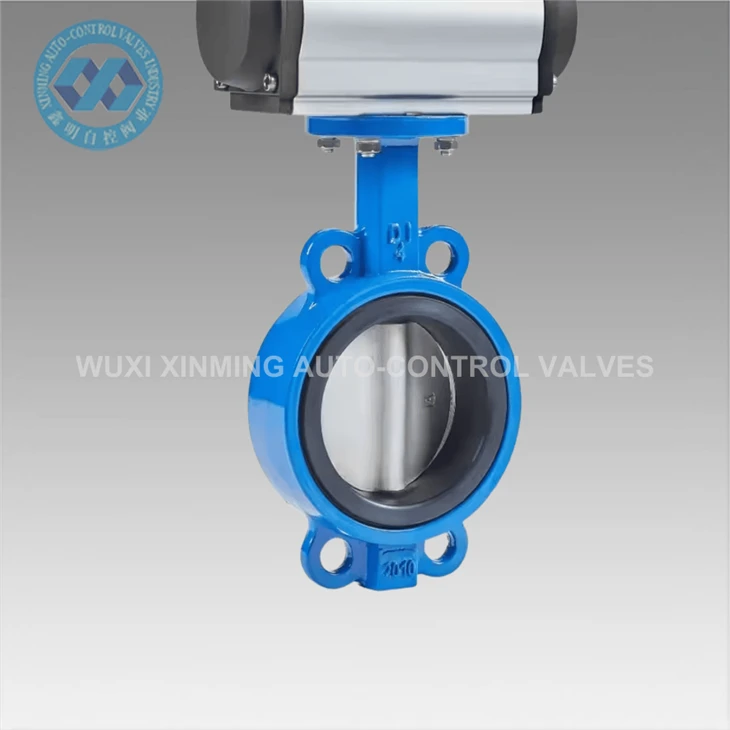

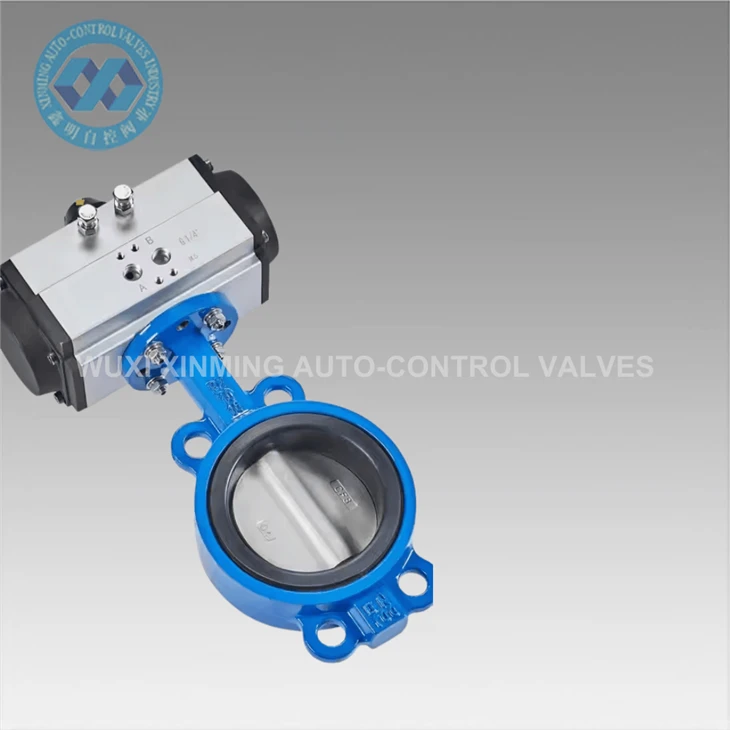

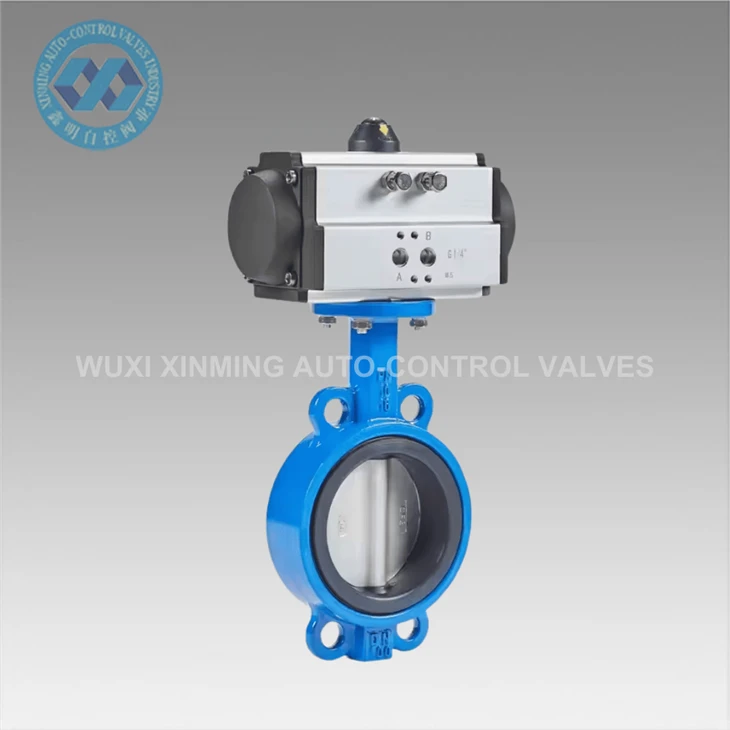

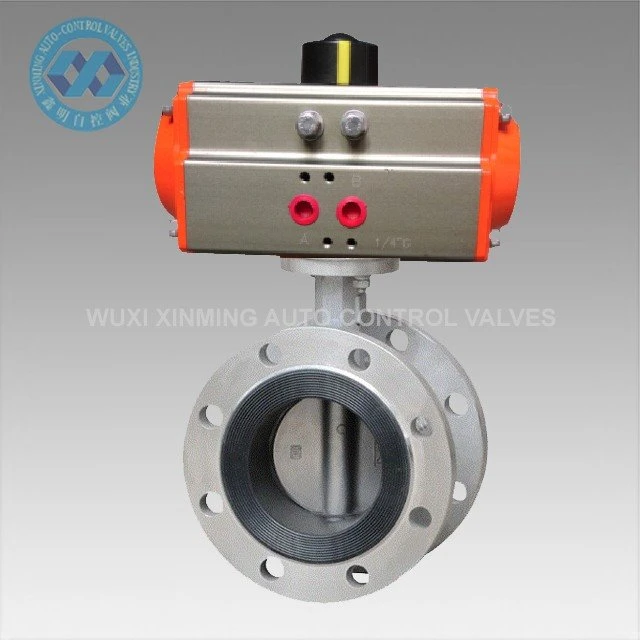

Şirketimizde, çok çeşitli yüksek kaliteli kelebek vanaları sunuyoruz,Aktüatör Pnömatik EPDM Flanş Kelebek Valfı-Flanş kelebek valfi, VePaslanmaz Çelik SS304 316L Pnömatik Kelebek Valfi Kelebek Valfı. Vanalarımız, güvenilir performans ve uzun hizmet ömrü sağlayarak en yüksek standartlara göre tasarlanmış ve üretilmiştir.
Valf gövdesini aşınma için kontrol etmekle ilgili herhangi bir sorunuz varsa veya bir kelebek valfi satın almakla ilgileniyorsanız, lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz size ihtiyacınız olan bilgi ve destek sağlamak için her zaman mevcuttur.
Referanslar
- Amerika Valf Üreticileri Derneği (VMAA). Valf El Kitabı.
- ASME B16.34 - Valfler - Flanşlı, dişli ve kaynak ucu.
- API 609 - Kelebek valfleri, çift flanşlı, pabucu - tip ve gofret - tip.
