Yatay bir boru hattına bir kelebek vanası takmak, dikkatli planlama ve hassasiyet gerektiren bir görevdir. Bir kelebek valf tedarikçisi olarak, bu vanaların optimal performansı için uygun kurulumun önemine ilk elden tanık olma ayrıcalığına sahibim. Bu blog yazısında, bir kelebek valfini yatay bir boru hattına takma, yol boyunca değerli bilgiler ve ipuçlarını paylaşma için adım adım süreçte size rehberlik edeceğim.
Ön Kurulma Hazırlıkları
Kurulum işlemine başlamadan önce, gerekli tüm araç ve malzemeleri toplamak çok önemlidir. İşte tipik olarak ihtiyaç duyacağınız öğelerin bir listesi:

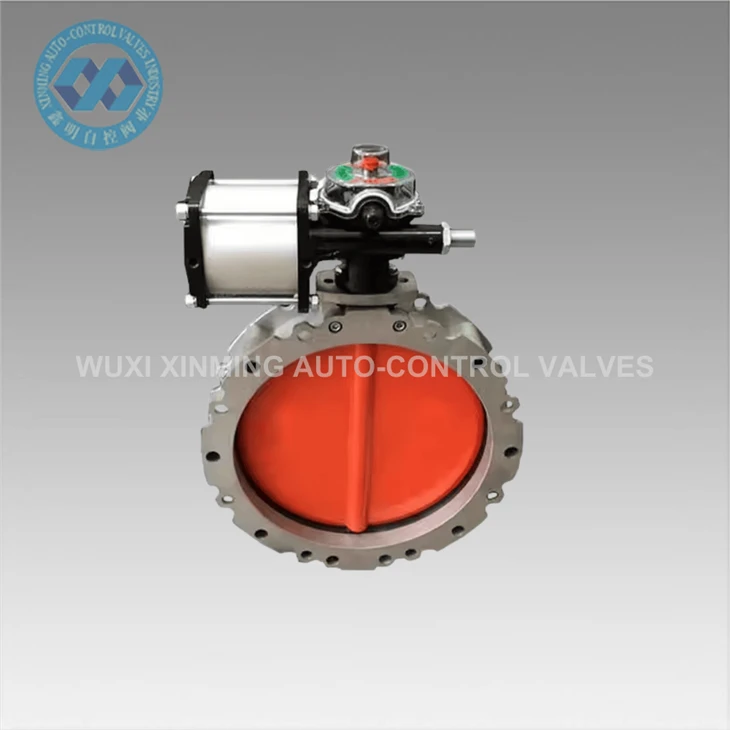

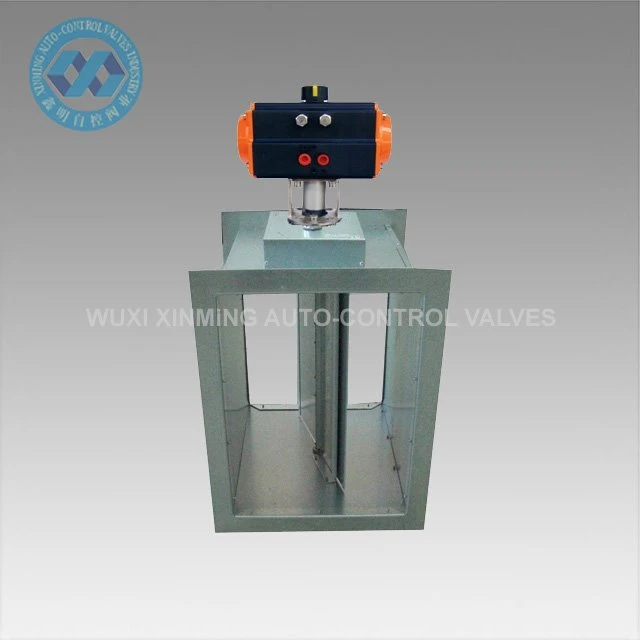

- Kelebek valfi: Seçtiğiniz valfin boru hattı sisteminiz için doğru boyut ve tür olduğundan emin olun. Kelebek vanalarımızı keşfedebilirsiniz, bu daPnömatik aktüatör gofret kelebek valfi-Damper Kelebek Valfı, VeYüksek kaliteli alüminyum alaşım kelebek valf pnömatik toz geçirmez kelebek valf.
- Contalar: Valf ve boru hattı malzemesi ile uyumlu contalar seçin. Sıkı bir mühür oluşturmaya ve sızıntıları önlemeye yardımcı olurlar.
- Cıvatalar ve Somunlar: Valfi boru hattına sabitlemek için uygun cıvata ve somun boyutunu seçin.
- Anahtarlar ve soketler: Cıvataları ve fındıkları sıkmak için bu aletlere ihtiyacınız olacak.
- Boru kesici ve öğütücü: Gerekirse, boru hattı uçlarını kurulum için hazırlamak için bu aletleri kullanın.
- Bant ve seviye ölçüm: Bu aletler, valfin doğru hizalanmasını ve konumlandırılmasını sağlamak için gereklidir.
Tüm alet ve malzemeleri hazırladıktan sonra, boru hattını ve valfi inceleme zamanı. Boru hattını herhangi bir hasar, enkaz veya yanlış hizalama olup olmadığını kontrol edin. Valfin iyi durumda olduğundan ve herhangi bir kusurdan uzak olduğundan emin olun. Boru hattı uçlarını temizleyin ve kir, pas veya gresi gidermek için valf yüzleri.
Boru hattı hazırlığı
Başarılı bir valf kurulumu için uygun boru hattı hazırlığı çok önemlidir. Boru hattını hazırlamak için bu adımları izleyin:
- Boru hattını kesin: Valfi barındırmak için boru hattının kesilmesi gerekiyorsa, temiz, düz bir kesim yapmak için bir boru kesici kullanın. Kesimin boru hattı eksenine dik olduğundan emin olun.
- Eğim boru hattı uçları: Boru hattı uçlarını eğmek için bir öğütücü veya eğimli bir araç kullanın. Bu, boru hattı ve valf arasında düzgün bir geçiş yaratmaya yardımcı olur, türbülans ve basınç düşüşü riskini azaltır.
- Boru hattı uçlarını temizleyin: Boru hattı uçlarını temizlemek için bir tel fırça veya bir çözücü kullanın. Valf ve boru hattı arasındaki contayı etkileyebilecek kir, pas veya kalıntıları sökün.
- Boru hattını ölçün ve işaretleyin: Boru hattı flanşları arasındaki mesafeyi ölçmek için bir ölçüm bandı kullanın. Boru hattının merkez çizgisini her iki flanş üzerinde işaretleyin. Bu, valfi doğru hizalamanıza yardımcı olacaktır.
- Boru hattı hizalamasını kontrol edin: Boru hattının hizalanmasını kontrol etmek için bir seviye kullanın. Boru hattının düz ve düz olduğundan emin olun. Gerekirse, uygun hizalamayı sağlamak için boru hattı desteklerini ayarlayın.
Valf kurulumu
Artık boru hattı hazırlandığına göre, kelebek valfini kurma zamanı. Başarılı bir kurulum için bu adımları izleyin:
- Valfi konumlandırın: Valfi boru hattı flanşları arasına yerleştirin, valf merkez hattını boru hattının merkez hattı ile hizalayın. Valfın doğru yönlendirildiğinden emin olun, valf gövdesi üzerindeki akış yönü akış yönünü işaret eder.
- Contaları yerleştirin: Contaları valf flanşları ve boru hattı flanşları arasına yerleştirin. Contaların ortalandığından ve cıvata delikleriyle hizalandığından emin olun.
- Cıvataları ve somunları yerleştirin: Cıvataları valf flanşlarındaki cıvata deliklerinden ve boru hattı flanşlarından yerleştirin. Somunları sıkmak için bir anahtar veya soket kullanın. Cıvataları çapraz bir desende sıkarak başlayın, fındıklar rahat olana kadar torku kademeli olarak arttırın.
- Valf işlemini kontrol edin: Valf takıldıktan sonra valf çalışmasını kontrol edin. Düzgün ve serbestçe hareket ettiğinden emin olmak için valfi birkaç kez açın ve kapatın. Valf flanşlarının etrafındaki sızıntı olup olmadığını kontrol edin.
- Basınç testi yapın: Valf takıldıktan ve işlem kontrol edildikten sonra, kurulumun bütünlüğünü sağlamak için bir basınç testi yapın. Basınç testini yürütmek için üreticinin talimatlarını izleyin.
Kurulum sonrası kontroller
Valf takıldıktan ve basınç testi tamamlandıktan sonra, bazı yükleme sonrası kontroller yapmak önemlidir. İşte kontrol edilecek bazı şeyler:
- Valf konumunu kontrol edin: Valfin doğru konumda olduğundan emin olun. Valf, sistem gereksinimlerine bağlı olarak tamamen açık veya tamamen kapalı olmalıdır.
- Valf işlemini kontrol edin: Düzgün ve serbestçe hareket ettiğinden emin olmak için valfi birkaç kez çalıştırın. Alışılmadık sesler veya titreşim olup olmadığını kontrol edin.
- Sızıntıları kontrol edin: Valf flanşlarını ve boru hattı bağlantılarını herhangi bir sızıntı olup olmadığını inceleyin. Bir sızıntı tespit ederseniz, cıvataları sıkın veya gerektiği gibi contaları değiştirin.
- Boru hattı desteklerini kontrol edin: Boru hattı desteklerinin iyi durumda olduğundan ve uygun şekilde ayarlandığından emin olun. Destekler, boru hattının aşırı hareketini veya titreşimini önlemelidir.
- Kurulumu belgeleyin: Valf modeli, boyutu, kurulum tarihi ve diğer ilgili bilgiler dahil valf kurulumunun bir kaydını tutun. Bu belgeler gelecekteki bakım ve sorun giderme için yararlı olacaktır.
Başarılı bir kurulum için ipuçları
Başarılı bir kelebek valf kurulumunu sağlamak için bazı ek ipuçları:
- Üreticinin talimatlarını izleyin: Daima üreticinin valf kurulumu için talimatlarını izleyin. Talimatlar, valf modeliniz için özel yönergeler ve öneriler sunar.
- Doğru araçları ve malzemeleri kullanın: Kurulum için doğru araçları ve malzemeleri kullandığınızdan emin olun. Yanlış araçların veya malzemelerin kullanmak kötü bir kurulum ve potansiyel sorunlara yol açabilir.
- Acele etmeyin: Kurulum, detaylara sabır ve dikkat gerektiren kesin bir görevdir. Her adımın doğru şekilde gerçekleştirilmesini sağlamak için zaman ayırın.
- Gerekirse profesyonel yardım alın: Valfı kurma yeteneğinize güvenmiyorsanız, profesyonel yardım alın. Nitelikli bir teknisyen uygun bir kurulum sağlayabilir ve potansiyel sorunlardan kaçınabilir.
Çözüm
Yatay bir boru hattına bir kelebek valfinin takılması karmaşık ancak ulaşılabilir bir görevdir. Bu blog gönderisinde belirtilen adımları izleyerek ve doğru araç ve materyalleri kullanarak başarılı bir kurulum sağlayabilirsiniz. Kurulum öncesi hazırlıklar, boru hattı hazırlama, valf kurulumu ve yükleme sonrası kontroller yapmayı unutmayın. Herhangi bir sorunuz varsa veya daha fazla yardıma ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. Uygulamanız için doğru kelebek valfini bulmanıza ve sorunsuz bir kurulum işlemi sağlamanıza yardımcı olmak için buradayız. İhtiyaç duyuyor olunPnömatik aktüatör gofret kelebek valfi-Damper Kelebek Valfı, veyaYüksek kaliteli alüminyum alaşım kelebek valf pnömatik toz geçirmez kelebek valf, uzman ekibimiz size yardımcı olmaya hazır. Gereksinimlerinizi tartışmak ve tedarik sürecini başlatmak için bugün bizimle iletişime geçin.
Referanslar
- Valf üreticisinin kurulum kılavuzları
- Boru Hattı Kurulum Standartları ve Yönergeleri
