Dikey bir boru hattına kelebek vana takılması dikkatli planlama ve uygulama gerektiren bir iştir. Güvenilir bir Kelebek Vana tedarikçisi olarak size bu süreç hakkında kapsamlı rehberlik sağlamanın önemini anlıyoruz. Bu blogda, başarılı ve verimli bir kurulum sağlayacak şekilde dikey bir boru hattına kelebek vana monte etme adımlarında size yol göstereceğiz.
1. Kurulum Öncesi Hazırlık
Boru Hattının Değerlendirilmesi
Kelebek vanayı monte etmeden önce dikey boru hattının iyice değerlendirilmesi önemlidir. Boru hattının çapını, malzemesini ve maruz kalacağı basınç, sıcaklık ve içinden akan akışkanın türü gibi çalışma koşullarını kontrol edin. Seçeceğiniz vananın bu faktörlere uygun olması gerekmektedir. Örneğin, aşındırıcı sıvılar taşıyan bir boru hattıyla çalışıyorsanız, paslanmaz çelik gibi korozyona dayanıklı malzemelerden yapılmış bir vana uygun olacaktır.
Valf Seçimi

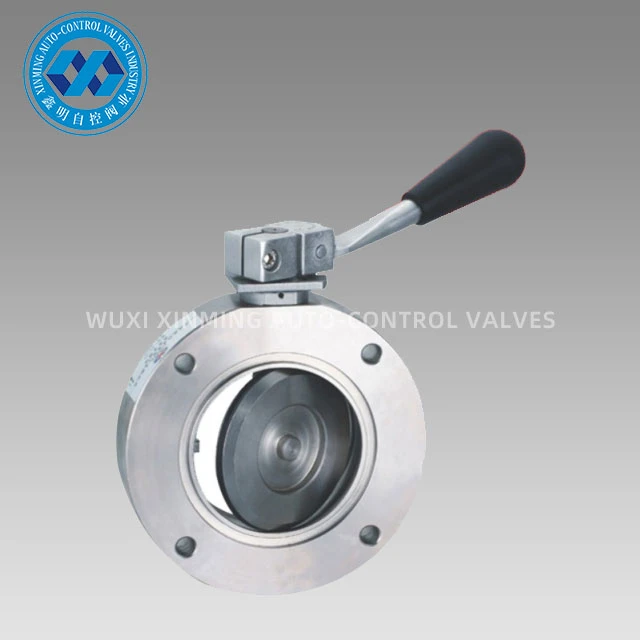

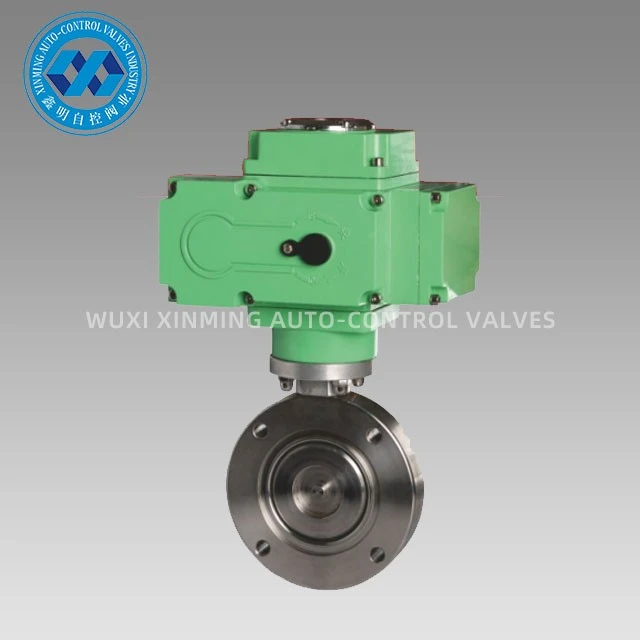

Kelebek Vana tedarikçisi olarak, çeşitli ihtiyaçları karşılayacak geniş bir vana yelpazesi sunuyoruz. Bizim düşünebilirsinizÖzel Tek ve Çift Etkili Flanşlı Kelebek VanaBu da operasyonda esneklik sağlar. Uygulamanız bir vakum ortamı içeriyorsa, bizimVakumlu Kelebek Vanaideal bir seçim olacaktır. Yiyecek ve içecek veya ilaç gibi yüksek hijyen gereksinimleri olan endüstriler içinSıhhi Kelebek Vanakatı standartları karşılamak üzere tasarlanmıştır.
Araç ve Gereç Toplama
Kurulum için gerekli tüm araç ve malzemeleri toplayın. Cıvataları sıkmak için bir anahtar veya lokma setine, doğru hizalamayı sağlamak için bir ölçüm bandına, sızdırmaz conta için contalara ve eldiven ve koruyucu gözlük gibi güvenlik ekipmanına ihtiyacınız olacaktır.
2. Valf Denetimi
Görsel Muayene
Kelebek vanada çatlak, ezik veya çizik gibi görünür hasar olup olmadığını kontrol edin. İyi durumda olduklarından emin olmak için diski, gövdeyi ve contaları kontrol edin. Bu bileşenlere gelebilecek herhangi bir hasar, vananın performansını etkileyebilir ve sızıntıya veya arızaya yol açabilir.
Fonksiyon Testi
Kurulumdan önce vana üzerinde bir fonksiyon testi yapın. Sorunsuz çalışmayı sağlamak için vana kolunu veya aktüatörü tüm hareket aralığı boyunca döndürün. Disk herhangi bir bağlanma olmaksızın serbestçe açılıp kapanmalıdır.
3. Boru Hattı Hazırlığı
Boru Hattının Temizlenmesi
Herhangi bir kalıntı, kir veya pası gidermek için dikey boru hattını iyice temizleyin. Bu, vana kurulumu için temiz ve düzgün bir yüzey sağlar ve yabancı nesnelerin vanaya girip hasara neden olmasını önler. Bu amaçla boru temizleyicisi veya tel fırça kullanabilirsiniz.
Kurulum Konumunun İşaretlenmesi
Kelebek vananın takılacağı boru hattının tam yerini işaretleyin. Vananın uzunluğunu ölçün ve boru hattı üzerinde karşılık gelen konumları işaretleyin. Bakım sırasında kolay erişim için vananın her iki yanında yeterli alan olduğundan emin olun.
Boru Hattının Kesilmesi (gerekiyorsa)
Vanayı yerleştirmek için boru hattının kesilmesi gerekiyorsa uygun bir boru kesici kullanın. Valf ile doğru hizalamayı sağlamak için temiz ve düz bir kesim yapın. Kestikten sonra contaların zarar görmesini önlemek için boru hattının kenarlarındaki çapakları alın.
4. Vana Kurulumu
Contaların Yerleştirilmesi
Contaları vana flanşlarının her iki tarafına yerleştirin. Contaların sıkı bir sızdırmazlık sağlamak için doğru boyutta ve malzemeden olması gerekir. Contaların ortalandığından ve herhangi bir kırışık veya kıvrım içermediğinden emin olun.
Valfin Hizalanması
Vanayı boru hattındaki işaretli konumlara dikkatlice hizalayın. Vananın ortalandığından ve boru hattına dik olduğundan emin olmak için bir ölçüm bandı kullanın. Yanlış hizalama, vana ve boru hattı üzerinde baskıya neden olarak sızıntılara ve erken arızaya neden olabilir.
Vananın Cıvatalanması
Cıvataları vana flanşlarına ve boru hattı flanşlarına takın. Cıvataları eşit şekilde sıkmak için bir anahtar veya lokma seti kullanın. Contalar üzerinde eşit basınç sağlamak için cıvataları çapraz düzende sıkın. Contalara veya valf flanşlarına zarar verebileceğinden cıvataları aşırı sıkmayın.
5. Kurulum Sonrası Kontroller
Sızıntı Testi
Kurulumdan sonra sızıntı testi yapın. Vanayı kapatın ve boru hattına basınç uygulayın. Valf flanşlarının çevresinde sızıntı olup olmadığını kontrol edin. Sızıntı tespit edilirse cıvataları hafifçe gevşetin, contaları ayarlayın ve cıvataları yeniden sıkın.
Fonksiyon Testi
Bir kez daha vana üzerinde fonksiyon testi yapın. Sorunsuz çalışmayı sağlamak için vanayı birkaç kez açıp kapatın. Vana kolunun veya aktüatörün serbestçe hareket ettiğini ve diskin tamamen açılıp kapandığını kontrol edin.
Sistem Kontrolü
Düzgün çalıştığından emin olmak için tüm boru hattı sistemini kontrol edin. Normal çalışma aralığında olduklarından emin olmak için basıncı, akış hızını ve sıcaklığı izleyin.
6. Bakım Hususları
Kelebek vananın dikey boru hattında uzun vadeli performansını sağlamak için düzenli bakım çok önemlidir. Valfı periyodik olarak aşınma, korozyon veya sızıntı belirtileri açısından inceleyin. Valf gövdesini ve hareketli parçaları üreticinin önerdiği şekilde yağlayın. Hasar veya bozulma belirtileri gösteriyorlarsa contaları ve keçeleri değiştirin.
Çözüm
Dikey bir boru hattına kelebek vana takılması ayrıntılara dikkat edilmesini gerektirir. Yukarıda özetlenen adımları takip ederek güvenilir performans sağlayacak başarılı bir kurulum sağlayabilirsiniz. Lider bir Kelebek Vana tedarikçisi olarak, müşterilerimize yüksek kaliteli vanalar ve kapsamlı destek sağlamaya kararlıyız. Vana seçimi, kurulumu veya bakımı hakkında herhangi bir sorunuz varsa veya kelebek vanalarımızı satın almakla ilgileniyorsanız, daha fazla tartışma için lütfen bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı karşılamayı ve boru hattı sistemlerinizde optimum performansı elde etmenize yardımcı olmayı sabırsızlıkla bekliyoruz.
Referanslar
- "Valf Kurulum El Kitabı" - Kurulum yönergeleri için genel valf endüstrisi referans kitabı
- Belirli kelebek vana modelleri için üreticinin montaj kılavuzları
