Dikey bir boru hattına pabuçlu kelebek vana takılması dikkatli planlama ve uygulama gerektiren bir iştir. Güvenilir bir pabuçlu kelebek vana tedarikçisi olarak, bu alanda geniş deneyime sahibiz ve süreç boyunca size rehberlik etmek için buradayız. Bu blog yazısında, hazırlıktan son teste kadar dikey bir boru hattına pabucu kelebek vana takmanın adımlarında size yol göstereceğiz.
Adım 1: Hazırlık
Kurulum işlemine başlamadan önce gerekli tüm malzemeleri ve araçları toplamanız gerekir. Buna pabuçlu kelebek vananın kendisi, boru hattı bileşenleri, contalar, cıvatalar, somunlar, tork anahtarı, boru kesici, eğe ve kurulumunuza özel diğer aletler dahildir.
Vananın ve tüm boru hattı bileşenlerinin temiz olduğundan ve vananın kurulumunu veya çalışmasını engelleyebilecek her türlü kalıntıdan arınmış olduğundan emin olun. Uyumlu olduklarından emin olmak için vana ve boru hattının boyutlarını kontrol edin. Vana boru hattına tam oturmalı ve flanş delikleri düzgün şekilde hizalanmalıdır.
Adım 2: Vananın Konumlandırılması
Bir sonraki adım, vanayı dikey boru hattına yerleştirmektir. Vananın kurulacağı yerde boru hattını keserek başlayın. Uygun bir sızdırmazlık sağlamak için kesimin düz ve temiz olduğundan emin olun. Contaların hasar görmesini önlemek amacıyla kesilen borunun kenarlarını düzeltmek için bir eğe kullanın.
Vanayı konumlandırırken, pabuçlu kelebek vanaların gövdesi yatay konumda olacak şekilde dikey konumda monte edilmek üzere tasarlandığına dikkat etmek önemlidir. Bu, uygun akış kontrolüne ve vananın kolay çalıştırılmasına olanak sağlar. Vanayı boru hattının iki bölümü arasına konumlandırın ve vananın flanşlarının boru flanşlarıyla aynı hizada olduğundan emin olun.
Adım 3: Contaların Takılması
Vana-boru bağlantısında sızıntıların önlenmesi açısından contalar çok önemlidir. Contadaki delikleri flanş delikleriyle hizalayarak vananın her iki tarafına bir conta yerleştirin. Contanın ortalandığından ve flanş yüzünün tamamını kapladığından emin olun. Boru hattında taşınan akışkana ve çalışma koşullarına uygun, yüksek kaliteli conta malzemesi kullanın.
Adım 4: Valfın Cıvatalanması
Contalar yerleştirildikten sonra vanayı boru hattına cıvatalamanın zamanı gelmiştir. Doğru boyutta ve tipte cıvata kullandığınızdan emin olarak cıvataları flanş deliklerinden geçirin. Her bir cıvataya bir somun yerleştirin ve valfi yerinde tutmak için bunları elle sıkın.
Tüm cıvatalar elle sıkıldıktan sonra, cıvataları üreticinin önerdiği tork değerine kadar sıkmak için bir tork anahtarı kullanın. Cıvataların eşit şekilde ve doğru torkla sıkılması, uygun bir sızdırmazlık sağlamak ve valf ile contaların hasar görmesini önlemek için çok önemlidir. Eşit basınç dağılımı sağlamak için cıvataları sıkarken yıldız şeklini izlediğinizden emin olun.
Adım 5: Aktüatörün Bağlanması (varsa)

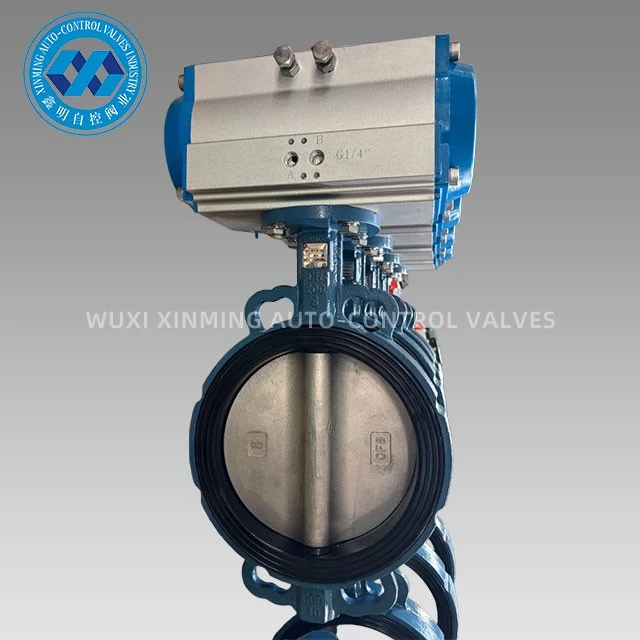

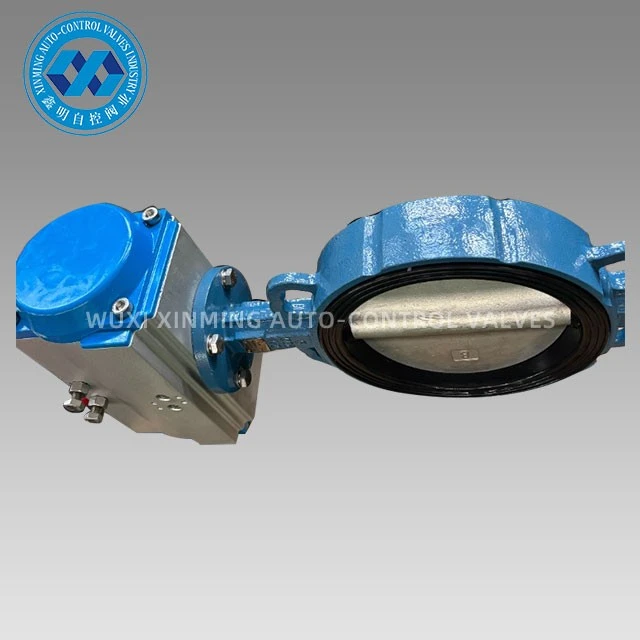

Eğer pabuçlu kelebek vananız aşağıdaki gibi bir aktüatörle donatılmışsa:Pnömatik Aktüatörle Çalışan Kelebek Vana, bir sonraki adım aktüatörün vanaya bağlanmasıdır. Aktüatörün kurulumu için üreticinin, genellikle aktüatörün valf gövdesine takılmasını ve hava besleme hatlarının veya elektrik kablolarının bağlanmasını içeren talimatlarını izleyin.
Sorunsuz çalışmayı sağlamak için aktüatörün vanaya uygun şekilde hizalandığından ve sabitlendiğinden emin olun. Vanayı doğru şekilde açıp kapattığından ve aktüatör üzerindeki konum göstergesinin vana diskinin gerçek konumuyla eşleştiğinden emin olmak için aktüatörü test edin.
Adım 6: Kurulumu Test Etme
Vana monte edildikten ve aktüatör bağlandıktan (varsa) kurulumu test etme zamanı gelir. Vanayı kapatın ve boru hattını çalışma basıncına kadar basınçlandırın. Valf flanşları, contaları veya aktüatör bağlantılarının çevresinde sızıntı olup olmadığını kontrol edin. Herhangi bir sızıntı tespit ederseniz cıvataları daha da sıkın veya gerekiyorsa contaları değiştirin.
Sorunsuz çalışmayı sağlamak için vanayı birkaç kez açıp kapatın. Vananın akışı düzenleme yeteneğini ve sızdırmazlık performansını kontrol edin. Valf düzgün çalışmıyorsa veya akış kontrolüyle ilgili herhangi bir sorun varsa, valfi ve aktüatörü herhangi bir mekanik sorun veya yanlış hizalama açısından inceleyin.
Adım 7: Kurulumun Sonlandırılması
Kurulum test edilip onaylandıktan sonra, gereken son ayarlamaları yapın. Kurulum alanını temizleyin ve tüm alet veya kalıntıları temizleyin. Kolay tanımlama ve gelecekteki bakım için vanayı ve boru hattını etiketleyin.
Ayrıca geniş bir yelpazede diğer kelebek vanalar da sunuyoruz:Gofret Hijyenik Sınıf Aktüatör Pnömatik Kelebek VanaVePnömatik Sıhhi Kelebek VanaFarklı endüstrilerdeki çeşitli uygulamalar için uygundur.
Almak İsteyenler İçin
Lug kelebek vanalara veya diğer ürünlerimizden herhangi birine ihtiyacınız varsa, bizimle görüşme başlatmanızı öneririz. Uzmanlardan oluşan ekibimiz vana teknolojisinde oldukça bilgilidir ve ürün seçimi, kurulumu ve bakımı konusunda ayrıntılı rehberlik sağlayabilir. Özel gereksinimlerinizi anlamak ve projeniz için en iyi çözümü almanızı sağlamak için sizinle birlikte çalışacağız. İster küçük ölçekli bir endüstriyel uygulamaya ister büyük ölçekli bir altyapı projesine dahil olun, yolun her adımında size yardımcı olmak için buradayız. Tedarik tartışmasını başlatmak için bize ulaşın.
Referanslar
- "Vana El Kitabı", Vana Üreticileri Derneği
- Lug kelebek vana ve aktüatör üreticileri tarafından sağlanan ürün kılavuzları.
