Boru hattı titreşimi, pnömatik bilyalı vanalar söz konusu olduğunda gerçek bir baş ağrısı olabilir. Pnömatik bir bilyalı valf tedarikçisi olarak, boru hattı titreşiminin neden olabileceği hasar türünü ilk elden gördüm. Bu blogda, bu hasarı nasıl önleyeceğiniz ve vanalarınızın sorunsuz çalışmasını nasıl sağlayacağınız konusunda bazı ipuçlarını paylaşacağım.
Boru hattı titreşiminin pnömatik top vanaları üzerindeki etkisini anlamak
Öncelikle, boru hattı titreşiminin pnömatik bilyalı vanalara ne yaptığından bahsedelim. Titreşim, valf bileşenlerini gevşetmek, contaları giymek ve hatta valf gövdesini kırmak gibi her türlü soruna neden olabilir. Zamanla, bu sorunlar sızıntılara, valf performansının azalmasına ve nihayetinde valf arızasına yol açabilir.
Boru hattı titreştiğinde, bu enerjiyi valfe aktarır. Sürekli çalkalama, valfi birlikte tutan cıvataları ve fındıkların gevşemesini sağlayabilir. Bu sadece valfin yapısal bütünlüğünü zayıflatmakla kalmaz, aynı zamanda sızıntı riskini de arttırır. Valf içindeki contalar da risk altındadır. Titreşim, diğer parçalara ovalamalarına, giymelerine ve sızıntıları önleme yeteneklerini azaltmalarına neden olabilir.
Boru hattı titreşiminin kaynaklarını belirleme
Hasarı önlemeden önce, titreşimin nereden geldiğini bilmemiz gerekir. Birkaç yaygın boru hattı titreşimi kaynağı vardır. En yaygın olanlardan biri sıvı akışıdır. Sıvı boru hattından yüksek hızlarda veya düzensiz akış paternleri ile hareket ettiğinde, türbülans oluşturabilir ve boru hattının titreşmesine neden olabilir.
Başka bir kaynak, pompalar ve kompresörler gibi boru hattına bağlı ekipmandır. Bu makineler çalıştıkça titreşimler üretebilir, bu da boru hattına aktarılabilir. Ek olarak, depremler veya yakındaki makineler gibi dış faktörler de boru hattı titreşimine neden olabilir.
Önleyici tedbirler
Uygun kurulum
Boru hattı titreşiminden kaynaklanan valf hasarını önlemenin en önemli adımlarından biri uygun kurulumdur. Valfin titreşime maruz kalmasını en aza indirecek şekilde monte edildiğinden emin olun. Bu, valf ve boru hattı arasında esnek konektörler kullanmak anlamına gelebilir. Esnek konektörler, titreşim enerjisinin bir kısmını emerek valfe ulaşan miktarı azaltar.
Valfi takarken, boru hattına uygun şekilde hizalandığından emin olun. Yanlış hizalama, valf üzerinde ek strese neden olabilir, bu da titreşimden kaynaklanan hasara karşı daha duyarlı hale getirir. Ayrıca, cıvataları ve fındıkları doğru torka sıkmak için doğru araç ve teknikleri kullanın. Bu, valfin güvenli bir şekilde yerinde kalmasına ve bileşenlerin gevşeme riskini azaltmaya yardımcı olacaktır.
Destek ve destek
Boru hattı için yeterli destek ve destek sağlamak da titreşimi azaltmaya yardımcı olabilir. Sabit tutmak için boru hattı boyunca düzenli aralıklarla boru destekleri kullanın. Destekler, titreşimi emmek ve söndürmek için tasarlanmalıdır.
Valfin kendisi için bir valf destek braketi kullanmayı düşünün. Bu, valfin yerinde kalmasına ve titreşimin neden olduğu hareketi azaltmaya yardımcı olabilir. Braket, yeterli destek sağlarken biraz esneklik sağlayacak şekilde kurulmalıdır.
Doğru valfi seçmek
Titreşimle işleme söz konusu olduğunda tüm pnömatik bilyalı vanalar eşit yaratılmaz. Uygulamanız için bir valf seçerken, titreşime dayanacak şekilde tasarlanmış bir valf seçin. Sağlam konstrüksiyon ve yüksek kaliteli malzemelere sahip vanalar arayın.
Örneğin, bizimPatlamaya dayanıklı pnömatik top valfigüçlü malzemeler ve boru hattı titreşiminin streslerini kaldırabilen sağlam bir tasarımla inşa edilmiştir. Ayrıca titreşimin iç bileşenleri üzerindeki etkisini azaltmaya yardımcı olan özelliklere sahiptir.

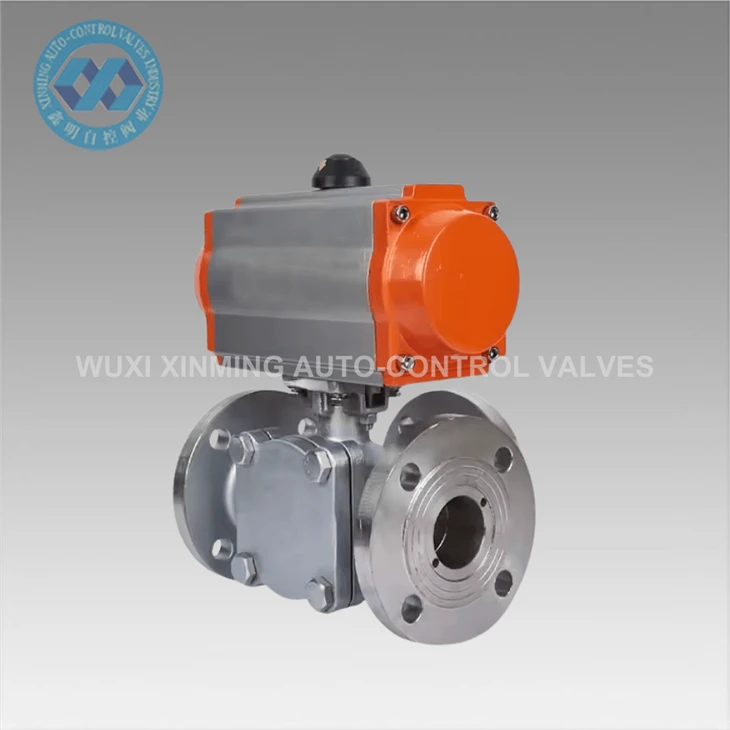

Daha karmaşık sistemler için bir valfe ihtiyacınız varsa,Yüksek kaliteli üç yönlü bilyalı valf, flanş top vanasıharika bir seçenektir. Boru hattı titreşimi varlığında bile güvenilir performans sağlamak için tasarlanmıştır.

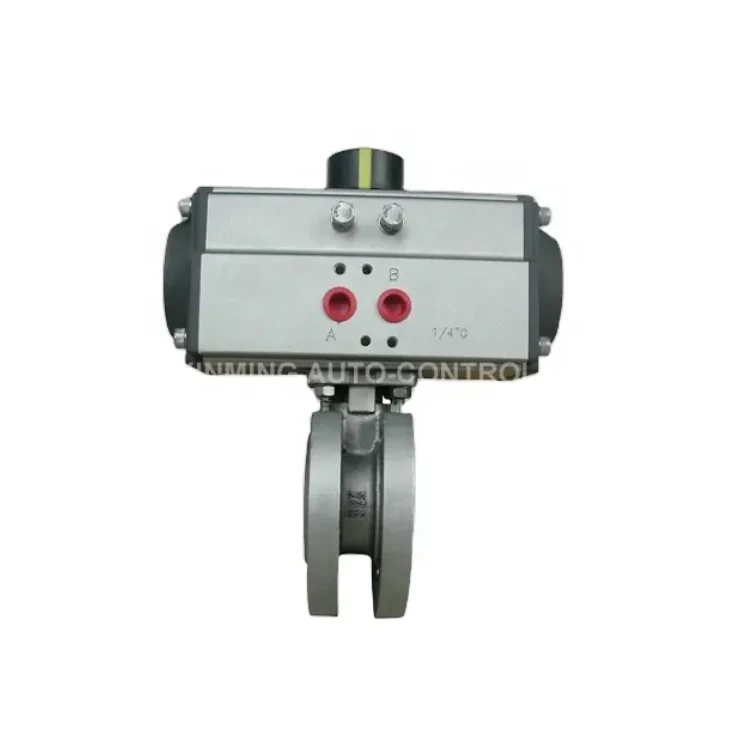

Ve alanın sınırlı olduğu uygulamalar içinPnömatik aktüatör gofret ince bilyalı valfDayanıklılıktan ödün vermeden kompakt bir tasarım sunar. Titremeye dayanabilir ve yine de sorunsuz çalışabilir.
Titreşim nemlendirme cihazları
Boru hattına veya valfe monte edilebilen çeşitli titreşim nemlendirme cihazları da mevcuttur. Bu cihazlar titreşim enerjisini emerek veya dağıtarak çalışır.
Bir örnek bir titreşim izolatörüdür. Bu cihaz, titreşimin iletimini azaltmak için boru hattı ile destek yapısı arasına yerleştirilir. Başka bir seçenek, karşıt bir güç üreterek titreşime karşı koymak için tasarlanmış dinamik bir titreşim emicisidir.
Düzenli bakım
Boru hattı titreşiminden kaynaklanan valf hasarını önlemek için düzenli bakım çok önemlidir. Valfı, gevşek bileşenler, aşınmış contalar veya çatlaklar gibi aşınma ve yıpranma belirtileri için düzenli olarak inceleyin. Gevşek cıvataları ve fındıkları sıkın ve hasarlı parçaları mümkün olan en kısa sürede değiştirin.
Bakım sırasında valf ve boru hattının hizalanmasını kontrol edin. Valf üzerinde ek strese neden olabilecek yanlış hizalama belirtisi olmadığından emin olun. Ayrıca, performansını etkileyebilecek enkazları veya kirleticileri çıkarmak için valfi düzenli olarak temizleyin.
Boru hattının izlenmesi
Titreşim için boru hattının izlenmesi, problemleri erken tespit etmenize ve valfte önemli hasar vermeden önce düzeltici eylemde bulunmanıza yardımcı olabilir. Titreşimin genliğini ve frekansını ölçebilen çeşitli titreşim izleme cihazları vardır.
Titreşimi düzenli olarak izleyerek, titreşim modelinde bir sorunu gösterebilecek değişiklikleri tanımlayabilirsiniz. Örneğin, titreşim genliğindeki bir artış, boru hattında bir tıkanıklık olduğu veya bir ekipmanın arızalı olduğu anlamına gelebilir.
Çözüm
Boru hattı titreşiminin neden olduğu pnömatik bir bilyalı vanada hasarın önlenmesi tamamen proaktif bir yaklaşım almakla ilgilidir. Titreşim kaynaklarını anlayarak, uygun kurulum, destek ve valf seçimi gibi önleyici önlemler uygulayarak ve düzenli bakım ve izleme gerçekleştirerek vanalarınızı iyi çalışma durumda tutabilir ve maliyetli onarım ve değiştirmelerden kaçınabilirsiniz.
Yüksek kaliteli pnömatik bilyalı vanalar için pazardaysanız veya boru hattı titreşiminden kaynaklanan valf hasarının nasıl önleneceğine dair daha fazla bilgiye ihtiyacınız varsa, ulaşmaktan çekinmeyin. Özel ihtiyaçlarınız için doğru çözümleri bulmanıza yardımcı olmak için buradayız. Bir tedarik tartışması başlatmak için bizimle iletişime geçin ve sistemlerinizin sorunsuz çalışmasını sağlayabilmenize nasıl yardımcı olabileceğimizi görün.
Referanslar
- "Boru Hattı Titreşim Analizi ve Azaltma" - Boru Hattı Mühendisliği Endüstri El Kitabı
- "Pnömatik Top Valf Tasarımı ve Uygulaması" - Valf Tasarımı ve Performansı Üzerine Teknik Kılavuz
