Selam! Sıhhi top vanalarının bir tedarikçisi olarak, bu valflerin üst çentik gerçekleştirmesini sağlamak için bir ton deneyime sahibim. Bu blogda, bir sıhhi top vanasının performansını nasıl test edeceğinizi size yönlendireceğim.
1. Görsel inceleme
Gerçek performans testine bile başlamadan önce, iyi eski moda bir görsel inceleme esastır. Valfe yakından bakın. Valfin vücut, top ve gövdesi üzerindeki çatlaklar, ezikler veya çizikler gibi belirgin hasar belirtilerini kontrol edin. Hasarlı bir valf, performansını yarasadan ödeyebilir. Ayrıca, contaları ve contaları inceleyin. Herhangi bir aşınma, yaşlanma veya deformasyon belirtisi olmadan iyi durumda olmalıdırlar. Bu görsel kontrol sırasında herhangi bir sorun tespit ederseniz, bu kırmızı bir bayrak ve valf veya hatalı parçaları değiştirmeyi düşünebilirsiniz.
2. Basınç testi
Sıhhi bir top vanasını test etmenin en önemli yönlerinden biri basınç testidir. Bu, valfin sızdırmadan farklı basınç seviyelerini ne kadar iyi işleyebileceğini belirlememize yardımcı olur.
Hidrostatik basınç testi
Hidrostatik basınç testi için su test ortamı olarak kullanıyoruz. İlk olarak, valfi kapatın ve bir basınç - test teçhizatına bağlayın. Valfi ve bağlı boruları su ile doldurun, hava kanadığınızdan emin olun. Ardından, test basıncına olan basıncı kademeli olarak artırın. Bu test basıncı genellikle endüstri standartlarına veya valfin özelliklerine göre belirlenir.
Çoğu sıhhi top vanası için, test basıncı maksimum çalışma basıncının yaklaşık 1,5 katıdır. Basıncı belirli bir süre için sabit tutun, genellikle 5-10 dakika. Bu süre zarfında, valfi herhangi bir sızıntı belirtisi açısından dikkatlice inceleyin. Tüm eklemleri, contaları ve valf gövdesinin kendisini kontrol edin. Herhangi bir su damlayan veya sızma görürseniz, valfin sızdırmazlık performansıyla ilgili bir sorun olduğu anlamına gelir.
Pnömatik basınç testi
Pnömatik basınç testi hava veya azot gibi inert bir gaz kullanır. Süreç hidrostatik testlere benzer, ancak birkaç farklılık vardır. Gazlar sıvılardan daha sıkıştırılabilir olduğundan, basınç birikmesi - yukarı ve salımının daha dikkatli bir şekilde yapılması gerekir. Ayrıca, gaz sızıntılarının görsel olarak tespit edilmesi daha zor olabileceğinden, genellikle sızıntıları kontrol etmek için bir sabunlu su çözeltisi kullanırız.
Sabunlu suyu valf üzerindeki tüm potansiyel sızıntı noktalarına uygulayın. Bir sızıntı varsa, kaçan gaz sabunlu suda kabarcıklar oluşturacaktır. Tıpkı hidrostatik testlerde olduğu gibi, test basıncını belirli bir süre boyunca koruyun ve valfi yakından izleyin.
3. Akış testi
Akış testi, sıhhi top valfının performansını değerlendirmenin bir başka önemli parçasıdır. Valfin sıvı akışını ne kadar iyi kontrol edebileceğini anlamamıza yardımcı olur.
Açık - Akış Testi
Açık akış testinde, valfi tamamen açın ve sıvının (su veya temsili bir işlem sıvısı) bilinen bir akış hızında akmasına izin verin. Valfin yukarısına ve aşağı akışına monte edilmiş basınç göstergelerini kullanarak valf üzerindeki basınç düşüşünü ölçün. Basınç düşüşü, valfin akışa sunduğu direnci gösterir.
Düşük basınç düşüşü, valfin iyi akış özelliklerine sahip olduğu anlamına gelir ve sıvının kolayca geçmesine izin verir. Yüksek basınç düşüşleri, enerji tüketiminin artmasına ve sistem verimliliğinin azalmasına yol açabilir. Ölçülen basınç düşüşünü valfin belirtilen basınç - bırak eğrisi ile karşılaştırın. Ölçülen değer belirtilen değerden önemli ölçüde daha yüksekse, valfin iç tasarımında veya valf içindeki tıkanıklıklarla ilgili bir sorun olduğu anlamına gelebilir.
Akış - Kontrol Testi
Akış - Kontrol testi, valfin akış hızını ne kadar iyi düzenleyebileceğini kontrol etmek için kullanılır. Vanayı tam olarak açıktan tamamen kapalı olarak ayarlayın ve karşılık gelen akış hızlarını farklı valf konumlarındaki ölçün. Bu, valf için bir akış - kontrol eğrisi oluşturmamıza yardımcı olur.
Kuyu performans gösteren sıhhi top vanası, pürüzsüz ve hassas akış kontrolü sağlayabilmelidir. Akış hızı düzensiz bir şekilde değişirse veya valf tamamen kapatıldığında akışı tamamen kapatmazsa, akış - kontrol performansıyla ilgili bir sorun vardır.
4. Tork testi
Tork testi, valfi açmak ve kapatmak için ne kadar kuvvet gerektiği ile ilgilidir. Bu önemlidir, çünkü çalışma kolaylığını ve valfin uzun vadeli dayanıklılığını etkiler.
Valfi açmak ve kapatmak için gereken torku ölçmek için bir tork anahtarı kullanın. Tork değerleri valf üreticisi tarafından belirtilen aralık içinde olmalıdır. Tork çok yüksekse, belki de yanlış hizalama, hasarlı parçalar veya uygunsuz yağlama nedeniyle valf içinde sürtünme olduğu anlamına gelebilir. Öte yandan, tork çok düşükse, gevşek veya aşınmış bir iç mekanizmayı gösterebilir.
5. Koltuk sızıntısı testi
Koltuk sızıntısı testi, kapalıyken valfın mühürleme yeteneğine odaklanır. Koltuk sızıntısını test etmek için farklı yöntemler vardır, ancak yaygın bir yol, helyum gibi bir izleyici gazı kullanmaktır.
İlk olarak, valfi kapatın ve valf koltuğu etrafında kapalı bir bölme oluşturun. İzleyici gazını valfin bir tarafına sokun. Ardından, koltuktan diğer tarafa sızan gaz miktarını ölçmek için bir gaz algılama cihazı kullanın.
İzin verilen koltuk sızıntısı oranı genellikle endüstri standartlarına göre belirtilir. Ölçülen sızıntı oranı bu sınırı aşarsa, valfin koltuk sızdırmazlığı performansı eşit değildir.
6. Bisiklet Testi
Bisiklet testi, gerçek dünya kullanımını simüle etmek için valfin birden çok kez açılmasını ve kapatılmasını içerir. Bu, valfin dayanıklılığını ve güvenilirliğini zaman içinde kontrol etmemize yardımcı olur.
Valfi belirli bir frekansta açmak ve kapatmak için otomatik bir test teçhizatı oluşturun. Döngü sayısı valfin amaçlanan uygulamasına bağlı olarak değişebilir, ancak genellikle binlerce kişidedir. Döngü testi sırasında, tork gereksinimleri, akış özellikleri ve koltuk sızıntısı dahil valfin performansını izleyin.
Valf, artan tork, azaltılmış akış veya döngü sayısı arttıkça artan koltuk sızıntısı gibi aşınma belirtileri göstermeye başlarsa, uzun vadeli kullanım için uygun olmayabilir.
Ürün yelpazemiz

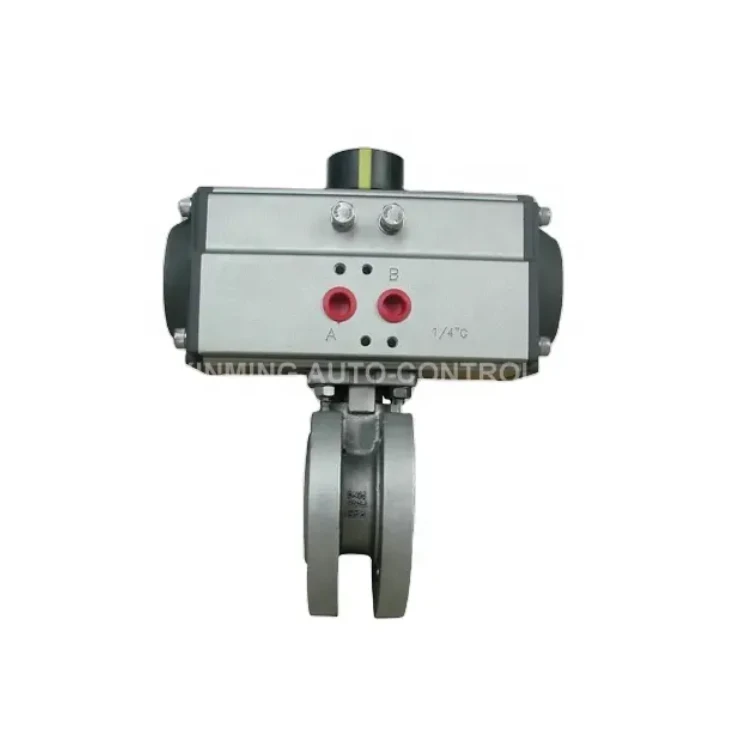

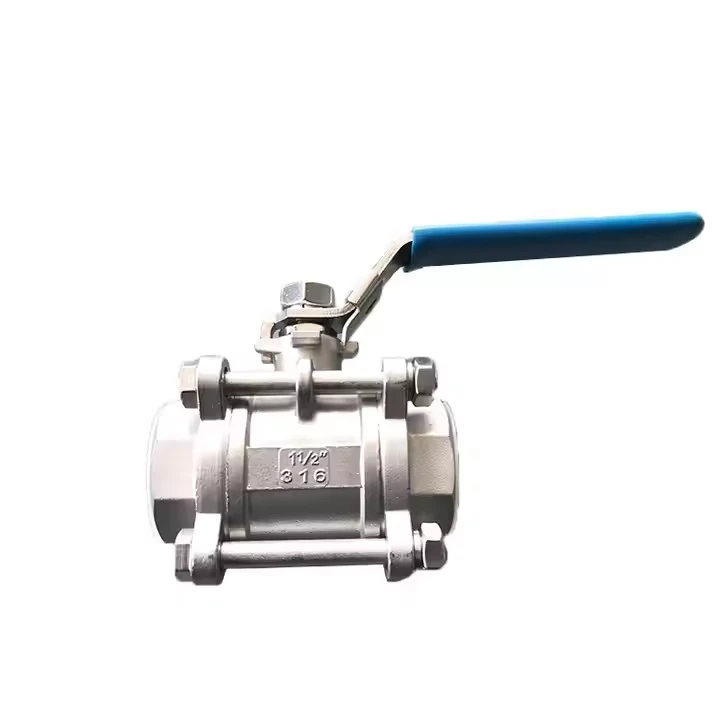

Farklı müşteri ihtiyaçlarını karşılamak için çok çeşitli sıhhi top vanaları sunuyoruz. Örneğin,Pnömatik aktüatör gofret ince bilyalı valfkompakt tasarımı ve mükemmel performansı ile bilinen. BizimPnömatik bilyalı valf pirinç bilyalı valf yüksek kaliteli bilyalı vanaiyi korozyon direnci sağlayan yüksek kaliteli pirinçten yapılmıştır. Ve 180 derecelik bir rotasyona sahip bir valfe ihtiyacınız varsa, bizim180 Derece Pnömatik Aktüatör 3 Yollu Top Valfmükemmel bir seçim.
Sıhhi top vanaları için pazardaysanız ve yüksek performanslı bir ürün elde ettiğinizden emin olmak istiyorsanız, ulaşmaktan çekinmeyin. Ayrıntılı ürün bilgileri sağlayabilir ve valfin özel gereksinimlerinizi karşıladığından emin olmak için test işleminde size yardımcı olabiliriz. Tedarik için bizimle iletişime geçin ve harika bir iş ilişkisi başlatalım!
Referanslar
- ASME B16.34 - Valfler - Flanşlı, dişli ve kaynak ucu
- API 598 - Valf Denetimi ve Testleri
- ISO 5208 - Endüstriyel Vanalar - Vanaların Basınç Testi
