Selam! WCB kelebek vanalarının bir tedarikçisi olarak, bir boru hattındaki bu vanalar için kurulum gereksinimlerini sık sık soruyorum. Bu yüzden, size yardımcı olmak için bazı bilgiler paylaşacağımı düşündüm.
Öncelikle, bir WCB kelebek vanasının ne olduğu hakkında konuşalım. Bir boru hattındaki sıvı akışını kontrol etmek için bir disk kullanan bir tür çeyrek - dönüş valfi. WCB kısmı, mukavemeti ve dayanıklılığı ile bilinen bir karbon çeliği türü olan valf gövdesinin malzemesini ifade eder.
Boru hattı hazırlığı
Bir WCB kelebek valfi takmadan önce, boru hattının uygun şekilde hazırlanması gerekir. Boru hattı temiz olmalı ve herhangi bir enkaz, pas veya kir içermelidir. Boru hattındaki herhangi bir yabancı parçacık valf diskine veya sızdırmazlık yüzeyine zarar verebilir, bu da sızıntılara veya uygunsuz çalışmaya yol açabilir. Boru hattının içini temizlemek için bir boru temizleyici veya yüksek basınçlı bir hava patlaması kullanabilirsiniz.
Boru hattının da doğru uzunlukta kesilmesi gerekir. Boru hattının uçlarının kare ve pürüzsüz olduğundan emin olun. Uçlar kare değilse, valf montajı sırasında valfin performansını etkileyecek yanlış hizalanmaya neden olabilir. Boru hattını kesmek için bir boru kesici veya testere kullanabilir ve ardından kenarları yumuşatmak için bir dosya kullanabilirsiniz.
Valf denetimi
Boru hattı hazır olduğunda, WCB kelebek valfini denetleme zamanı. Valf, valf gövdesi veya disk üzerindeki çatlaklar, ezikler veya çizikler gibi görünür hasar olup olmadığını kontrol edin. Ayrıca, valf gövdesinin herhangi bir bağlama olmadan sorunsuz bir şekilde döndüğünden emin olun. Herhangi bir sorun fark ederseniz, üretici veya tedarikçiyle hemen iletişime geçin.
Ayrıca valfin sızdırmazlık yüzeylerini de kontrol etmelisiniz. Contalar sızıntıları önlemek için çok önemlidir. Mühürlerde herhangi bir aşınma veya hasar belirtisi arayın. Contalar hasar görürse, kurulumdan önce değiştirilmeleri gerekir.
Kurulum Konumu
Doğru kurulum konumunu seçmek önemlidir. Valf, bakım ve işletme için erişilmesi kolay olduğu bir yere monte edilmelidir. Valfi sele eğilimli alanlara veya aşırı sıcaklıklara veya aşındırıcı maddelere maruz bırakılacağı alanlara monte etmekten kaçının.
Valf ayrıca boru hattının düz bir bölümüne monte edilmelidir. Bu, doğru akış dağılımını sağlar ve valfin performansını etkileyebilecek türbülans riskini azaltır. İyi bir kural, yukarı akış akışında en az 5 - 10 boru çapına ve valfin akış aşağısında 2 - 3 boru çapına sahip olmaktır.
Valfin montajı
WCB kelebek valfini monte ederken, boru hattına uygun şekilde hizalandığından emin olun. Valfin ortalandığından ve düz olduğundan emin olmak için gerekirse hizalama araçlarını kullanın. Valfi boru hattına bağlamak için cıvatalar ve contalar kullanabilirsiniz. Valf gövdesi üzerinde eşit olmayan stresi önlemek için cıvatalar eşit olarak sıkılmalıdır, bu da sızıntılara neden olabilir.
Cıvataları sıkarken doğru torku kullanmak önemlidir. Aşırı - cıvataların sıkılması valfe veya contalara zarar verebilirken, altında sıkma sızıntılara yol açabilir. Önerilen tork değerleri için üreticinin talimatlarına bakın.
Aktüatör kurulumu (varsa)

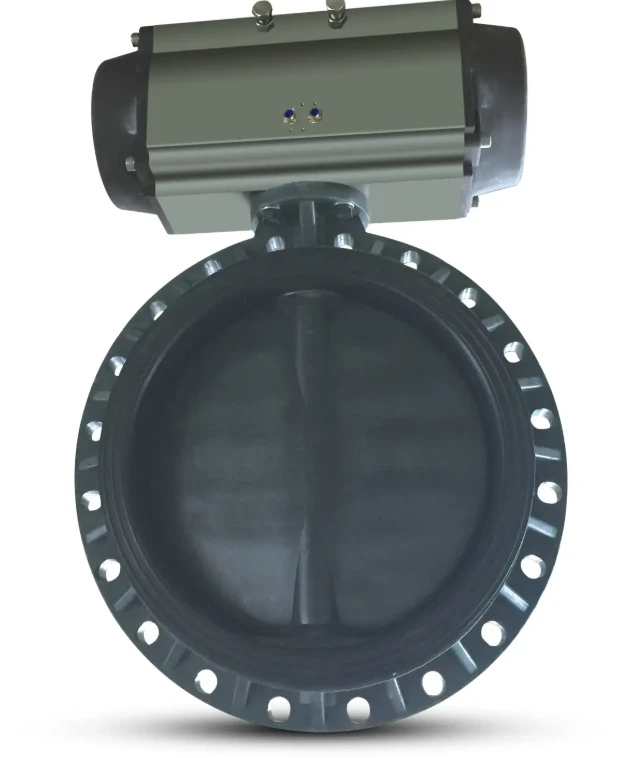

WCB Kelebek Valfınız bir aktüatörle birlikte gelirseAktüatör Kontrol Pnömatik PVC Kelebek Valfı, aktüatörün uygun kurulumu çok önemlidir. Aktüatör valf gövdesine güvenli bir şekilde monte edilmelidir. Aktüatörün uygun şekilde kablolu veya borulandığından (elektrikli veya pnömatik bir aktüatör olup olmadığına bağlı olarak) ve tüm bağlantıların sıkı olduğundan emin olun.
Aktüatörü sorunsuz çalıştığından ve valfi tamamen açıp kapatabilmesini sağlamak için test edin. İstenen valf çalışmasını elde etmek için gerekirse aktüatör ayarlarını ayarlayın.
Basınç testi
Valf takıldıktan sonra bir basınç testi yapmak önemlidir. Bu, herhangi bir sızıntıyı kontrol etmeye ve valfin düzgün çalıştığından emin olmaya yardımcı olur. Boru hattındaki basıncı izlemek için bir basınç göstergesi kullanabilirsiniz.
Boru hattındaki basıncı yavaşça artırarak başlayın. Herhangi bir sızıntı belirtisi için valfe ve bağlantılara dikkat edin. Herhangi bir sızıntı fark ederseniz, basıncı hemen kapatın ve cıvataları sıkın veya contaları gerektiği gibi değiştirin.
Diğer bileşenlerle uyumluluk
WCB kelebek valfi, boru hattı sistemindeki diğer bileşenlerle uyumlu olmalıdır. Örneğin, birRölyef Aktüatör Top Düğmesi Pnömatik Kelebek Valf Astar PTFE COUT, boru hattındaki sıvı, basınç ve sıcaklık türü ile uyumlu olduğundan emin olun.
Ayrıca, valfin akış özelliklerini de düşünün. Valf, aşırı basınç düşüşlerine veya akış kısıtlamalarına neden olmadan boru hattındaki sıvının akış hızını ve basıncını işleyebilmelidir.
Yumuşak - SEAL Hususları

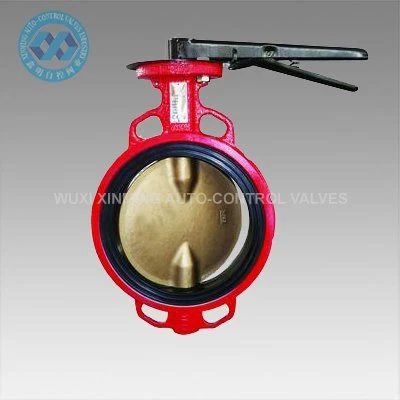

Eğer kullanıyorsanızYumuşak - SEAL Kelebek Valfı, bazı ek hususlar var. Yumuşak - Conta vanaları sıcaklık ve kimyasal maruziyete karşı daha duyarlıdır. Yumuşak sızdırmazlık malzemesinin boru hattındaki sıvı ile uyumlu olduğundan emin olun.
Ayrıca, yumuşak - sızdırmazlık vanalarını takarken dikkatli olun. Aşırı kaçının - cıvataları sıkılaştırmak, çünkü bu yumuşak contaya zarar verebilir ve sızıntılara neden olabilir.
Bakım Erişimi
Son olarak, bakım için valfın etrafında yeterli alan olduğundan emin olun. Parçaların rutin muayeneleri, temizlenmesi ve değiştirilmesi için valfe erişebilmeniz gerekir. Önceden planlayın ve valfe kolay erişimi önleyecek hiçbir engel olmadığından emin olun.
Sonuç olarak, bir boru hattına bir WCB kelebek vanası takmak, dikkatli bir hazırlık, uygun kurulum teknikleri ve kapsamlı test gerektirir. Bu kurulum gereksinimlerini izleyerek, valfinizin uzun süre sorunsuz ve verimli bir şekilde çalıştığından emin olabilirsiniz.
WCB kelebek vanaları için pazardaysanız veya kurulumları hakkında herhangi bir sorunuz varsa, ulaşmaktan çekinmeyin. Tüm valf ihtiyaçlarınızda size yardımcı olmak için buradayız ve özel uygulamanız için doğru valfi seçmenize yardımcı olabiliriz. Bir endüstriyel uygulama için küçük ölçekli bir proje veya karmaşık bir valf sistemi için basit bir valfe ihtiyacınız olsun, sizi ele geçirdik. Bir sohbet edelim ve gereksinimlerinizi nasıl karşılayabileceğimizi tartışalım!
