Sıvı kontrol sistemleri söz konusu olduğunda, kelebek vanaları basitlikleri, maliyet - etkinlikleri ve verimli çalışma nedeniyle popüler bir seçimdir. İki yaygın kelebek valf tipi, pabuç tipi ve gofret - tiptir. Lug Kelebek Valf Tedarikçisi olarak, her iki türde de kapsamlı bir deneyim yaşadım ve farklılıklarını, avantajlarını ve uygulamalarını anladım. Bu blogda, özel ihtiyaçlarınız için bilinçli bir karar vermenize yardımcı olmak için LUG - Tip ve Gofret - Tip Kelebek Vanaları arasındaki temel eşitsizlikleri araştıracağım.
Yapısal tasarım
Lug - tip ve gofret - tip kelebek vanaları arasındaki en belirgin fark yapısal tasarımlarında yatmaktadır. Bir gofret - tip kelebek valfi, iki flanş arasına monte edilecek şekilde tasarlanmıştır. Boru hattının flanşları arasında rahat bir şekilde uyan ince bir gövdeye sahip nispeten basit bir yapıya sahiptir. Valf, her iki taraftaki flanşlardan geçen, aralarındaki valf gövdesini sıkıştıran cıvatalarla yerinde tutulur. Bu tasarım gofret haline getirir - tip valfleri kompakt ve hafif, alanın sınırlı olduğu uygulamalar için idealdir.
Öte yandan, bir pabuç tipi kelebek valfinde çevresi etrafında dişli pabuçlar bulunur. Bu pabuçlar, cıvataların yerleştirilebileceği deliklere sahiptir. Gofret - tip vanalarının aksine, pabucu - tip vanalar, bitişik flanşların birbirine cıvatalanmasına gerek kalmadan bir boru hattına monte edilebilir. Valfin her ucu, boru hattının bölümlerinin kolay izolasyonunu sağlayan bir flanşa bağımsız olarak cıvatalanabilir. Bu, özellikle boru hattının bir tarafı kapatılabilirken, diğeri çalışır durumda kalırken, bileşenlerin bakımı veya değiştirilmesinin gerekli olduğu sistemlerde yararlıdır.
Kurulum ve Bakım
Gofret - Tip ve Lug - Tip Kelebek Valflerinin montajı da önemli ölçüde farklıdır. Gofret - Tip vanalar, valfin her iki tarafındaki flanşların hassas hizalanmasını gerektirir. Sızdırmazlık için flanşlar arasındaki sıkıştırmaya dayandıkları için, herhangi bir yanlış hizalama sızıntıya yol açabilir. Kurulum tipik olarak valfin flanşlar arasına yerleştirilmesini ve uygun bir contayı sağlamak için cıvataların eşit olarak sıkılmasını içerir. Bununla birlikte, bu süreç, özellikle mükemmel hizalamaya ulaşmanın zor olduğu büyük çaplı boru hatlarında zor olabilir.
LUG - Tip vanalar, aksine, kurulum sırasında daha fazla esneklik sunar. Dişli pabuçlar, her bir flanşa bağımsız bağlantıya izin verir ve iki flanş arasında hassas hizalama ihtiyacını azaltır. Bu, özellikle boru hattı flanşlarının mükemmel bir hizalamada olmadığı güçlendirme projelerinde veya sistemlerde kurulumu daha hızlı ve daha kolay hale getirir. Dahası, bakım söz konusu olduğunda, pabuç tipi vanalar parlar. Boru hattının bir bölümünün servis edilmesi gerekiyorsa, pabucunun bir tarafındaki cıvatalar, sistemin geri kalanını etkilemeden bu bölümü izole ederek çıkarılabilir. Bu, tüm boru hattının bakım için kapatılmasını gerektiren gofret - tip vanalar ile mümkün değildir.
Sızdırmazlık performansı
Hem lug - tip hem de gofret - tip kelebek vanalar etkili sızdırmazlık sağlamak için tasarlanmıştır. Ancak, sızdırmazlık mekanizmaları ve performansları uygulamaya bağlı olarak değişebilir. Gofret - Tip vanalar, bir conta oluşturmak için flanşlar arasındaki sıkıştırmaya dayanır. Valfın elastomerik koltuğu diske sıkıştırılır ve sıvı sızıntısını önler. Düşük ila orta basınç ve sıcaklığa sahip uygulamalarda, gofret - tip vanalar güvenilir sızdırmazlık sağlayabilir. Bununla birlikte, yüksek basınç veya yüksek sıcaklık ortamlarında, sıkıştırma contası tehlikeye girerek sızıntıya yol açabilir.
LUG - Tip valfler ise genellikle daha sağlam bir sızdırmazlık mekanizmasına sahiptir. Her flanşa bağımsız bağlantı, valf koltuğunun sıkıştırılması üzerinde daha iyi kontrol sağlar. Ek olarak, birçok pabuç tip vanası, çalışma sırasında disk ve koltuk arasındaki sürtünmeyi azaltarak daha sıkı bir conta sağlayan çift ofset veya üçlü ofset diskleri ile tasarlanmıştır. Bu, LUG - tip vanalarını yüksek basınç ve yüksek sıcaklık uygulamalarının yanı sıra sıfır sızıntının gerekli olduğu uygulamalar için daha uygun hale getirir.
Başvuru
Lug - tip ve gofret - tipi kelebek valfi arasındaki seçim genellikle spesifik uygulamaya bağlıdır. Gofret - Tip vanalar, maliyet ve alanın önemli hususlar olduğu uygulamalarda yaygın olarak kullanılır. Düşük ila orta - basınç sıvısı kontrolü için su arıtma tesislerinde, HVAC sistemlerinde ve genel endüstriyel boru hatlarında yaygın olarak kullanılmaktadır. Kompakt tasarımları ve nispeten düşük maliyetleri, onları birden fazla valfin gerekli olduğu büyük ölçekli projeler için cazip bir seçenek haline getirir.
LUG - Tip valfler ise izolasyon ve bakım kritik olduğu uygulamalarda tercih edilir. Kimyasal işleme tesislerinde, petrol ve gaz boru hatlarında ve enerji üretim tesislerinde yaygın olarak kullanılırlar. Bu endüstrilerde, boru hattının bölümlerini bakım veya acil durum kapatma için izole etme yeteneği esastır. LUG - Tip valfler, boru hattının titreşime veya harekete tabi olabileceği uygulamalarda da kullanılır, çünkü bağımsız montajları daha iyi stabilite sağlar.
Ürün Önerileri

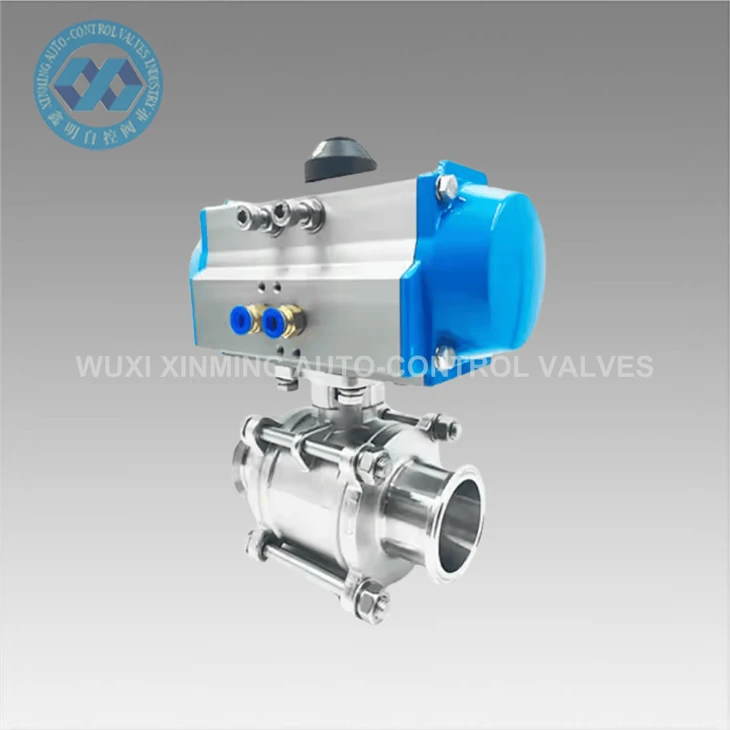

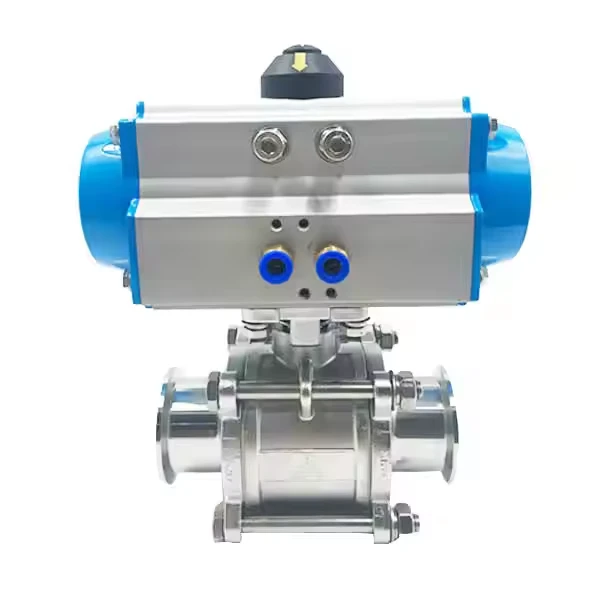

Bir kelebek valfi için pazarda iseniz, ilgili ürünlerimizi tavsiye etmek istiyorum. BizimSıhhi Paslanmaz Çelik 304 Top Valfihijyen ve korozyon direncinin önemli olduğu uygulamalar için mükemmel bir seçimdir. Yüksek kaliteli paslanmaz çelik 304'ten yapılır, dayanıklılık ve uzun vadeli performansı sağlar.
Otomatik kontrol gerektiren uygulamalar içinPnömatik sıhhi kelebek valfimükemmel bir seçenektir. Valfin hassas ve güvenilir kontrolünü sağlayan pnömatik bir aktüatöre sahiptir, bu da yiyecek ve içecek işleme, farmasötik üretim ve diğer sıhhi uygulamalarda kullanım için uygun hale getirir.
Yüksek basınç ve yüksek sıcaklık uygulamaları için bir valfe ihtiyacınız varsa,Sağlam ve güvenilir pnömatik çift eksantrik flanş kelebek valfiideal seçimdir. Çift eksantrik tasarımı sıkı bir conta sağlar ve valf bileşenlerinde aşınmayı azaltır ve zorlu ortamlarda uzun vadeli performans sağlar.
Çözüm
Sonuç olarak, bir pabuç tipi ve gofret - tip kelebek valfi arasındaki seçim, kurulum gereksinimleri, sızdırmazlık performansı ve uygulama dahil olmak üzere çeşitli faktörlere bağlıdır. Gofret - Tip vanalar maliyet - hassas ve boşluk - kısıtlı uygulamalar için uygundurken, pabucu - tip vanalar, izolasyon ve bakım kritik olduğu uygulamalar için daha uygundur. Lug Kelebek Valf Tedarikçisi olarak, özel ihtiyaçlarınız için doğru valfi seçmenize yardımcı olacak uzmanlığa ve deneyime sahibiz. İster küçük - ölçekli bir proje ister büyük ölçekli bir endüstriyel uygulama için bir valf arıyor olun, size yüksek kaliteli ürünler ve mükemmel müşteri hizmetleri sağlayabiliriz.
Ürünlerimiz hakkında daha fazla bilgi edinmekle ilgileniyorsanız veya uygulamanız için doğru valfi seçmede yardıma ihtiyacınız varsa, lütfen tedarik ve müzakere için bizimle iletişime geçmekten çekinmeyin. Sıvı kontrol ihtiyaçlarınızı karşılamak için sizinle birlikte çalışmayı dört gözle bekliyoruz.
