Genellikle CV olarak belirtilen akış katsayısı, pnömatik bir bilyalı vananın performansını anlamak söz konusu olduğunda önemli bir parametredir. Pnömatik top vanalarının önde gelen bir tedarikçisi olarak, çeşitli endüstriyel uygulamalarda bu katsayısının önemine ilk elden tanık oldum. Bu blog yazısında, pnömatik bir top vanasının akış katsayısının ne olduğunu, neden önemli olduğunu ve bu vanaların işlevselliğini nasıl etkilediğini araştıracağım.
Akış katsayısı (CV) nedir?
Akış katsayısı (CV), valf boyunca 1 psi basınç düşüşü olan tamamen açık bir valften akacak olan 60 ° F'de su miktarını (dakikada ABD galonlarında) gösteren bir ölçümdür. Daha basit bir şekilde, valfin sıvının içinden geçmesine izin verme kapasitesini ölçmenin bir yoludur. Daha yüksek bir CV değeri, valfın daha düşük basınç düşüşü ile daha büyük bir akış hızını işleyebileceği anlamına gelirken, daha düşük bir CV değeri daha kısıtlayıcı bir valfi gösterir.
Bu kavramı göstermek için pratik bir örnek alalım. İki pnömatik bilyalı vananız olduğunu düşünün, valf A ve B valfi B valf A 10'luk bir CV'ye sahiptir ve B valfinin 20'si 20'dir. Her iki valfte de aynı basınç düşüşü uygularsanız, B valf A'ya kıyasla iki kat daha fazla suyun akmasına izin verecektir. Bu, valf B'nin daha yüksek bir akış katsayısı olması, yani akışkan akışına daha az direnç sunmasıdır.
Akış katsayısı neden önemlidir?
Akış katsayısı, çeşitli nedenlerle valf seçiminde kritik bir faktördür. İlk olarak, mühendislerin ve tasarımcıların belirli bir uygulama için uygun valf boyutunu belirlemelerine yardımcı olur. Bir valfin akış katsayısı gerekli akış hızı için çok düşükse, aşırı basınç düşüşlerine, artan enerji tüketimine ve valf ve sistemdeki diğer bileşenlere potansiyel hasara yol açabilir. Öte yandan, akış katsayısı çok yüksekse, valf büyük boyutlu olabilir, bu da gereksiz maliyetler ve verimsiz çalışma ile sonuçlanabilir.
İkincisi, akış katsayısı valfin kontrol performansını etkiler. Kimyasal işleme veya su arıtma tesislerinde olduğu gibi hassas akış kontrolünün gerekli olduğu uygulamalarda, doğru akış katsayısına sahip bir valf esastır. İyi eşleştirilmiş CV değerine sahip bir valf, işlemin sorunsuz ve verimli bir şekilde çalışmasını sağlayarak doğru ve kararlı akış kontrolü sağlayabilir.
Son olarak, akış katsayısı sistem tasarımı ve optimizasyonu için de önemlidir. Mühendisler, farklı valflerin akış özelliklerini anlayarak, basınç kayıplarını en aza indiren ve genel sistem verimliliğini en üst düzeye çıkaran boru sistemleri tasarlayabilir. Bu, enerji tüketimi ve bakımı açısından önemli maliyet tasarrufuna yol açabilir.
Pnömatik bir top valfının akış katsayısını etkileyen faktörler
Birkaç faktör pnömatik bir bilyalı vananın akış katsayısını etkileyebilir. En önemli faktörlerden biri valf boyutudur. Genel olarak, daha büyük valfler daha yüksek akış katsayılarına sahiptir, çünkü sıvının akması için daha büyük bir kesitsel alan sunarlar. Bununla birlikte, valf boyutu ve akış katsayısı arasındaki ilişkinin her zaman doğrusal olmadığını belirtmek önemlidir. Valf tasarımı, top türü (tam bağlantı noktası veya azaltılmış bağlantı noktası) ve koltuk malzemesi gibi diğer faktörler de akış katsayısını etkileyebilir.
Valf tasarımı, akış katsayısının belirlenmesinde önemli bir rol oynar. Örneğin, tam bir bağlantı noktası bilyalı valf, daha yüksek bir akış katsayısı ile sonuçlanan düşük bir bağlantı noktası bilyalı vanaya kıyasla daha büyük bir akış yoluna sahiptir. Topun şekli ve valfin iç pasajları da akış özelliklerini etkileyebilir. Pürüzsüz, aerodinamik iç yüzeylere sahip vanalar daha düşük akış direncine ve daha yüksek akış katsayılarına sahip olma eğilimindedir.
Valfte kullanılan koltuk malzemesi tipi de akış katsayısını etkileyebilir. Kauçuk veya teflondan yapılmış olanlar gibi yumuşak koltuklar sıkı bir conta sağlayabilir, ancak aynı zamanda bir miktar akış direnci de getirebilir. Sert koltuklar ise daha az akış direnci sunar, ancak uygun bir contayı sağlamak için daha hassas işleme gerektirebilir.
Akış katsayısının hesaplanması
Bir pnömatik bilyalı vananın akış katsayısının hesaplanması, valf boyutu, tasarım ve çalışma koşulları gibi çeşitli faktörleri dikkate almayı içerdiğinden karmaşık bir işlem olabilir. Bununla birlikte, CV değerini tahmin etmek için kullanılabilecek bazı standart yöntemler ve denklemler vardır.
En yaygın yöntemlerden biri, üreticinin verilerinin kullanılmasıdır. Çoğu valf üreticisi, standart test prosedürlerine dayanarak vanaları için CV değerleri sağlar. Bu değerler valfin teknik özelliklerinde veya kataloglarında bulunabilir. Bu değerlerin tipik olarak ideal koşullara dayandığını ve gerçek çalışma koşulları için ayarlanması gerekebileceğini belirtmek önemlidir.
Başka bir yöntem ampirik denklemleri kullanmaktır. Literatürde, valf geometrisine ve çalışma koşullarına göre akış katsayısını hesaplamak için kullanılabilecek birkaç denklem vardır. Bu denklemler valf boyutu, valf üzerindeki basınç düşüşü ve sıvı özellikleri gibi faktörleri dikkate alır. Bununla birlikte, bu denklemlerin sınırlamaları olabilir ve her türlü valf ve çalışma koşulu için doğru olmayabilir.
Akış katsayısı ve valf seçimi
Belirli bir uygulama için pnömatik bir bilyalı valf seçerken, akış katsayısını dikkate almak önemlidir. İlk adım, sistem için gerekli akış hızını ve izin verilen basınç düşüşünü belirlemektir. Bu parametreler bilindikten sonra, uygun CV değerine sahip bir valf seçmek için üreticinin verilerini veya ampirik denklemlerini kullanabilirsiniz.
Valfın basınç derecesi, sıcaklık derecesi ve malzeme uyumluluğu gibi diğer faktörleri de dikkate almak önemlidir. Bu faktörler, valfin belirli uygulamadaki performansını ve dayanıklılığını etkileyebilir. Örneğin, uygulama yüksek basınç veya yüksek sıcaklık sıvıları içeriyorsa, uygun basınç ve sıcaklık derecesine sahip bir valf seçmeniz gerekir.

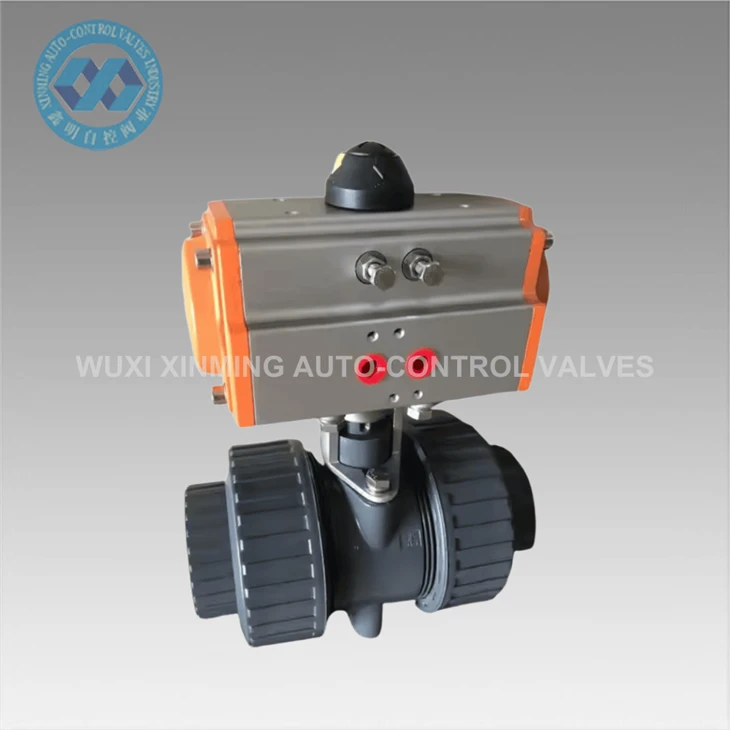

Pnömatik bir bilyalı valf tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için farklı akış katsayılarına sahip çok çeşitli valfler sunuyoruz. BizimÇift oyunculuk pnömatik aktüatörlü çift sendika PVC top vanasıkorozyon direnci ve güvenilir akış kontrolü gerektiren uygulamalar için popüler bir seçimdir. Büyük ölçekli sistemlerde bile verimli sıvı akışına izin veren yüksek bir akış katsayısına sahiptir.
BizimPnömatik aktüatör paslanmaz çelik flanş top vanasıdayanıklılık ve yüksek basınç direncinin gerekli olduğu uygulamalar için başka bir mükemmel seçenektir. Sağlam bir tasarıma ve yüksek akış katsayısına sahiptir, bu da onu çeşitli endüstriyel uygulamalar için uygun hale getirir.
Üç yönlü akış kontrolü gerektiren uygulamalar içinPnömatik olarak çalıştırılmış üç yönlü paslanmaz çelik bilyalı vanaen iyi seçimdir. Karmaşık boru sistemlerinde verimli çalışma sağlayan hassas akış kontrolü ve yüksek akış katsayısı sunar.
Çözüm
Sonuç olarak, akış katsayısı, pnömatik bir top valfinin performansını anlamak söz konusu olduğunda hayati bir parametredir. Valf seçimi, sistem tasarımı ve akış kontrolünde önemli bir rol oynar. Akış katsayısını etkileyen faktörleri ve nasıl hesaplanacağını anlayarak, mühendisler ve tasarımcılar belirli bir uygulama için bir valf seçerken bilinçli kararlar verebilirler.
Pnömatik bir bilyalı valf tedarikçisi olarak, müşterilerimize mükemmel akış performansı sunan yüksek kaliteli vanalar sağlamayı taahhüt ediyoruz. Akış katsayısı hakkında herhangi bir sorunuz varsa veya uygulamanız için doğru valfi seçmede yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Size uzman tavsiye ve rehberlik sağlayabilecek deneyimli mühendislerden oluşan bir ekibimiz var. Sisteminizin verimli ve güvenilir bir şekilde çalışmasını sağlamak için birlikte çalışalım.
Referanslar
- Crane Co., "Valfler, Bağlantı Tersleri ve Borudan Sıvı Akışı," Teknik Kağıt No. 410.
- ASME B16.34, "Valfler - flanşlı, dişli ve kaynak ucu."
- ISO 5167, "Dairesel Çapraz Kısım Kornişiklere yerleştirilen delik plakaları, nozullar ve venturi tüpleri vasıtasıyla sıvı akışının ölçülmesi."
