WCB kelebek vanalarının bir tedarikçisi olarak, genellikle bu valflerin akış katsayısı ile ilgili sorularla karşılaşıyorum. Genellikle CV olarak belirtilen akış katsayısı, sıvı kontrolü alanında önemli bir parametredir. Bir valfin belirli koşullar altında sıvı geçirme kapasitesinin bir ölçüsü görevi görür. Bir WCB kelebek vanasının akış katsayısını anlamak, mühendisler, sistem tasarımcıları ve bitiş kullanıcıları için gereklidir, çünkü sıvı sistemlerinin performansını ve verimliliğini doğrudan etkilemektedir.
Akış katsayısı (CV) nedir?
Akış katsayısı CV, valf boyunca 1 psi basınç düşüşü olan bir valften akacak olan 60 ° F'de dakikada ABD galon (gpm) sayısı olarak tanımlanır. Başka bir deyişle, valfin sıvının geçmesine izin verme yeteneğini ölçer. Daha yüksek bir CV değeri, valfin belirli bir basınç düşüşü için daha fazla hacim sıvı geçirebileceğini gösterir.
Bir WCB kelebek valfi için, akış katsayısı çeşitli faktörlerden etkilenir. İlk olarak, valfin boyutu önemli bir rol oynar. Daha büyük boyutlu vanalar genellikle daha yüksek CV değerlerine sahiptir, çünkü daha büyük bir akış alanı sunarlar. Valf çapı arttıkça, sıvının akabileceği çapraz kesit alanı da artar ve daha fazla sıvının birim zaman başına geçmesine izin verir.
İkincisi, valfın disk konumu akış katsayısını etkiler. Bir WCB kelebek valfi, valf gövdesi içinde bir diski döndürerek çalışır. Disk tamamen açık olduğunda, valf akışa en az direnç sunar ve CV değeri maksimumdur. Disk yavaş yavaş kapatıldıkça, akış alanı azalır ve CV değeri buna göre azalır.
Valf gövdesinin tasarımı ve disk de akış katsayısını etkiler. İyi - aerodinamik şekillere sahip tasarlanmış WCB kelebek vanaları, akış kısıtlamalarını ve türbülansı en aza indirerek daha yüksek CV değerlerine neden olabilir. Ek olarak, valf bileşenlerinin malzemesi akış katsayısı üzerinde dolaylı bir etkiye sahip olabilir. Örneğin, pürüzsüz iç yüzeylere sahip bir valf, nispeten daha yüksek bir CV değerine katkıda bulunabilecek akışa karşı daha az sürtünme direncine sahip olacaktır.
Bir WCB kelebek valfinin akış katsayısının hesaplanması
Bir WCB kelebek valfinin kesin akış katsayısının hesaplanması karmaşık bir işlem olabilir. Genellikle kontrollü koşullar altında laboratuvar testlerini içerir. Üreticiler genellikle farklı valf boyutları ve disk konumları için CV değerlerini belirlemek için valflerinde testler yaparlar. Bu değerler daha sonra valfin teknik dokümanlarında sağlanır.
Bazı durumlarda, ampirik formüller akış katsayısını tahmin etmek için kullanılabilir. Bir kelebek valfinin CV'sini tahmin etmek için yaygın bir formül, valfin boyutuna ve valf üzerindeki basınç düşüşüne dayanır. Bununla birlikte, bu formüller yaklaşımlardır ve gerçek test sonuçları kadar doğru olmayabilir.
Akış hızı (Q), basınç düşüşü (ΔP) ve akış katsayısı (CV) arasındaki genel ilişki aşağıdaki denklemle verilmiştir:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
burada q, gpm'deki akış hızıdır, ΔP, PSI'daki valf boyunca basınç düşmesidir ve SG, sıvının özgül ağırlığıdır. 60 ° F'de su için Sg = 1.
Sistem tasarımında akış katsayısının önemi
Bir WCB kelebek valfi içeren bir sıvı sistemi tasarlarken, akış katsayısı önemli bir husustur. Mühendislerin belirli bir uygulama için uygun valf boyutunu belirlemesine yardımcı olur. Seçilen valfin CV değeri çok düşükse, valf gerekli akış hızını işleyemeyebilir, bu da aşırı basınç düşüşlerine ve azaltılmış sistem verimliliğine yol açabilir. Öte yandan, CV değeri çok yüksekse, valf büyük boyutlu olabilir, bu da daha yüksek maliyetler ve potansiyel operasyonel sorunlara neden olabilir.
Örneğin, bir su dağıtım sisteminde, sistemin farklı kısımlarına doğru miktarda su verilmesini sağlamak için akış katsayısı hakkında doğru bilgi gereklidir. Bir kimyasal işleme tesisinde, WCB kelebek valfinin akış katsayısı, çeşitli kimyasalların akışını kontrol etmek, uygun reaksiyon koşullarını korumak ve işlemin güvenliğini sağlamak için çok önemlidir.
Uygulamalar ve akış katsayısının rolü
WCB kelebek vanaları, su arıtma, petrol ve gaz, kimyasal işleme ve HVAC sistemleri dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Bu uygulamaların her birinde, akış katsayısı hayati bir rol oynar.
Su arıtma tesislerinde, farklı arıtma işlemleri sırasında su akışını kontrol etmek için WCB kelebek valfleri kullanılır. Akış katsayısı, suyun etkili bir şekilde işlenmesini sağlamak için akış hızının düzenlenmesine yardımcı olur. Örneğin, filtrasyon işlemi sırasında, valfin CV değeri, filtrelerden tutarlı bir akış hızını korumak için ayarlanır ve bu veya alt filtrasyonu önler.
Petrol ve gaz endüstrisinde, bu valfler ham petrol, doğal gaz ve rafine ürünler akışını kontrol etmek için boru hatlarında kullanılır. Akış katsayısı, bu sıvıların akışını optimize etmek, basınç kayıplarını en aza indirmek ve boru hattı sisteminin güvenli ve verimli çalışmasını sağlamak için kritiktir.
Kimyasal işleme tesislerinde, çok çeşitli kimyasalları işlemek için WCB kelebek vanaları kullanılır. Akış katsayısı, reaksiyonlara eklenen kesin kimyasalların miktarını kontrol etmek için kullanılır ve nihai ürünlerin kalitesini ve tutarlılığını sağlar.
İlgili ürünler ve önemi

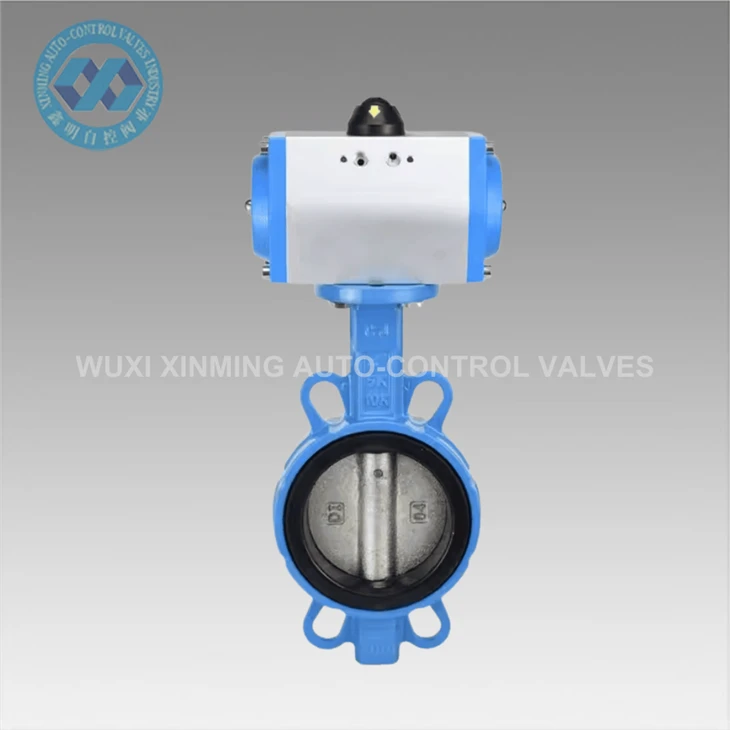

Bir tedarikçi olarak,Paslanmaz Çelik SS304 316L Pnömatik Kelebek Valfi Kelebek Valfı. Bu valfler, mükemmel korozyon direnci sağlayan yüksek kaliteli paslanmaz çelikten yapılmıştır. Pnömatik çalıştırma, valf disk konumunun hassas kontrolünü sağlar, bu da akış katsayısını etkiler. Pnömatik basıncı ayarlayarak, istenen akış hızını elde etmek için valf açılabilir veya kapatılabilir.
.Pnömatik Kelebek Valfı: Optimal Pnömatik Sistem Performansı için Anahtar Bileşenportföyümüzde bir başka önemli ürün. Pnömatik kelebek valfleri hızlı tepki süreleri ve güvenilir çalışma ile bilinir. Pnömatik bir sistemde, bu valflerin akış katsayısı, hava veya diğer gazların uygun dengesini korumak için çok önemlidir ve tüm sistemin verimli çalışmasını sağlar.

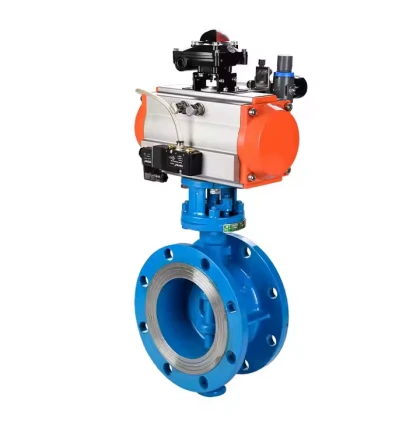

BizimDüşük sızıntı oranına sahip pnömatik sıhhi kelebek valfigıda ve içecek endüstrisi ve farmasötik üretim gibi hijyenin son derece önemli olduğu uygulamalar için özel olarak tasarlanmıştır. Düşük sızıntı oranı, sıvının ele alınmamasını sağlar. Bu valflerin akış katsayısı, yüksek seviyelerde temizlik korurken bu endüstrilerin spesifik akış gereksinimlerini karşılamak için dikkatlice kalibre edilir.
Çözüm
Sonuç olarak, bir WCB kelebek valfinin akış katsayısı, sıvı sistemlerinin performansını önemli ölçüde etkileyen temel bir parametredir. Valf boyutu, disk konumu ve valf tasarımı gibi faktörlerden etkilenir. Akış katsayısını anlamak uygun valf seçimi ve sistem tasarımı için gereklidir.
WCB kelebek vanalarının ve ilgili ürünlerin bir tedarikçisi olarak, doğru akış katsayısı verileri ile yüksek kaliteli vanalar sağlamayı taahhüt ediyoruz. Ürünlerimiz, farklı endüstrilerin farklı ihtiyaçlarını karşılamak için tasarlanmıştır, bu da optimum performans ve verimlilik sağlar.
WCB kelebek vanalarına veya ilgili ürünlerimizden herhangi birine ihtiyacınız varsa, tedarik ve daha ileri teknik tartışmalar için bizimle iletişime geçmenizi öneririz. Akış katsayısını ve diğer önemli faktörleri dikkate alarak, özel uygulamanız için doğru valfi seçmenize yardımcı olabilecek bir uzman ekibimiz var.
Referanslar
- Vinç Teknik Kağıt No. 410, "Valfler, bağlantı parçaları ve borudan sıvıların akışı".
- Valf Üreticileri Derneği (VMA) Standartları ve Kılavuzlar.
- Perry'nin Kimya Mühendisleri El Kitabı, sıvı akışı ve valf teknolojisi ile ilgili bölümler.
