Endüstriyel otomasyon ve kontrol sistemleri söz konusu olduğunda pnömatik aktüatörler temel teknolojidir. Güvenilir bir pnömatik aktüatör tedarikçisi olarak bana sık sık bu olağanüstü cihazların güç çıkışı hakkında sorular soruluyor. Pnömatik aktüatörün kuvvet çıkışını anlamak, geniş bir uygulama yelpazesinde amaçlanan işlevini etkili ve güvenli bir şekilde yerine getirebilmesini sağlamak için çok önemlidir.
Pnömatik Aktüatörlerin Temelleri
Kuvvet çıktısına geçmeden önce pnömatik aktüatörün ne olduğuna kısaca göz atalım. Pnömatik aktüatör, basınçlı hava enerjisini mekanik harekete dönüştüren bir cihazdır. Tipik olarak bir silindir, bir piston ve valflerden oluşur. Basınçlı hava pistonun bir tarafına verildiğinde basınç oluşturur ve bu da pistonun hareket etmesine neden olur ve aktüatörün tasarımına bağlı olarak doğrusal veya dönme hareketi oluşturur.
Pnömatik aktüatörler, basitlikleri, güvenilirlikleri ve maliyet etkinlikleri nedeniyle imalat, otomotiv, gıda işleme ve eczacılık dahil olmak üzere çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Valflerin açılması ve kapanması, taşıma bantlarının hareket ettirilmesi ve robotik kolların çalıştırılması gibi uygulamalarda bulunabilirler.
Pnömatik Aktüatörlerin Kuvvet Çıkışını Etkileyen Faktörler
Pnömatik aktüatörün kuvvet çıkışı birkaç temel faktör tarafından belirlenir:
Hava Basıncı
Kuvvet çıkışını etkileyen en önemli faktör aktüatöre uygulanan hava basıncıdır. Pascal yasasına göre, bir pnömatik aktüatörün pistonuna uygulanan kuvvet, basınçlı havanın basıncı ve pistonun kesit alanıyla doğru orantılıdır. Matematiksel olarak, doğrusal etkili bir pnömatik aktüatördeki kuvvetin (F) formülü F = P × A'dır; burada P, hava basıncıdır ve A, pistonun kesit alanıdır.
Örneğin, piston çapı 50 mm olan bir pnömatik aktüatörümüz varsa (bu, kesit alanı verir (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\approx 0,00196\ m^2)) ve uygulanan hava basıncı 6 bar (600.000 Pa) ise, kuvvet çıkışı şu şekilde hesaplanabilir: (F = 600000\times0,00196 = 1176\ N).
Tedarikçi olarak farklı basınç aralıklarında çalışabilen pnömatik aktüatörler sunuyoruz. Yüksek basınçlı uygulamalar, optimum güç çıkışı ve güvenliği sağlamak için yüksek basınçları idare edecek şekilde özel olarak tasarlanmış aktüatörler gerektirebilir. Bizim bulabilirsinizTam Açı Aralığı Ayarı 180 Derece Pnömatik AktüatörÇeşitli basınç senaryolarına uygun olan ve açı ayarlama görevleri için güvenilir kuvvet çıkışı sağlayabilen.
Piston Alanı
Yukarıdaki formülde de belirtildiği gibi pistonun kesit alanı da kuvvet çıkışının belirlenmesinde önemli bir rol oynar. Daha büyük bir piston alanı, aynı hava basıncı için daha büyük bir kuvvet çıkışıyla sonuçlanacaktır. Daha büyük pistonlu aktüatörler genellikle ağır hizmet tipi endüstriyel makineler gibi yüksek kuvvet çıkışı gerektiren uygulamalarda kullanılır.

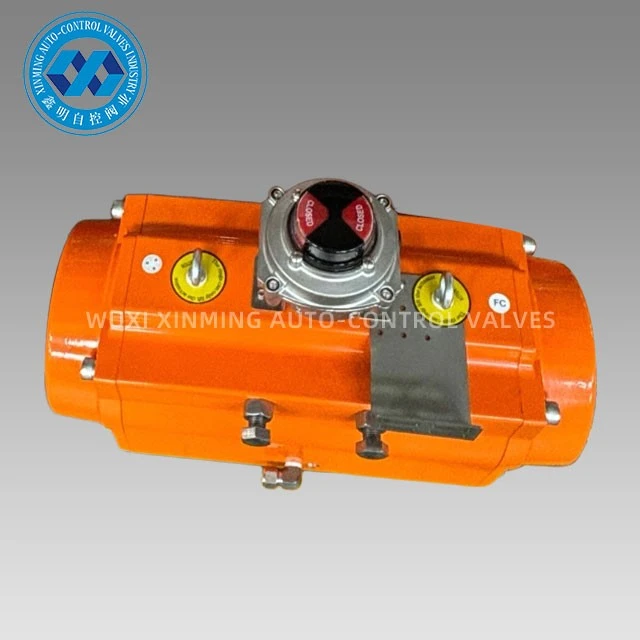

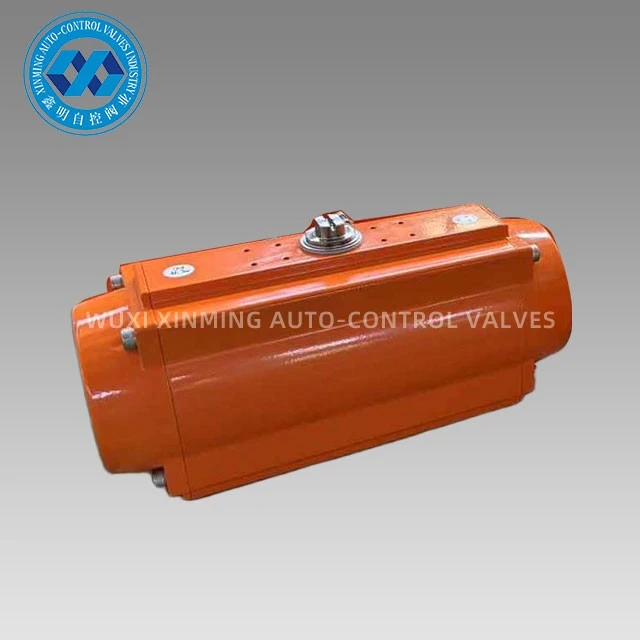

Bazı uygulamalarda piston boyutunu sınırlayan alan kısıtlamaları olabilir. Bu gibi durumlarda, verilen alan içerisinde gerekli kuvvet çıkışını elde etmek için optimize edilmiş tasarımlara sahip daha küçük boyutlu aktüatörler önerebiliriz. BizimHava Tahrikli Aktüatörserisi, farklı uygulama gereksinimlerini karşılamak için çeşitli piston boyutları ve konfigürasyonları sunar.
Sürtünme ve Verimlilik
Aktüatör içindeki sürtünme, etkili kuvvet çıkışını azaltabilir. Piston ile silindir duvarı arasında, contalarda ve aktüatörün hareketli parçalarında sürtünme meydana gelebilir. Sürtünmeyi en aza indirmek için yüksek kaliteli malzemeler ve hassas üretim şarttır.
Aktüatörün verimliliği aynı zamanda kuvvet çıkışını da etkiler. Daha az verimli bir aktüatör, basınçlı havadaki enerjinin bir kısmını boşa harcayacak ve beklenenden daha düşük bir kuvvet çıkışıyla sonuçlanacaktır. BizimGüvenilir ve Dayanıklı Pnömatik AktüatörlerSürtünmeyi en aza indirip verimliliği en üst düzeye çıkarmak ve mevcut hava basıncından en iyi şekilde yararlanmanızı sağlamak için ileri mühendislik ve yüksek kaliteli bileşenlerle tasarlanmıştır.
Farklı Tiplerdeki Pnömatik Aktüatörler İçin Kuvvet Çıkışının Hesaplanması
Lineer Pnömatik Aktüatörler
Daha önce açıklandığı gibi, doğrusal bir pnömatik aktüatörün kuvvet çıkışı (F = P\times A) formülü kullanılarak hesaplanır. Kuvvetin yönü pistonun hareket ekseni boyuncadır. Doğrusal bir aktüatör seçerken, yalnızca gerekli kuvveti değil aynı zamanda pistonun hareket edebileceği mesafe olan strok uzunluğunu da dikkate almak önemlidir.
Döner Pnömatik Aktüatörler
Döner pnömatik aktüatörler için çıkış genellikle tork cinsinden ölçülür. Tork, bir nesnenin dönmesine neden olan dönme kuvvetidir. Döner pnömatik aktüatörün tork çıkışı, hava basıncına, aktüatörün dönen parçasının etkin yarıçapına ve aktüatörün mekanik tasarımına bağlıdır.
Tork (T) formülü (T = F\times r), burada F, r yarıçapına dik etki eden kuvvettir. Döner bir pnömatik aktüatörde kuvvet, iç bileşenlerin basınçla tahrik edilen hareketi tarafından üretilir ve yarıçap, aktüatörün dönme mekanizmasının tasarımıyla ilgilidir.
Kuvvet Çıkışını Doğru Belirlemenin Önemi
Pnömatik bir aktüatörün kuvvet çıkışının doğru bir şekilde belirlenmesi çeşitli nedenlerden dolayı önemlidir. Öncelikle aktüatörün amaçlanan görevi yerine getirebilmesini sağlar. Örneğin, bir vana açma uygulamasında, aktüatörün kuvvet çıkışı çok düşükse, vana tam olarak açılmayabilir ve bu da akışın azalmasına veya arızaya yol açabilir.
İkinci olarak, uygulama için doğru aktüatörün seçilmesine yardımcı olur. Aktüatörün aşırı boyutlandırılması, hem ilk satın alma fiyatı hem de aktüatörün çalıştırılması için gereken enerji tüketimi açısından maliyetlerin artmasına neden olabilir. Öte yandan gereğinden küçük boyutlandırma, aktüatörün zamanından önce aşınmasına ve arızalanmasına neden olabilir.
Uygulamalar ve Güç Çıkışı Gereksinimleri
Farklı uygulamaların farklı kuvvet çıkışı gereksinimleri vardır. Otomotiv endüstrisinde montaj hatlarında cıvata sıkma gibi görevler için pnömatik aktüatörler kullanılmaktadır. Bu uygulamalar genellikle düzgün bir sabitleme sağlamak için nispeten yüksek kuvvet çıkışı gerektirir.
Yiyecek ve içecek sektöründe paketleme makinelerinin açılıp kapatılması gibi görevlerde pnömatik aktüatörler kullanılmaktadır. Bu uygulamalardaki kuvvet gereksinimleri genellikle daha düşüktür ancak hassasiyet ve güvenilirlik, ürün kalitesi ve güvenliğini sağlamak için çok önemlidir.
Pnömatik Aktüatör Tedarikçisi Olarak Rolümüz
Pnömatik aktüatör tedarikçisi olarak müşterilerimize doğru kuvvet çıkışı bilgileri sağlamanın önemini anlıyoruz. Her biri özel kuvvet çıkışı gereksinimlerini karşılamak üzere özenle tasarlanmış ve test edilmiş, kapsamlı bir pnömatik aktüatör yelpazesi sunuyoruz.
Uzman ekibimiz, uygulamanız için doğru aktüatörü seçmenize yardımcı olabilir. En uygun ürünü önermek için gerekli kuvvet çıkışı, strok uzunluğu, çalışma ortamı ve bütçe gibi faktörleri dikkate alıyoruz.
Projeniz için pnömatik aktüatör seçme sürecindeyseniz, daha fazla tartışma için bizimle iletişime geçmenizi öneririz. Otomasyon hedeflerinize ulaşmanıza yardımcı olmak için yüksek kaliteli ürünler ve mükemmel müşteri hizmetleri sunmaya kendimizi adadık. İhtiyacınız olup olmadığıTam Açı Aralığı Ayarı 180 Derece Pnömatik Aktüatör, BİRHava Tahrikli Aktüatörveya birGüvenilir ve Dayanıklı Pnömatik Aktüatörler, ekibimiz sizi yolun her adımında desteklemek için burada.
Referanslar
- "Pnömatik Sistemler El Kitabı", Peter Nachtwey
- "Endüstriyel Otomasyon: İlkeler ve Uygulamalar", Patrick W. Tretter
