WCB Küresel Vanasındaki Basınç Düşüşü Nedir?

WCB Küresel Vanalarının önde gelen tedarikçisi olarak, bu vanalardaki basınç düşüşüyle ​​ilgili çok sayıda soruyla karşılaştım. Bu konsepti anlamak, ister mühendis, ister tesis yöneticisi olun, ister sadece valf teknolojisiyle ilgilenen olsun, akışkan kontrol sistemleriyle ilgilenen herkes için çok önemlidir. Bu blog yazısında, WCB Küresel Vanalarındaki basınç düşüşünün inceliklerini ve bunun operasyonlarınız üzerindeki etkilerini ele alacağım.

Basınç Düşüşünü Anlamak

Basınç kaybı olarak da bilinen basınç düşüşü, akışkanın bir boru sistemindeki bir vanadan veya başka bir bileşenden akması sırasında meydana gelen akışkan basıncındaki azalmayı ifade eder. Bu, vananın iç geçitleri boyunca hareket eden akışkanın karşılaştığı direncin bir sonucudur. Bu dirence, akışkan ile valf duvarları arasındaki sürtünme, akış yönünün değişmesi, valf içinde herhangi bir engel veya kısıtlamanın varlığı gibi faktörler neden olur.

WCB Küresel Vanaları bağlamında basınç düşüşü önemli bir husustur çünkü sistemin genel performansını etkileyebilir. Aşırı basınç düşüşü, akış hızlarının azalmasına, enerji tüketiminin artmasına ve vana veya sistemdeki diğer bileşenlerde potansiyel hasara neden olabilir. Bu nedenle, gerekli akış kontrolünü sağlarken basınç düşüşünü en aza indiren bir vananın seçilmesi önemlidir.

WCB Küresel Vanalarda Basınç Düşüşünü Etkileyen Faktörler

WCB Küresel Vanasındaki basınç düşüşünü çeşitli faktörler etkileyebilir. Bunlar şunları içerir:

• Vana Boyutu:Valfın boyutu basınç düşüşünün belirlenmesinde önemli bir rol oynar. Genel olarak daha büyük valfler, sıvı akışına daha az direnç sundukları için daha düşük basınç düşüşlerine sahiptirler. Vana seçerken sistemin debi ve basınç gereksinimlerine uygun boyutun seçilmesi önemlidir.
• Valf Tasarımı:Valf tasarımının da basınç düşüşü üzerinde önemli bir etkisi olabilir. Örneğin, tam ağızlı tasarıma sahip küresel vanalar, daha sınırsız bir sıvı akışına izin verdikleri için tipik olarak azaltılmış ağızlı vanalara göre daha düşük basınç düşüşlerine sahiptirler. Ek olarak, vananın iç geçitlerinin şekli ve konfigürasyonu akış düzenini ve dolayısıyla basınç düşüşünü etkileyebilir.
• Akış Hızı:Sıvının vanadan akış hızı dikkate alınması gereken bir diğer önemli faktördür. Akış hızı arttıkça basınç düşüşü de artar. Bunun nedeni, akış hızı ne kadar yüksek olursa, akışkanın valf içinde hareket ederken karşılaştığı direncin de o kadar büyük olmasıdır. Bu nedenle aşırı basınç düşüşüne neden olmadan beklenen debiyi karşılayabilecek bir vananın seçilmesi önemlidir.
• Akışkan Özellikleri:Sıvının viskozitesi ve yoğunluğu gibi özellikleri de basınç düşüşünü etkileyebilir. Daha yüksek viskoziteye veya yoğunluğa sahip sıvılar, genellikle daha düşük viskoziteye veya yoğunluğa sahip olanlara göre daha fazla basınç düşüşüne maruz kalacaktır. Bunun nedeni, bu akışkanların artan dirençleri nedeniyle valften akması için daha fazla enerjiye ihtiyaç duymasıdır.

Basınç Düşüşünü Ölçme ve Hesaplama

Bir WCB Küresel Vanasındaki basınç düşüşünün ölçülmesi ve hesaplanması, vananın ve genel sistemin düzgün çalışmasını sağlamak için çok önemlidir. Basınç düşüşünü ölçmek için kullanılabilecek çeşitli yöntemler vardır:

• Basınç Göstergeleri:Giriş ve çıkış basınçlarını ölçmek için vananın her iki tarafına basınç göstergeleri takılabilir. Daha sonra basınç düşüşü, çıkış basıncını giriş basıncından çıkararak hesaplanabilir.
• Fark Basınç Vericileri:Fark basınç vericileri, bir sistemdeki iki nokta arasındaki basınç farkını ölçen cihazlardır. Bir valfteki basınç düşüşünü doğrudan ölçmek için kullanılabilirler.
• Akış Ölçerler:Akış ölçerler, akışkanın vanadan geçen akış hızını ölçmek için kullanılabilir. Akış hızı ve basınç düşüşünü bilerek, vananın akışkanı geçirme yeteneğinin bir ölçüsü olan vananın akış katsayısını (Cv) hesaplamak mümkündür.

Basınç düşüşünü ölçmenin yanı sıra matematiksel denklemler kullanılarak da hesaplanması mümkündür. Bir vanadaki basınç düşüşünü hesaplamak için en yaygın kullanılan denklem, sıvı hızı, boru çapı ve sürtünme faktörü gibi faktörleri hesaba katan Darcy-Weisbach denklemidir. Ancak bu denklem karmaşık olabilir ve özel yazılım veya tabloların kullanılmasını gerektirebilir.

WCB Küresel Vanalarda Basınç Düşüşünün En Aza İndirilmesi

WCB Küresel Vanalarındaki basınç düşüşünü en aza indirmek için aşağıdaki stratejilerin dikkate alınması önemlidir:

• Doğru Vana Boyutunu Seçin:Daha önce de belirtildiği gibi, basınç düşüşünü en aza indirmek için uygun vana boyutunun seçilmesi çok önemlidir. Sistemin akış hızı ve basınç gereksinimlerine göre çok küçük bir vana aşırı basınç düşüşüne neden olurken, çok büyük bir vana gereksiz ve pahalı olabilir.
• Tam Yollu Vana Seçin:Tam yollu valfler, azaltılmış yollu valflere göre sıvı akışına daha az direnç gösterir ve bu nedenle genellikle daha düşük basınç düşüşlerine sahiptir. Mümkünse uygulamanız için tam yollu bir vana seçin.
• Sistem Tasarımını Optimize Edin:Tüm boru sisteminin tasarımı da vanadaki basınç düşüşünü etkileyebilir. Örneğin sistemdeki kıvrımların, dirseklerin ve diğer bağlantı parçalarının sayısının en aza indirilmesi, sıvı akışına karşı genel direnci ve dolayısıyla basınç düşüşünü azaltabilir.
• Valfi Düzgün Bir Şekilde Koruyun:Optimum performansı sağlamak için vananın düzenli bakımı önemlidir. Buna valfin temizlenmesi, hareketli parçaların yağlanması ve herhangi bir aşınma veya hasar belirtisinin kontrol edilmesi de dahildir. Bakımı iyi yapılan bir valf daha az basınç düşüşüne ve daha uzun hizmet ömrüne sahip olacaktır.

Uygulamalar ve Dikkat Edilecek Hususlar

WCB Küresel Vanalar, petrol ve gaz, kimyasal işleme, su arıtma ve enerji üretimi dahil olmak üzere çeşitli endüstrilerde ve uygulamalarda yaygın olarak kullanılmaktadır. Bu uygulamaların her birinde, vanadaki basınç düşüşünün sistemin performansı ve verimliliği üzerinde önemli bir etkisi olabilir.

Örneğin, bir petrol ve gaz boru hattında aşırı basınç düşüşü, akış hızlarının azalmasına neden olabilir, bu da üretimin azalmasına ve işletme maliyetlerinin artmasına neden olabilir. Bir kimyasal işleme tesisinde basınç düşüşü, akış ölçümlerinin doğruluğunu ve kimyasal reaksiyonların verimliliğini etkileyebilir. Bir su arıtma tesisinde basınç düşüşü, filtreleme ve dezenfeksiyon işlemlerinin etkinliğini etkileyebilir.

Belirli bir uygulama için WCB Küresel Vana seçerken aşağıdaki faktörlerin dikkate alınması önemlidir:

• Sistem Gereksinimleri:Sistemin basınç, sıcaklık ve akış hızı gereksinimleri, ihtiyaç duyulan vananın boyutunu ve tipini belirleyecektir. Beklenen çalışma koşullarını karşılayabilecek bir vana seçtiğinizden emin olun.
• Sıvı Uyumluluğu:Valf, kullanacağı akışkanla uyumlu olmalıdır. Bu, sıvının kimyasal bileşiminin, viskozitesinin ve sıcaklığının dikkate alınmasını içerir.
• Kurulum ve Bakım:Vananın kurulumu ve bakımı kolay olmalıdır. Vananın optimum performansını sağlamak için üreticinin kurulum talimatlarını takip ettiğinizden ve düzenli bakım yaptığınızdan emin olun.

WCB Küresel Vana Tekliflerimiz

Şirketimizde müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir WCB Küresel Vana yelpazesi sunuyoruz. Uygulamanız için doğru çözümü sağlayabilmemizi sağlamak amacıyla vanalarımız çeşitli boyutlarda, tasarımlarda ve konfigürasyonlarda mevcuttur.

Popüler WCB Küresel Vana ürünlerimizden bazıları şunlardır:

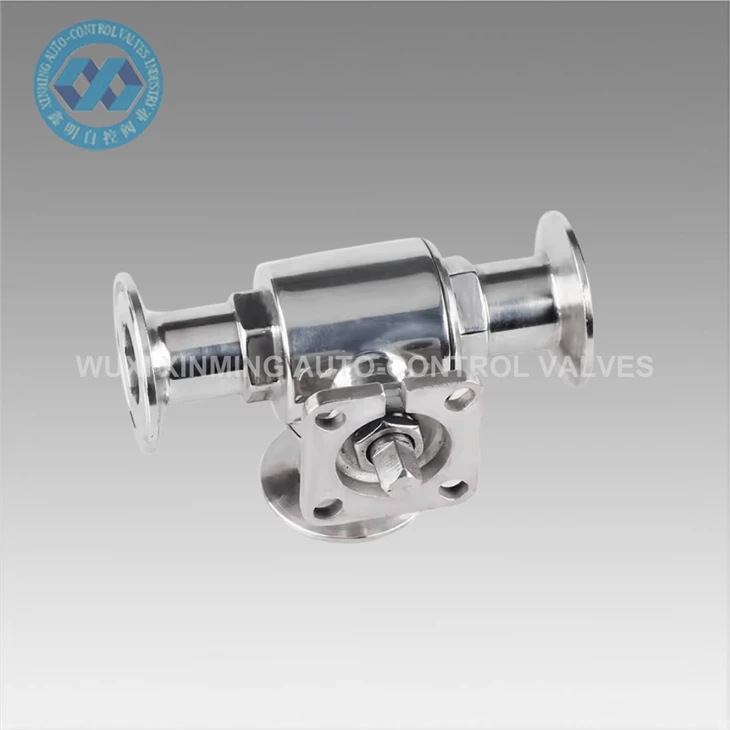

• Tee Yüksek Platformlu Paslanmaz Çelik TL-tipi Pnömatik Küresel Vana: Bu vana, yüksek basınç ve yüksek sıcaklık uygulamalarında kullanılmak üzere tasarlanmıştır. Kolay kullanım için paslanmaz çelik yapıya ve pnömatik aktüatöre sahiptir.
• 3PC Dişli Küresel Vana: Bu valf, bakım ve onarım kolaylığı sağlayan üç parçalı bir tasarımdır. Su, petrol ve gaz dahil olmak üzere çok çeşitli uygulamalar için uygundur.
• 2PC Konu Küresel Vana: Bu vana, kompakt ve kurulumu kolay, iki parçalı bir tasarımdır. Konut ve ticari sıhhi tesisat uygulamalarında yaygın olarak kullanılır.

Çözüm

Sonuç olarak, bir WCB Küresel Vanasındaki basınç düşüşünü anlamak, akışkan kontrol sisteminizin düzgün çalışmasını ve verimliliğini sağlamak için çok önemlidir. Basınç düşüşünü etkileyen faktörleri göz önünde bulundurarak, doğru bir şekilde ölçüp hesaplayarak ve bunu en aza indirecek stratejiler uygulayarak sisteminizin performansını optimize edebilir ve işletme maliyetlerini azaltabilirsiniz.

WCB Küresel Vanalarımız veya genel basınç düşüşü hakkında herhangi bir sorunuz varsa veya daha fazla bilgiye ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uygulamanız için doğru çözümü bulmanıza yardımcı olmak ve başarılı olmanız için ihtiyaç duyduğunuz destek ve uzmanlığı sağlamak için buradayız.

Referanslar

• Crane Co. "Vanalar, Bağlantı Parçaları ve Boru İçinden Akışkanların Akışı." Teknik Makale No. 410.
• ASME B31.3-2018, "Proses Borulama."
• API 6D-2021, "Boru Hattı Vanaları - Küresel, Sürgülü ve Çek Valfler için Teknik Özellikler."
