Bir sınır anahtarı kutusu, birçok endüstriyel uygulamada önemli bir bileşendir ve bir nesnenin varlığını veya konumunu tespit etmek için güvenilir bir yol sağlar. Limit anahtar kutularının önde gelen bir tedarikçisi olarak, genellikle kablolama diyagramları hakkında sorular alırım. Bu blog yazısında, bir limit anahtar kutusu kablo şemasının, bileşenlerinin ve nasıl yorumlanacağının ayrıntılarını inceleyeceğim.
Bir Limit Anahtarı Kutusunun Temellerini Anlamak
Bağlantı şemasına atlamadan önce, bir limit anahtar kutusunun ne yaptığını kısaca anlayalım. Bir sınır anahtarı kutusu, bir nesnenin varlığına veya yokluğuna göre çalışan elektromekanik cihazlar olan bir veya daha fazla sınır anahtarı içerir. Bu anahtarlar makineleri kontrol etmek, hareketli parçaların konumunu izlemek ve endüstriyel ortamlarda güvenliği sağlamak için kullanılır.
Bir limit anahtarı kutusunun bileşenleri
Tipik bir sınır anahtarı kutusu aşağıdaki bileşenlerden oluşur:
- Sınırlı Anahtarlar: Bunlar kutunun temel bileşenleridir. Normalde açık (no) ve normal olarak kapalı (NC) gibi çeşitli tiplerde gelirler. Bir NC anahtarı devreyi açarken devreyi kapatır.
- Muhafaza: Muhafaza sınır anahtarlarını toz, nem ve mekanik hasar gibi çevresel faktörlerden korur. Plastik, metal veya fiberglas gibi malzemelerden yapılabilir.
- Terminaller: Bunlar, sınır anahtarlarını harici kablolara bağlamak için kullanılır. Elektrik sinyalleri için güvenli ve güvenilir bir bağlantı sağlarlar.
Bir limit anahtarı kutusunun kablo şeması
Bir kablo şeması, sınır anahtarı kutusundaki elektrik bağlantılarının görsel bir temsilidir. Sınır anahtarlarının birbirine, güç kaynağına ve kontrol sistemine nasıl bağlandığını gösterir. İşte tipik bir kablo şemasını anlamak için adım adım bir kılavuz:
Güç kaynağı
Bağlantı şeması güç kaynağı bağlantılarını gösterecektir. Bu genellikle pil veya şebeke güç kaynağı gibi bir elektrik enerjisi kaynağıdır. Güç kaynağı, uygun terminaller aracılığıyla sınır anahtarı kutusuna bağlanır.
Sınırlama Anahtarı Bağlantıları
Diyagram, sınır anahtarlarının nasıl bağlandığını gösterecektir. Örneğin, kutuda birden fazla sınır anahtarı varsa, bunlar seri veya paralel olarak bağlanabilir. Bir seri bağlantıda, akım birbiri ardına bir anahtardan akar. Paralel bir bağlantıda, akım anahtarlar arasında bölünür.
Kontrol Sistemi Bağlantıları
Sınır anahtarı kutusu ayrıca programlanabilir bir mantık denetleyicisi (PLC) veya röle gibi bir kontrol sistemine de bağlanır. Bağlantı şeması, sınır anahtarlarından gelen sinyallerin kontrol sistemine nasıl gönderildiğini gösterecektir. Bu, kontrol sisteminin izlenen nesnenin konumuna veya varlığına göre kararlar vermesini sağlar.
Farklı kablo diyagramları türleri
Uygulamaya ve kullanılan limit anahtarlarının türüne bağlı olarak sınır anahtarı kutuları için çeşitli kablo şeması türleri vardır. İşte bazı yaygın örnekler:
Tek Sınırlı Anahtar Kablo Şeması
Bu, yalnızca bir limit anahtarının kullanıldığı en basit kablo şeması türüdür. Diyagram, sınır anahtarının güç kaynağına ve kontrol sistemine bağlantısını gösterir.
Çok Sınırlı Anahtar Kablo Şeması
Çoklu sınır anahtarları kullanıldığında, kablo şeması daha karmaşık hale gelir. Anahtarların birbirine ve kontrol sistemine nasıl bağlandığını gösterir. Örneğin, bir güvenlik uygulamasında, belirli bir eylem yapılmadan önce tüm koşulların karşılandığından emin olmak için seri olarak birden fazla sınır anahtarı bağlanabilir.
Özel sınır anahtarı kutuları için kablo şeması

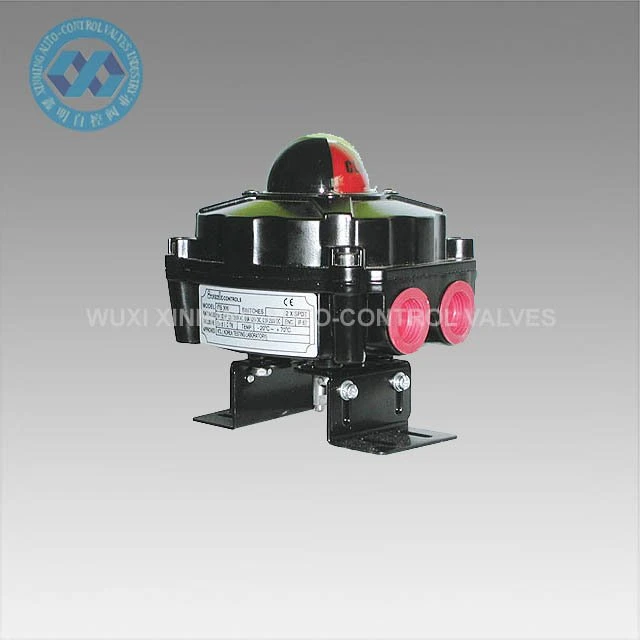

Bazı sınır anahtar kutuları, örneğin belirli uygulamalar için tasarlanmıştır.Patlamaya dayanıklı limit anahtarı kutusu. Bu kutular ek güvenlik özelliklerine sahiptir ve farklı bir kablo konfigürasyonu gerektirebilir. Bağlantı şeması bu özel gereksinimleri yansıtacaktır.
Bağlantı şemasını yorumlamak
Bir kablo diyagramının yorumlanması, elektrik devreleri hakkında bazı temel bilgiler gerektirir. Diyagramı anlamanıza yardımcı olacak bazı ipuçları:
- Sembolleri tanımlayın: Bağlantı şeması, sınır anahtarları, terminaller ve güç kaynakları gibi farklı bileşenleri temsil etmek için semboller kullanır. Bu sembollere aşina olduğunuzdan emin olun.
- Çizgileri Takip Edin: Diyagramdaki çizgiler elektrik bağlantılarını temsil eder. Bileşenlerin birbirine nasıl bağlandığını görmek için satırları izleyin.
- Etiketleri kontrol edin: Diyagramda, her bir bileşenin veya bağlantının işlevini gösteren etiketler olabilir. Kablolamanın amacını anlamak için bu etiketlere dikkat edin.
Doğru kablolamanın önemi
Sınır anahtarı kutusunun doğru kablolanması, uygun çalışması için çok önemlidir. Yanlış kablolama arızalara, güvenlik tehlikelerine ve ekipmana verilen hasara yol açabilir. İşte doğru kablolamanın önemli olmasının bazı nedenleri:
- Emniyet: Endüstriyel uygulamalarda, sınır anahtarları genellikle güvenlik amacıyla kullanılır. Yanlış kablolama, işçilerin ve ekipmanın güvenliğini tehlikeye atabilir.
- Güvenilirlik: Düzgün kablolu bir sınır anahtarı kutusu güvenilir bir çalışma sağlar. Yanlış sinyal ve kesinti riskini azaltır.
- Yeterlik: Doğru kablolama, sınır anahtarı kutusunun verimli çalışmasını sağlar ve kontrol sistemine doğru bilgi sağlar.
Ürün yelpazemiz
Limit anahtar kutularının bir tedarikçisi olarak, farklı ihtiyaçları karşılamak için çok çeşitli ürünler sunuyoruz. Ürün yelpazemizPatlamaya dayanıklı limit anahtarı kutusu-ISO 5211 Pnömatik Valfler için Mekanik Sınır Anahtarı, VeValf Konum Göstergesi. Her ürün güvenilir performans sağlamak için yüksek kaliteli malzemeler ve ileri teknoloji ile tasarlanmıştır.
Çözüm
Endüstriyel otomasyon ve kontrol sistemleri ile çalışan herkes için bir limit anahtar kutusunun kablo şemasını anlamak gereklidir. Sınır anahtarı kutusunu doğru şekilde kurmanıza, gidermenize ve korumanıza olanak tanır. Sınır anahtarı kutularımız hakkında herhangi bir sorunuz varsa veya kablo şemalarıyla ilgili yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uygulamanız için doğru çözümü bulmanıza yardımcı olmak için buradayız.
