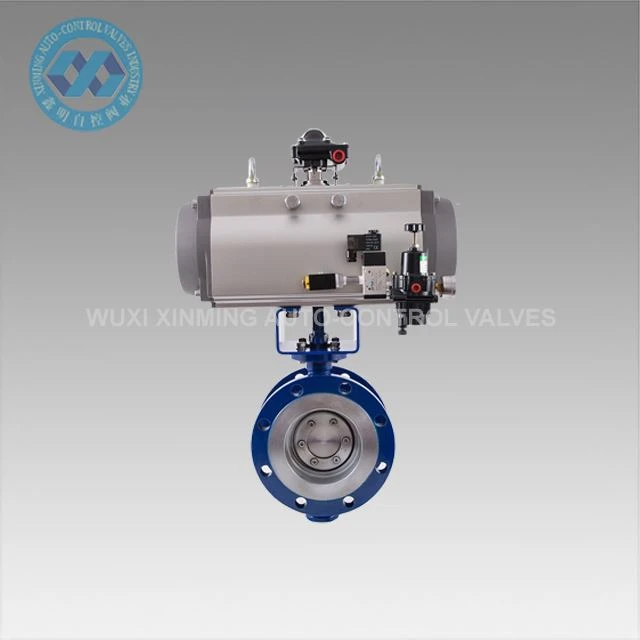

Metalden Metale Kelebek Vana

Metalden metale kelebek vana, yüksek-sıcaklık, yüksek-basınç ve ısıyı-koruyan boru hatları için uygundur. Akışı açma, kapatma veya ayarlama işlevi vardır. Kompakt bir yapıya, küçük boyuta, hafifliğe, esnek çalışmaya ve rahat kullanıma sahiptir.

Soruşturma göndermek

Açıklama

Metalden metale Kelebek Vanamız, çeşitli uygulamalarda çok yönlü performans sunan kompakt, hafif ve{0}uygun maliyetli bir akış kontrol çözümüdür. Kolay flanş kurulumu için levha-tarzı konfigürasyonla tasarlanan bu ürün, özellikle su, hava, gaz ve hafif kimyasal hizmetlerinde yer-kısıtlı boru sistemleri için uygundur. Vana, yüksek-sıcaklık, yüksek-basınç ve ısıyı- koruyan boru hatları dahil olmak üzere zorlu koşullarda üstün performans sergileyerek güvenilir açma/kapama işlevleri ve hassas akış ayarlama yetenekleri sağlar. Optimize edilmiş tasarımı, çeşitli endüstriyel ortamlarda rahat kullanım için kompakt yapıyı, küçük ayak izini ve hafif yapıyı esnek çalışmayla birleştirir.

Teknik Parametre:

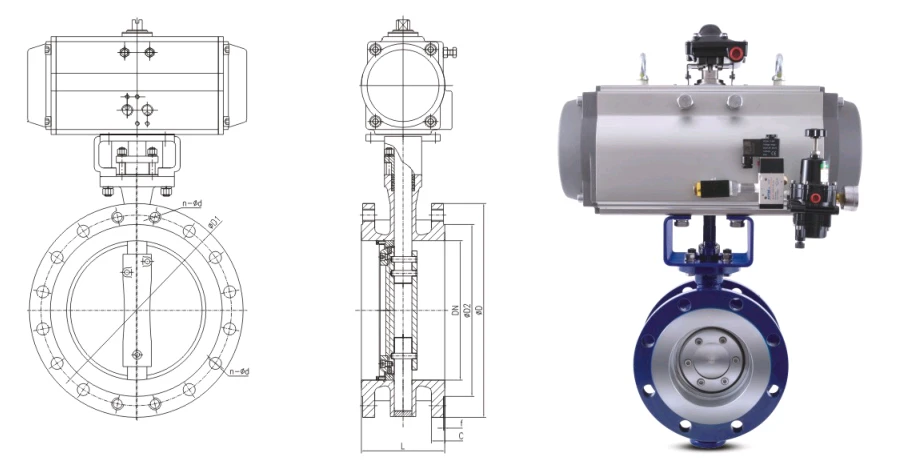

product-908-465

Nominal çap DN (mm)	Uzunluk (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	Hmm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Yönetici standardı		Uygulama kapsamı
Tasarım ve imalat	JB/T8527, GB/T12224, API609, ASME B16.34 vb. Standart	Nominal çap	DN50-DN3600 2"-144"	Farklı vanaların farklı boyutları vardır. Detaylar için lütfen arayınız
Bağlantı flanşı	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 vb.Standart	Nominal basınç	PN2.5-PN260 Sınıfı150-Sınıfı1500
Yapı uzunluğu	GB/T12221API609 IS05752, vb. Standart	Sıcaklık aralığı	-196C-600C
Muayene ve deney	JB/T9092 GB/T26480 API598 IS05208 vb. Standart	Bağlantı yöntemi	Flanş tipi, alın kaynaklı tip, gofret tipi, pabuç tipi vb.
		Gövde malzemesi	Karbon çeliği, krom molibden çeliği, östenitik paslanmaz çelik, dubleks paslanmaz çelik, titanyum alaşımı, Hastelloy, Monel vb.

Ürün Özellikleri:
Birinci Sınıf Metal Sızdırmazlık: Sertleştirilmiş paslanmaz çelik yuva ve disk, uzun süreli kullanımdan sonra bile-güvenilir bir kapanma sağlar
Yüksek-Sıcaklık/Yüksek-Basınç Tasarımı: 650 dereceye kadar olan servisler için uygundur ve ANSI Sınıfı 600 basınç değerlerine sahiptir
Kompakt ve Hafif: Benzer değerlere sahip sürgülü vanalardan %30 daha hafif
Çift Yönlü Akış: Her iki akış yönünde de mükemmel sızdırmazlık performansı

Tasarım Avantajları:
Üçlü-ofset tasarımı aşınmayı önler ve sıfır sızıntı sağlar
Yangın-güvenli yapı, API 607/6FA standartlarını karşılar
Düşük çalışma torku, aktüatör gereksinimlerini azaltır
Uzun hizmet ömrüyle-bakım gerektirmeyen çalışma

Tipik Uygulamalar:
Rafineri ve petrokimya prosesleri
Enerji santrali buhar sistemleri
Yüksek-sıcaklıkta gaz iletimi
Aşındırıcı ortamlarla kimyasal işleme

Hakkımızda:

Şirketimiz tarafından üretilen XM serisi pnömatik aktüatörler, yurt içinde ve yurt dışında yeni teknolojilerin, yeni malzemelerin, yeni süreçlerin ve yenilikçi konseptlerin kapsamlı uygulanmasına dayalı olarak araştırılmış, geliştirilmiş ve tasarlanmıştır ve yeni uluslararası standartlarla tamamen uyumludur: ISO5211, DIN3337 ve VDINDE-3845, NAMUR standardı. Ürünler ulusal teknik denetim kurumunun denetiminden geçmiş ve ISO9001:2000 uluslararası kalite sistem gösterimini geçmiştir. Ürünler kimya endüstrisi, petrol rafinerisi, madencilik, enerji santralleri, metalurji, inşaat, ilaç, gıda, gaz, bilimsel araştırma vb. alanların otomatik kontrolünde yaygın olarak kullanılmaktadır.

Şirket, "daha iyiyi takip etmek, önce teknolojiyi, samimiyeti ve güvenilirliği" kurumsal ilkesine bağlı kalmaktadır. Müşterilere tatmin edici hizmetler sunmak ve ilgili sektörlerde nispeten istikrarlı ve iyi bir işbirliği ilişkisi kurmak için mükemmel yönetim, yüksek kalite, iki kat verimlilik sağlamaya kararlıyız. Şirketteki tüm meslektaşlarım, birlikte mükemmellik yaratmak için sizinle işbirliği yapmayı içtenlikle umuyor.

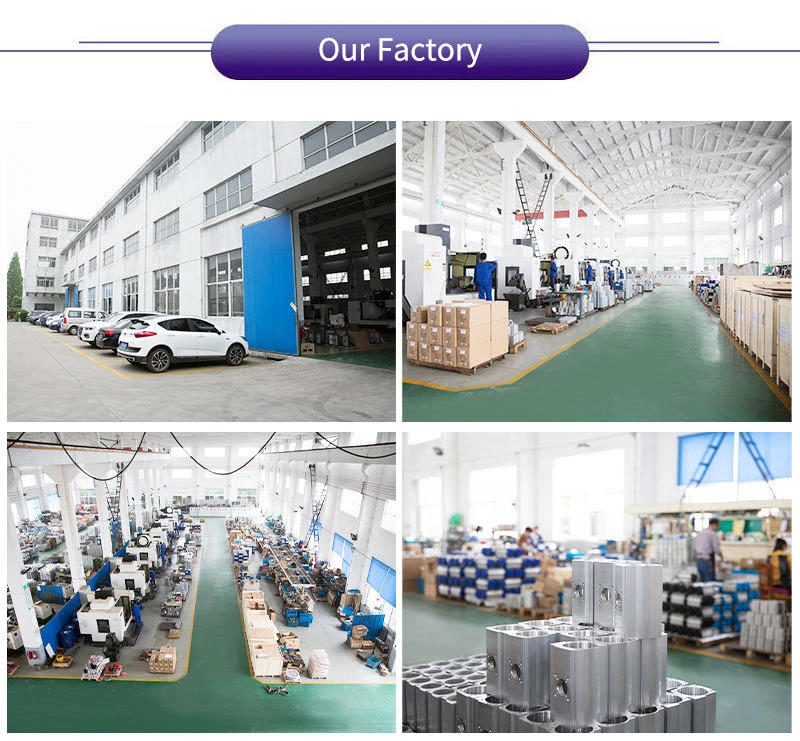

Our Factory
