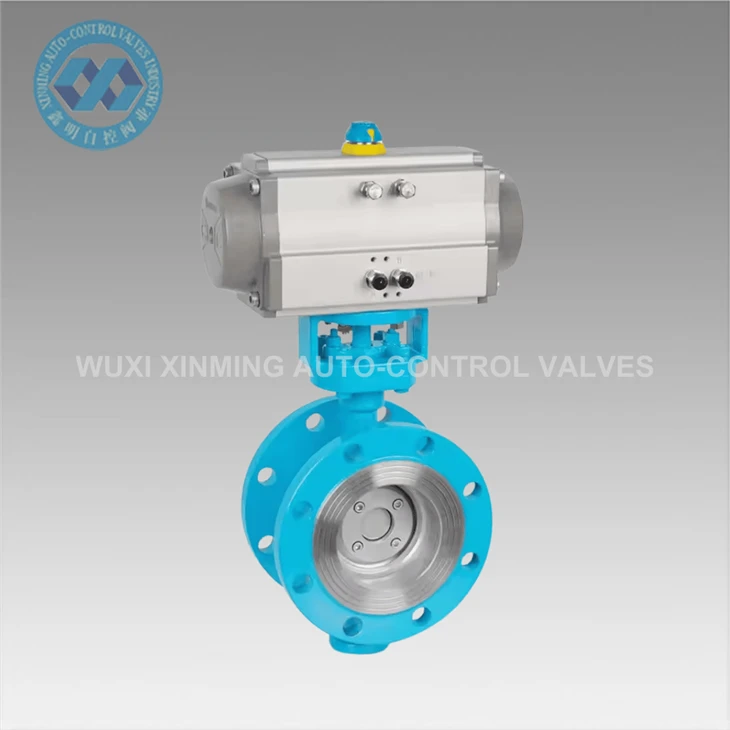

Pnömatik flanşlı kelebek vana, belirli bir pnömatik kelebek vana türüne aittir. Valf gövdesinin her iki ucunda da flanşlar bulunur. Bu flanşlar cıvatalar kullanılarak boru flanşlarına sabitlenir. Bu tasarım ona mükemmel sızdırmazlık performansı ve yüksek basınç - taşıma kapasitesi sağlar. Sonuç olarak, orta - ile - arası yüksek basınç, büyük boru çapları veya katı sızdırmazlık gereksinimlerinin mevcut olduğu endüstriyel boru hattı sistemlerinde kapsamlı uygulamalar bulur.
Temel Özellikler
Flanş Bağlantısı :Vana gövdesinin her iki ucunda standart flanşlar (GB, ANSI, DIN vb.) bulunmaktadır. Boru flanşlarına cıvatalarla bağlanır ve sızdırmazlık contaları (kauçuk, metal sargılı contalar) arayüzün sızdırmazlığını sağlar. Avantajları: Yüksek - basınç (PN16–PN40) ve büyük - çap (DN50–DN2000) senaryoları için uygundur. Titreşime ve gevşemeye karşı dayanıklıdır, sökülmesi ve bakımı kolaydır.
Pnömatik Aktüatör: Büyük bir çıkış torkuna sahip olan ve valf plakasını 0 dereceden 90 dereceye kadar döndürebilen tek - etkili (yay geri dönüşü) veya çift - etkili (iki - yollu pnömatik kontrol) silindir ile donatılmıştır. Hassas açma ayarı elde etmek için 4–20 mA sinyalleri veya veri yolu iletişimini (PROFIBUS, HART) destekleyen akıllı bir konumlayıcı (IP67 koruma seviyesi gibi) isteğe bağlı olarak yapılandırılabilir.
Sızdırmazlık Tasarımı
Yumuşak Sızdırmazlık: Valf yuvaları, normal - sıcaklığa (-20~120 derece) ve aşındırıcı olmayan ortamlara (su, hava, yağlar) uygun olan EPDM veya NBR kauçuktan yapılmıştır. Sızıntı seviyesi Sınıf VI'ya (sıfır sızıntı) ulaşır.
Sert Sızdırmazlık: Yüksek sıcaklıklara (425 dereceye eşit veya daha az), yüksek basınçlara ve partikül ortamlara (buhar, toz gibi) dayanabilen paslanmaz çelik + grafit yüzey kaplama veya metal - - - metal sızdırmazlık kullanır.
