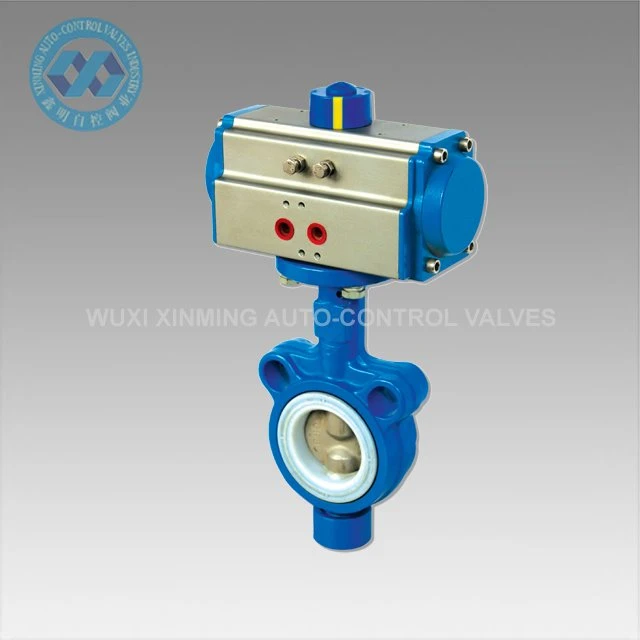

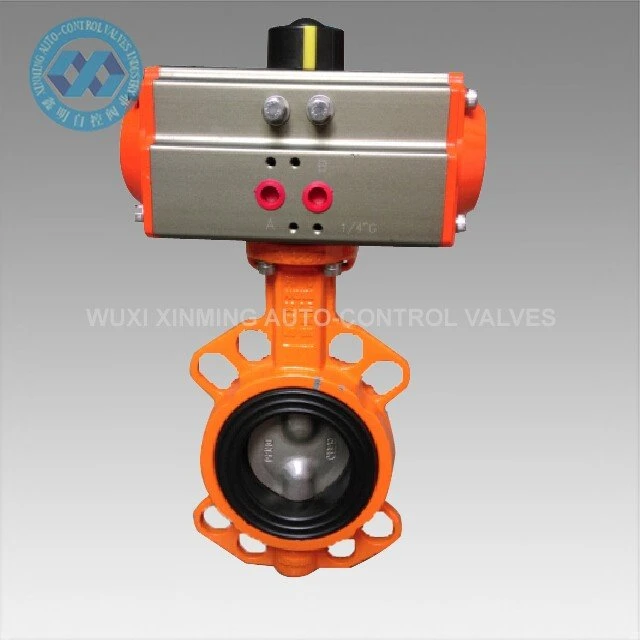

Gofret kelebek vana basit bir yapıya, küçük boyuta, hafifliğe, düşük maliyete, uygun kontrol ve çalıştırmaya, geniş etkili sirkülasyon alanına, hızlı açma ve kapamaya, iş gücünden tasarrufa ve iyi sızdırmazlık performansına sahiptir ve metal sert conta ve elastik conta avantajlarına sahiptir.
Akışı, basınçlı havayla çalışan{0}motorla çalışan valflerden daha hızlı otomatik olarak başlatmak ve durdurmak için. Aktüatöre giden havayı, birlikte verilen elektrikli pilot vanayı veya manuel açma/kapama vanasını kullanarak kontrol etmelisiniz. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşüne gerek yoktur.
Aktüatör, hareketi en aza indirmek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel geçersiz kılma, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Ürün Detayları
| Ürün Adı | Gofret Kelebek Vana |
| Marka adı | XM ve OEM de kabul edilir |
| Kelebek Vana boyutu | 25mm-1000mm |
| Sertifikasyon | CE, ATEX, SIL3, ISO9001:2016 |
| Vana Tipi | Kelebek |
| Birlikte Kullanım İçin | Su, Petrol, Hava, Doğal Gaz, Buhar, İçme Suyu |
| Mühür Malzemesi | EPDM Kauçuk, NBR, PTFE, metal--metale- |
| Teknik Özellikler Karşılandı | API609 |

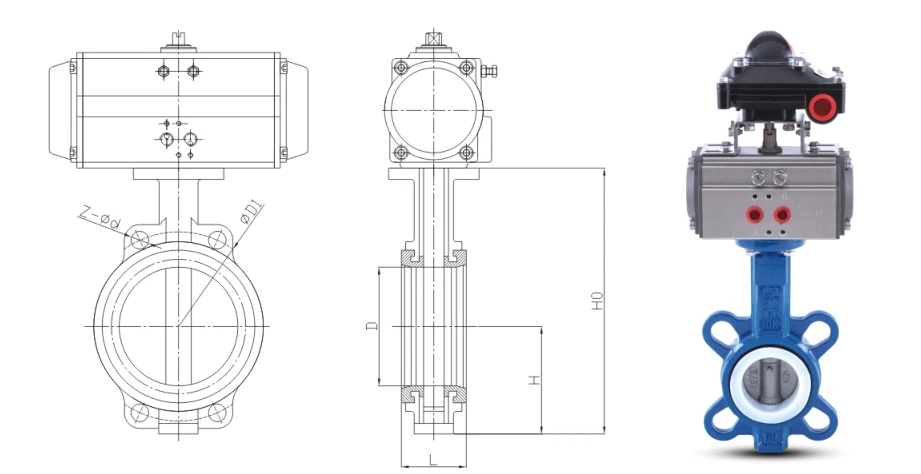

Teknik Parametre:
| Nominal çap | D (mm) | D1 (mm) | Hmm) | H0 (mm) | Uzunluk (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inç | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Vana tasarımı ve imalatı | GB/T12238 standardına göre | ||||||
| Vana flanş boyutu | GB/T9113, GB/T17241.6 standardına göre | ||||||
| Vananın yapısal uzunluğu | GB/T12221 standardına göre | ||||||
| Vana muayenesi ve deneyi | GB/T13927 standardına göre | ||||||
Ürün Özellikleri:
• Hafif ve kompakt: Aynı kalibrenin ağırlığı sürgülü vananın yalnızca 1/6'sı kadardır ve montaj alanı %50 oranında azaltılır
• Çift yönlü kabarcıklı-sınıf conta: EPDM/NBR/VITON/PTFE elastik valf yuvası, sıfır sızıntı (ISO 5208 Oranı A)
• Düşük tork: Aerodinamik kelebek plaka + kendinden-yağlamalı manşon, manuel, pnömatik ve elektrikli aktüatörlerle çalıştırılması kolaydır
• Çevrimiçi bakım: Vana gövdesi boru hattının içine uzanmaz ve kelebek plakası, sökme ve takma için dört flanş cıvatası gevşetilerek dışarı çekilebilir.
• Çok işlevli: Tamamen açılıp kapatılabilir ve ayrıca 15 derece ~75 derece aralığında hassas bir şekilde kısılabilir
Ürün Uygulamaları:
• Belediye suyu: ham su, temiz su, kanalizasyon, pompa istasyonu izolasyonu
• HVAC: merkezi klima, bölgesel ısıtma, soğutma suyu sirkülasyonu
• Gıda ve ilaç: CIP/SIP temizleme sistemi, isteğe bağlı FDA 3A sanitasyon sınıfı
• Kimyasal ve petrokimya: zayıf asit ve alkali, solvent, toz, pnömatik taşıma boru hattı
• Güç enerjisi: soğutma kulesi, yoğuşma suyu, yangın söndürme sistemi
Tedarik Yeteneği
Tedarik Yeteneği: Aylık 1000 adet, Pnömatik Kelebek Vana
Paketleme ve Teslimat
Paketleme detayı:
1) Büyük miktarda ise kontrplak kutu
2) Az miktarda ise, bir Karton veya Kontrplak palet
Kalkış limanı: Şanghay, Çin
Kurşun zamanı:
|
Miktar (Birimler) |
1-50 |
51-1000 |
＞1001 |
|
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman(gün) |
Stoktaki ürünler |
30 |
Müzakere edilecek |
Hizmetimiz
1)7x24 saat yardım hattı
2) Sıkı kalite kontrol
3) Uygun fiyata kaliteli
4)Sonrasında-Mükemmel hizmet
5) Çevrimiçi teknik destek
6) Hızlı teslimat süresi
Seçim ve Sipariş İpuçları:
Ortam 2 mm'ye eşit veya daha büyük parçacıklar içerdiğinde, lütfen sert bir conta veya çift eksantrik bir yapı seçin.
Yangın güvenliği istendiğinde grafit dolgu + SS316L splint seçilebilir.
Elektrikli 24 V/220 V, pnömatik çift etkili/yay sıfırlama, limit anahtarı, tam konumlayıcı seti sağlayın.
Wafer Kelebek Vana CAD çizimlerine, 3D modellere veya proje özelleştirme çözümlerine ihtiyacınız varsa lütfen iletişime geçin: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Hakkımızda:

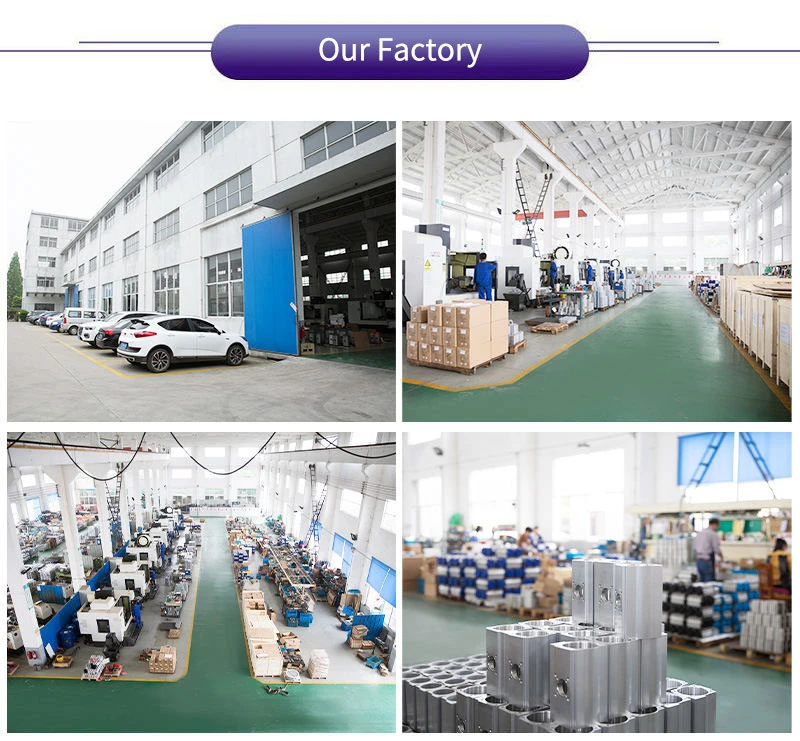

Wuxi Xinming Auto-kontrol Valves Co., Ltd., ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartlarıyla uyumlu, ISO9001 sertifikalı XM serisi pnömatik aktüatörler ve otomatik kontrol vanalarının üretiminde uzmanlaşmıştır. Gelişmiş Ar-Ge yetenekleri ve üretim tesisleriyle ürünlerimiz, yenilikçi çözümler ve güvenilir performans aracılığıyla "Önce Teknoloji, Mükemmel Kalite" taahhüdümüzü somutlaştırarak, petrol ve gaz, kimya ve enerji santralleri dahil olmak üzere çeşitli sektörlere hizmet vermektedir.
