Ürüne Genel Bakış

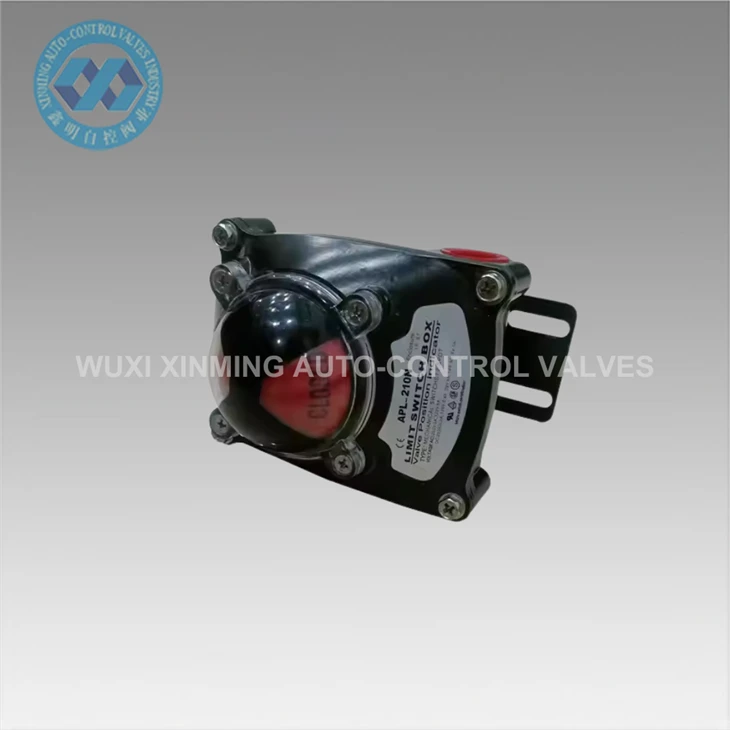

APL-210N Mekanik Limit Anahtarı Kutusu, endüstriyel otomasyon sistemlerinde hassas valf konumu göstergesi ve geri bildirimi için tasarlanmıştır. Kontrol sistemlerine güvenilir açma/kapama durum sinyalleri sağlamak için pnömatik döner aktüatörlerde ve küresel vanalar ve kelebek vanalar gibi çeyrek dönüşlü vanalarda yaygın olarak kullanılır.
Bu limit anahtar kutusu, valf gövdesinin mekanik dönüşünü dahili bir kam mekanizması aracılığıyla elektriksel anahtarlama sinyallerine dönüştürerek otomatik valf çalışması sırasında doğru konum izleme sağlar. Güvenli ve istikrarlı sistem kontrolü için gerçek-zamanlı valf durumu geri bildiriminin gerekli olduğu proses endüstrilerinde önemli bir bileşendir.
Çalışma Prensibi
APL-210N, pnömatik bir aktüatörün üzerine monte edilir ve valf gövdesine mekanik olarak bağlanır. Valf 0 derece ile 90 derece arasında döndüğünde, anahtar kutusu içindeki kam buna göre döner ve dahili mekanik anahtarları tetikler.
Bu anahtarlar, PLC'ye veya kontrol sistemlerine, vananın tamamen açık veya tamamen kapalı konumda olduğunu belirten AÇIK/KAPALI sinyalleri gönderir. Üst kapaktaki görsel gösterge, cihazı açmadan yerinde net doğrulama sağlar.
Teknik Özellikler
| Modeli | APL-210N |
| Ürün Tipi | Mekanik Limit Anahtarı Kutusu |
| Başvuru | Valf konum göstergesi |
| Uyumlu Vanalar | Küresel vana, Kelebek vana |
| Dönüş Aralığı | 0 derece – 90 derece |
| Muhafaza Malzemesi | Alüminyum Alaşım |
| Koruma Sınıfı | IP67 |

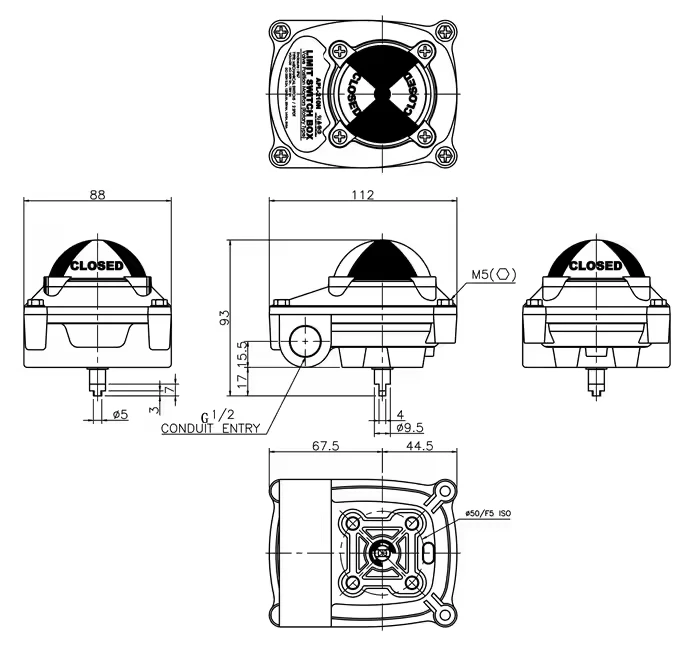

| Montaj Standardı | NAMUR |
| Sinyal Türü | Mekanik AÇMA/KAPAMA anahtarı |
| Kurulum | Monte edilmiş pnömatik döner aktüatör |
Uygulamalar
APL-210N limit anahtar kutusu, valf konumu geri bildirimi gerektiren endüstriyel otomasyon sistemlerinde yaygın olarak kullanılır:
- Petrol ve gaz boru hattı valf kontrol sistemleri
- Su arıtma ve atık su tesisleri
- Kimyasal işleme tesisleri
- Güç üretim sistemleri
- Endüstriyel proses otomasyon hatları
- HVAC ve genel akış kontrol sistemleri
Tipik çalışmada, bir kelebek vanayı çalıştıran bir pnömatik aktüatör üzerine monte edilir ve burada güvenli proses izleme için vananın açık/kapalı durumunu kontrol odasına sürekli olarak bildirir.
