Pnömatik Genişletilmiş Kaynak Top Valfi: Ürün Giriş
Genel bakış
Pnömatik genişletilmiş kaynak bilyalı vanası, yüksek dayanıklılık, sıkı sızdırmazlık ve yüksek sıcaklık veya aşındırıcı ortamla uyumluluk gerektiren uygulamalar için tasarlanmış özel bir akış kontrol cihazıdır. Genişletilmiş bir gövde ve kaynaklı bir yapıya sahip olan bu valf, petrol ve gaz, petrokimyasallar ve aşırı koşullar altında güvenilirlik ve performansın kritik olduğu enerji üretimi gibi endüstriler için idealdir. Sağlam malzemeler, hassas pnömatik çalıştırma ve genişletilmiş tasarım kombinasyonu, zorlu ortamlarda optimum performans sağlar.
Yapısal özellikler
1. Valf gövdesi:
- Aşırı sıcaklıklara ve basınçlara yüksek mukavemet ve direnç sağlayan karbon çeliği, paslanmaz çelik veya alaşım çelikten yapılmıştır.
-Kaynaklı bir yapıya sahiptir ve yüksek entegre uygulamalar için uygun sızdırmaz ve sağlam bir tasarım sağlar.
2. Genişletilmiş gövde:
- Genişletilmiş kök tasarımı, valfin yalıtım veya yüksek sıcaklık ortamlarına sahip boru hatlarına monte edilmesini sağlar ve aktüatörü ısı hasarından korur.
- Kök, paslanmaz çelik veya yüksek mukavemetli alaşımdan yapılmıştır, bu da dayanıklılık ve korozyona karşı direnç sağlar.
3. Top:
- Top, gelişmiş aşınma direnci için genellikle sert malzemeler (örn. Tungsten karbür) ile kaplanmış paslanmaz çelik veya alaşım çelikten hassas bir şekilde işlenir.
-Tam delikli veya azaltılmış delikli bir konfigürasyonla tasarlanan tam delikli tasarım, basınç düşüşünü en aza indirir ve kolay temizliğe izin verir.
4. Koltuklar:
- Yüksek sıcaklık ve aşındırıcı ortamla mükemmel sızdırmazlık performansı ve uyumluluk sağlayan PTFE, Peek veya metal contalardan yapılmıştır.
-Koltuklar, yüksek basınçlı koşullar altında bile kabarcık geçirmez kapanma sağlar.

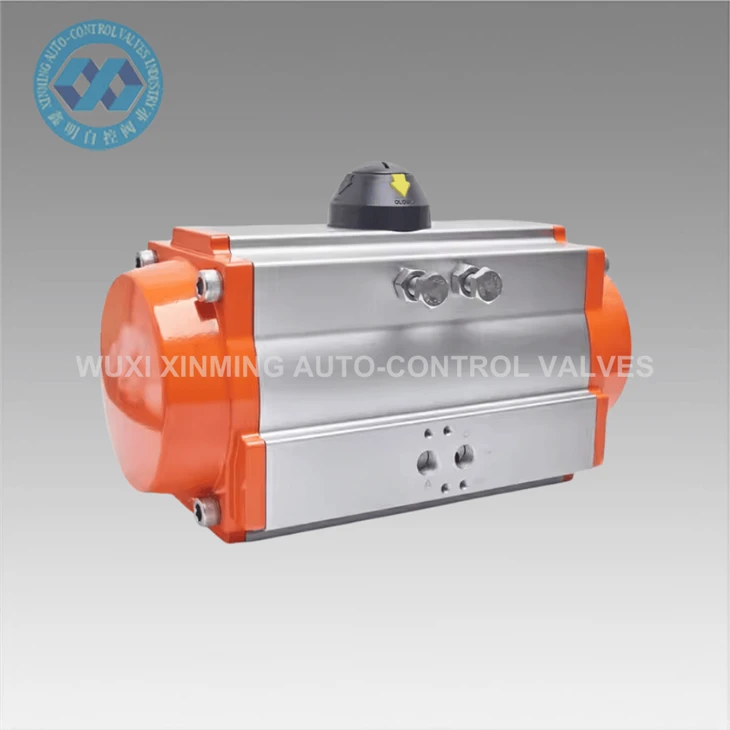

5. Pnömatik Aktüatör:
- Aktüatör, hafif ve dayanıklı yapı sunan alüminyum alaşım veya paslanmaz çelikten yapılmıştır.
-Farklı operasyonel ihtiyaçlar için esneklik sağlayan çift etkili veya yay döndürme konfigürasyonlarında mevcuttur.
- Hassas kontrol ve otomasyon için konumlandırıcılar, sınır anahtarları ve solenoid vanalarla donatılmıştır.
6. Mühürler ve contalar:
-Yüksek kaliteli contalar ve contalar sızdırmaz işlemden ve aşınma ve yıpranmaya karşı direnç sağlar.
- Çok çeşitli sıcaklıklar ve basınçlarla uyumludur.
Çalışma prensibi
Pnömatik genişletilmiş kaynak bilyalı valf, hassas akış kontrolü ve güvenilirliği sağlayarak basit ama oldukça etkili bir mekanizma üzerinde çalışır:
1. Açık pozisyon:
- Pnömatik aktüatör aktive edildiğinde, gövdeyi ve bileyi 90 derece döndürür.
- Topun deliği boru hattı ile hizalanır ve medyanın minimum dirençle akmasına izin verir.
2. Kapalı pozisyon:
- Aktüatör gövdeyi 90 derece geri döndürdüğünde, top akışı engellemek için döner ve koltuklara sıkıca bastırır.
- Koltuklar herhangi bir sızıntıyı önleyerek kabarcık geçirmez bir conta sağlar.
3. Akış düzenlemesi:
- Topu kısmen döndürerek, valf akışı modüle edebilir ve değişken akış hızları gerektiren uygulamalar için kesin kontrol sağlar.
