Endüstriyel otomasyon sistemlerinde birçok firma vana kontrolünde yavaş tepki hızı, yetersiz tork, düşük otomasyon seviyesi, sık bakım gibi sorunlarla sıklıkla karşılaşmaktadır. Özellikle vanaların sık sık açılıp kapanmasını gerektiren boru hattı sistemlerinde dengesiz aktüatör performansı yalnızca üretim verimliliğini etkilemekle kalmaz, aynı zamanda güvenlik tehlikeleri de oluşturabilir.
Açı Hareketli Pnömatik Aktüatör, çeşitli 90 derecelik döner valfler için istikrarlı, hızlı ve güvenilir otomatik kontrol sağlayarak bu sorunları çözmek için tasarlanmıştır.
Açı Hareketli Pnömatik Aktüatör, basınçlı havayla çalıştırılan bir aktüatördür. Dahili bir aktarım mekanizması aracılığıyla pnömatik enerjiyi açısal dönme hareketine dönüştürür, böylece vananın açılıp kapanmasını sağlar.
Bu aktüatör esas olarak küresel vanalar, kelebek vanalar ve tapalı vanalar gibi açısal stroklu vanaları kontrol etmek için kullanılır. Kompakt yapısı, istikrarlı çalışması ve hızlı tepkisi ile endüstriyel otomatik boru hattı sistemlerinde önemli bir kontrol cihazı haline gelir.

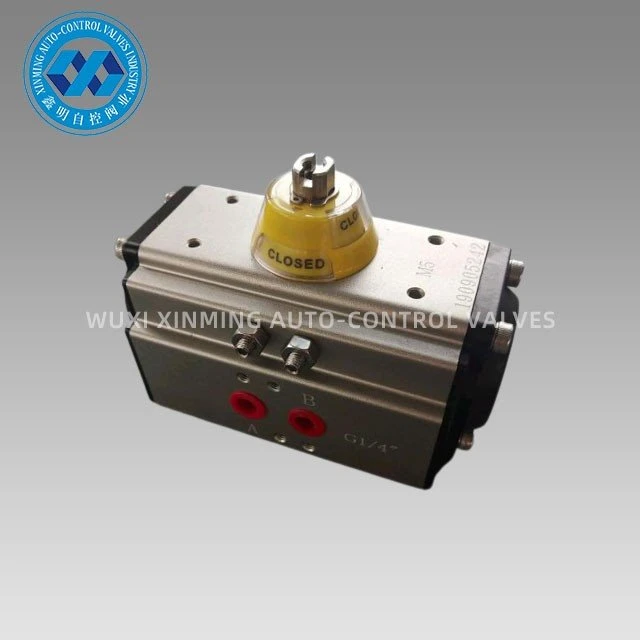

XM serisi Açı Hareketli Pnömatik Aktüatör, kelebek vanaları, küresel vanaları ve döner hareketli makineleri otomatik olarak kontrol etmek için kullanılır. Sert oksidasyon işlemine tabi tutulmuş hassas döküm alüminyum alaşımlı çift{- kremayerli pistonlar, dönüş açısı doğruluğunu ve görev ömrünü artırır. Sert-oksidasyona sahip aktüatör gövdesi çizilmeyi etkili bir şekilde önleyebilir.
Ürün Özellikleri
|
Ürün adı |
Açı Hareketli Pnömatik Aktüatör |
|
Malzeme |
Paslanmaz Çelik / Alüminyum alaşımı |
|
Sertifika |
ISO9001: 2015, CE, ATEX, SIL3 |
|
İşlev |
AÇIK / KAPALI |
|
Başvuru |
Otomasyon Küresel vana, Otomasyon Kelebek vana |
|
Sıcaklık Aralığı |
-40~150 derece C |
|
Teslimat süresi |
normalde 7 gün içinde. |
|
Nakliye limanı |
Şanghay, Ningbo vb. |
|
Paket detayı |
Her karton içeride, kontrplak kutu (okyanus sevkiyatı) veya palet (hava sevkiyatı) dışında |
|
Dönme Açısı |
0~90 derece/ 0~120 derece/ 0~180 derece |
|
Yapı |
kremayer ve pinyon döner aktüatör |
|
Yüzey İşlem |
sert anotlama |
|
Çalışma Sıcaklığı |
Normal Sıcaklık: -20 derece ~ 80 derece (-4 derece F ~ 176 derece F) |
|
Bağlantı |
NAMUR, ISO5211 ve DIN3337 |
|
Kapak Rengi |
destek özelleştirilmiş |
|
Tip |
çift etkili ve tek etkili |
|
Gösterge |
Destek özelleştirilmiş |
|
Aksesuarları Yükle |
Limit Anahtarı Kutusu / Solenoid Valf / Valf Konumlandırıcı vb. |
|
vana Aksesuarları |
Manuel Geçersiz Kılma Şanzımanı |
|
Piston |
Sert Eloksal |
|
Orta |
Su, Yağ, Hava veya aşındırıcı ortam |
|
Modeli |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Tedarik Yeteneği
Yeterli standart model stoğumuz var ve bunları hızlı bir şekilde teslim edebiliyoruz.
Küçük{0}parti özelleştirilmiş üretimin 7 gün içinde en hızlı şekilde tamamlanmasıyla OEM/ODM özelleştirmesini destekler.
Paketleme ve Teslimat
Paketleme detayı:
1). İçinde köpük ambalajlı ayrı karton
2) okyanus nakliyesi için kontrplak kutu
3) Hava sevkiyatı için kontrplak palet
Kalkış limanı: Şanghay, Çin
Kurşun zamanı:
|
Miktar (Birimler) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman(gün) |
Stoktaki ürünler |
7 |
20 |
Müzakere edilecek |
Avantaj
İşlem doğruluğunu ve görev ömrünü sağlamak için tüm işlemler CNC tarafından tek-bir-zamanda oluşturulur.

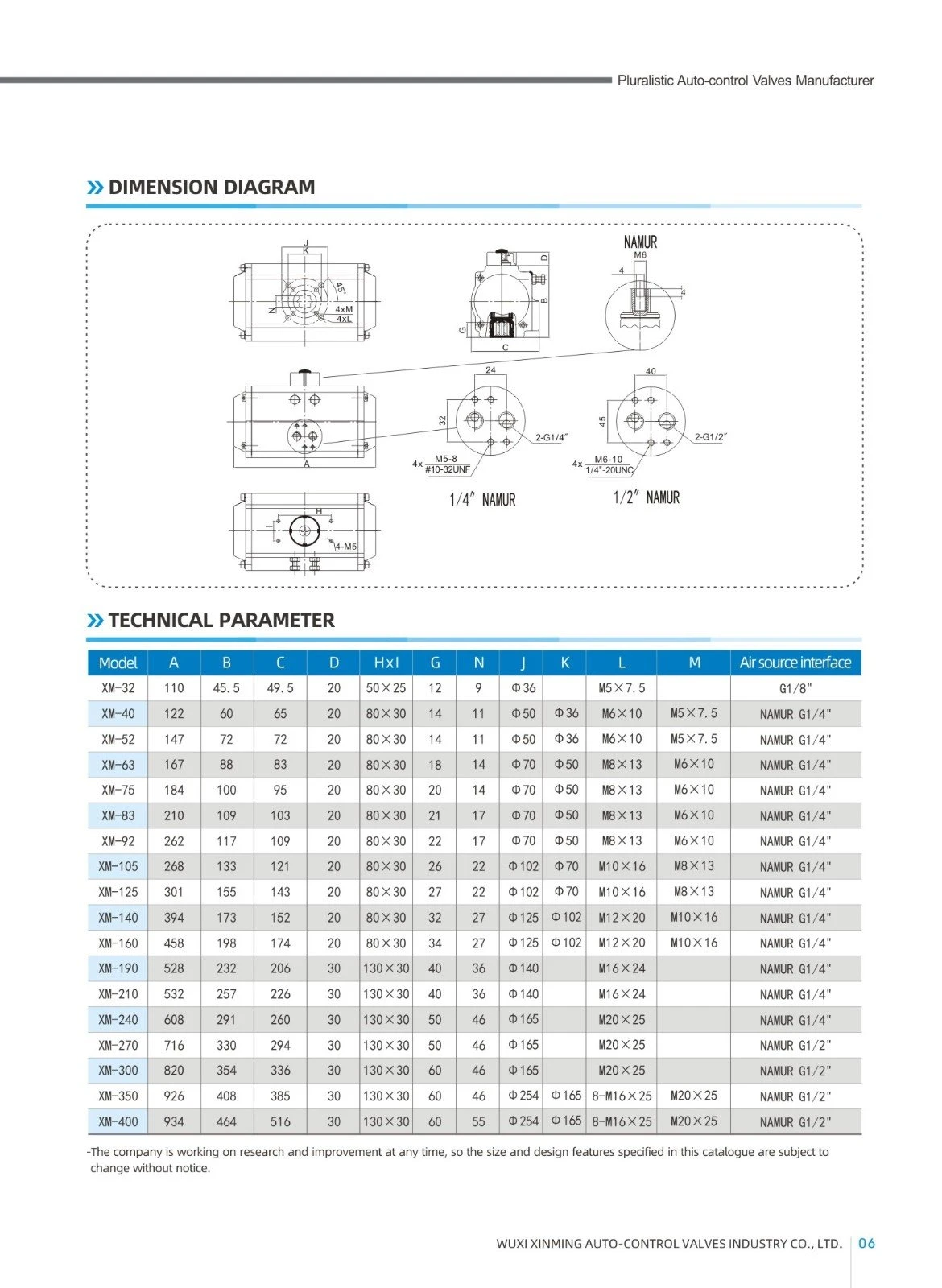

Açı Hareketli Pnömatik Aktüatör Boyutları
XM ÇİFT ETKİLİ AKTÜATÖR ÇIKIŞ TORK TABLOSU
|
Modeli |
Giriş hava basıncı(birim:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Hava basıncı çıkış torku (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
