Kurulum sırasında bir seramik bilyalı vananın uygun şekilde hizalanmasını sağlamak, optimal performansı ve uzun ömürlülüğü için çok önemlidir. Saygın bir seramik bilyalı valf tedarikçisi olarak, bu sürecin önemini anlıyorum ve kesin hizalamanın nasıl elde edileceği konusunda değerli bilgiler paylaşmak için buradayım.
Hizalamanın önemini anlamak
Kurulum sürecine girmeden önce, uygun hizalamanın neden bu kadar hayati olduğunu anlamak önemlidir. Yanlış hizalanmış bir seramik top vanası, sızıntılar, azaltılmış akış kontrolü, erken aşınma ve yırtılma ve hatta sistem arızaları gibi bir dizi soruna yol açabilir. Bir valf doğru bir şekilde hizalanmadığında, top valf gövdesi içinde düzgün bir şekilde oturamayabilir, bu da sıvı veya gazın kaçmasına izin veren boşluklara neden olabilir. Bu sadece sistemin verimliliğinden ödün vermekle kalmaz, aynı zamanda belirli uygulamalarda güvenlik riskleri de oluşturabilir.
Ön Kurulma Hazırlığı
Uygun hizalamanın sağlanmasının ilk adımı kapsamlı kurulum hazırlığıdır. Valfi ve flanşlar, contalar ve borular gibi tüm ilgili bileşenleri dikkatlice inceleyerek başlayın. Valfin hizalanmasını veya performansını etkileyebilecek hasar, deformasyon veya enkaz belirtilerini kontrol edin. Kir, pas veya diğer kirleticileri çıkarmak için tüm bileşenleri iyice temizleyin.
Ardından, uygun bir uyum sağlamak için valfin ve boruların boyutlarını ölçün. Valf, belirli uygulama için doğru boyut ve basınç derecelendirmesinde olmalıdır. Borulamanın düz ve yanlış hizalanmaya neden olabilecek viraj veya bükülmelerden arınmış olduğunu doğrulamak da önemlidir. Gerekirse, boruları düzeltmek veya gerekli ayarlamaları yapmak için uygun araçları kullanın.
Hizalama teknikleri
Görsel inceleme
Görsel inceleme, hizalama işlemini başlatmak için basit ama etkili bir yoldur. Valfi boru sistemi içine istenen konuma yerleştirin ve belirgin bir yanlış hizalama belirtisi olup olmadığını görsel olarak kontrol edin. Valf flanşları ve boru flanşları arasındaki boşlukları veya valf gövdesinin borularla görünür yanlış hizalanmasını arayın. Valfin düz ve düz olup olmadığını belirlemenize yardımcı olmak için düz bir veya seviye kullanın.
Hizalama araçlarının kullanımı
Görsel incelemeye ek olarak, hassas hizalamayı sağlamaya yardımcı olabilecek birkaç hizalama aracı mevcuttur. Yaygın olarak kullanılan bir araç bir lazer hizalama sistemidir. Bu sistem, valf ve borulara bir lazer ışını yansıtarak hizalamayı doğru bir şekilde ölçmenize ve ayarlamanıza olanak tanır. Lazer hizalama sistemleri oldukça doğrudur ve en ufak yanlış hizalamaları bile tespit edebilir.
Başka bir yararlı araç bir kadran göstergesidir. Valf ve borular arasındaki yanlış hizalama miktarını ölçmek için bir kadran göstergesi kullanılabilir. Kadran göstergesini valfe veya borulara takarak ve yüzey boyunca hareket ettirerek, istenen hizalamadan sapmaları ölçebilirsiniz. Bu bilgiler daha sonra gerekli ayarlamaları yapmak için kullanılabilir.
Flanş hizalaması
Seramik bilyalı valfin genel hizalaması için uygun flanş hizalaması çok önemlidir. Flanşlar kullanarak valfi borulara bağlarken, flanş yüzlerinin paralel olduğundan ve cıvata deliklerinin uygun şekilde hizalandığından emin olun. Hizalama işlemi sırasında flanşları yerinde tutmak için bir flanş hizalama aracı veya bir dizi cıvata kullanın. Flanşlar üzerindeki eşit olmayan stresi önlemek için cıvataları eşit olarak sıktığınızdan emin olun, bu da yanlış hizalanmaya neden olabilir.
Kurulum işlemi
Hizalama doğrulandıktan sonra, kuruluma devam etme zamanı. Valfin ve boruların flanş yüzlerine uygun bir conta uygulayarak başlayın. Conta, belirli uygulama için doğru boyut ve malzeme olmalıdır. Valfi dikkatlice konuma getirin ve cıvata deliklerini boru flanşlarındakilerle hizalayın. Cıvataları deliklere yerleştirin ve el - valfi yerinde tutmak için sıkın.
Ardından, cıvataları önerilen tork değerine sıkmak için bir tork anahtarı kullanın. Aşırı - sıkma veya daha düşük - cıvataların sıkılması yanlış hizalanmaya veya sızıntılara yol açabilir. Doğru tork değerleri için valf üreticisinin özelliklerine bakın. Sıkma kuvvetinin eşit dağılımını sağlamak için cıvataları bir criss - çapraz desende sıkın.
Test ve Doğrulama
Kurulum tamamlandıktan sonra, uygun hizalama ve işlevselliği sağlamak için valfi test etmek önemlidir. Herhangi bir sızıntıyı kontrol etmek için bir basınç testi yapın. Sistemdeki basıncı yavaş yavaş arttırın ve herhangi bir sızıntı belirtisi için valfi izleyin. Herhangi bir sızıntı tespit edilirse, hemen sistemi kapatın ve gerekli ayarlamaları yapın.
Basınç testine ek olarak, valfin doğru çalıştığını doğrulamak için bir akış testi de gerçekleştirin. Düzgün çalışma ve uygun akış kontrolü sağlamak için valfi birkaç kez açın ve kapatın. Kabul edilebilir aralıkta olduklarından emin olmak için akış hızını ve valf üzerindeki basınç düşüşünü kontrol edin.
Çözüm
Kurulum sırasında bir seramik bilyalı vananın uygun şekilde hizalanması, göz ardı edilmemesi gereken kritik bir adımdır. Yukarıda özetlenen adımları izleyerek, valfin doğru şekilde takıldığından ve en uygun şekilde çalıştığından emin olabilirsiniz. Seramik bilyalı bir valf tedarikçisi olarak, müşterilerimize yüksek kaliteli vanalar ve kapsamlı destek sağlamaya kararlıyım. Herhangi bir sorunuz varsa veya seramik bilyalı vanalarımızın kurulumuyla ilgili daha fazla yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Ürünlerimizden en iyi şekilde yararlanmanıza ve projelerinizin başarısını sağlamanıza yardımcı olmak için buradayız.

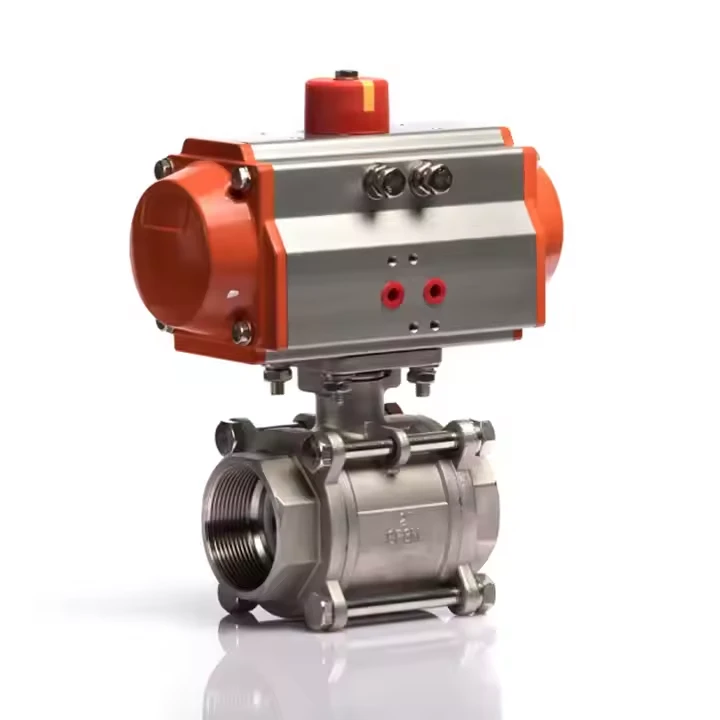

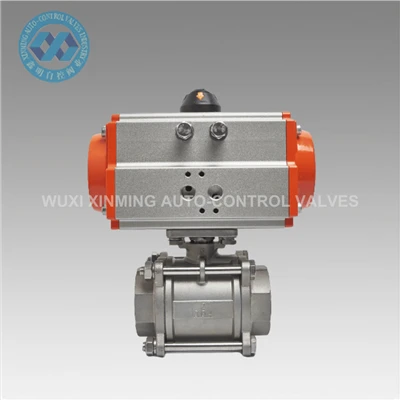

Ürün yelpazemizi keşfetmekle ilgileniyorsanız,2 adet iplik top vanası-Pnömatik iplik bilyalı vanalar: Endüstriyel boru hattı sistemlerindeki çekirdek vanalar, VePnömatik dişli bilyalı valf.
Seramik bilyalı valf kurulumu ve hizalaması hakkında daha fazla bilgi için, özel gereksinimlerinizi ve potansiyel tedariklerinizi tartışmak için bize ulaşmaktan çekinmeyin. Uzman ekibimiz, endüstriyel ihtiyaçlarınız için en iyi çözümleri bulmanıza yardımcı olmaya hazırdır.
Referanslar
- Önde gelen üreticilerin valf kurulum ve bakım kılavuzları
- Valf kurulumu ve hizalama için endüstri standartları ve yönergeleri
