Selam! İnce bilyalı vanalar tedarikçisi olarak, kurulum sırasında uygun hizalamanın ne kadar önemli olduğunu ilk elden gördüm. Yanlış hizalanmış bir ince bilyalı vana, sızıntı, azaltılmış akış verimliliği ve hatta erken aşınma ve yıpranma gibi her türlü soruna yol açabilir. Bu blogda, kurulum sırasında ince bir bilyalı vananın uygun şekilde hizalanmasını nasıl sağlayacağınız konusunda bazı ipuçlarını paylaşacağım.
Ön -kurulum kontrolleri
Kurulum işlemine başlamadan önce, birkaç kontrol yapmak önemlidir. Öncelikle, iş için doğru vanaya sahip olduğunuzdan emin olun. Valfin özelliklerini sistem gereksinimlerinize göre kontrol edin. Boru hattı için çok küçük veya çok büyük bir valfle sonuçlanmak istemezsiniz.
Valfi görünür hasar için inceleyin. Çatlaklar, ezikler veya herhangi bir korozyon belirtisi arayın. Hasarlı bir valf, mükemmel bir şekilde hizalanmış olsa bile düzgün çalışmaz. Ayrıca, valfin ve boru hattının çiftleşme yüzeylerini kontrol edin. Temiz ve enkaz içermemelidirler. Herhangi bir kir veya kir, uygun bir contayı ve hizalamayı önleyebilir.
Ölçme ve işaretleme
Doğru ölçüm, uygun hizalamanın anahtarıdır. Boru hattının ve valfin çapını ölçmek için bir bedeli veya kaliper gibi güvenilir bir ölçüm aracı kullanın. Ölçümlerin eşleştiğinden emin olun. Önemli bir fark varsa, bir adaptör veya farklı bir valf aramanız gerekebilir.
Ölçümleri doğruladıktan sonra, boru hattını ve valfi işaretleyin. Hem boru hattının hem de valfin merkez çizgisini işaretleyin. Bu, kurulum sırasında bunları doğru hizalamanıza yardımcı olacaktır. İşaretleri yapmak için kalıcı bir işaretleyici veya bir yazar kullanabilirsiniz.
Valfin konumlandırılması
Valfi konumlandırırken, akış yönünü düşünmek önemlidir. Çoğu ince bilyalı vanaların akış yönünü gösteren bir ok vardır. Valf üzerindeki okun boru hattındaki akış yönü ile hizalandığından emin olun. Yanlış akış yönü, performansın azalmasına ve hatta valfte hasara yol açabilir.
Valfi boru hattına dikkatlice yerleştirin. Valf ve boru hattının merkez çizgilerini olabildiğince yakından hizalamaya çalışın. Daha büyük valfler için bir vinç veya vinç gibi bir kaldırma cihazı kullanmanız gerekebilir. Valfin düz olduğundan ve bir tarafa eğilmediğinden emin olun.
Hizalama Araçlarını Kullanma
Doğru hizalamayı sağlamanıza yardımcı olabilecek birkaç hizalama aracı vardır. En yaygın araçlardan biri bir flanş hizalama aracıdır. İnce bilyalı vananızda flanşlar varsa, bu araç çok yararlı olabilir. Valf ve boru hattının flanşlarındaki cıvata deliklerinin hizalanmasına yardımcı olur. Bu, cıvataların kolayca yerleştirilmesini ve valfin uygun şekilde oturmasını sağlar.
Başka bir araç bir lazer hizalama aracıdır. Bu araç, kesin bir hizalama referansı sağlamak için bir lazer ışını kullanır. Özellikle uzun boru hatları için veya yüksek hassasiyet gerektiğinde yararlı olabilir. Bir lazer hizalama aracı kullanarak, valfin çok küçük bir tolerans içinde hizalandığından emin olabilirsiniz.
Cıvataları sıkılaştırmak
Valf pozisyonda olduğunda ve uygun şekilde hizalandıktan sonra, cıvataları sıkma zamanı. Ama sadece delirip hepsini bir kerede sıkmayın. Belirli bir sıkma dizisini takip etmeniz gerekir. Cıvataları çapraz bir desende sıkarak başlayın. Bu, basıncı flanşın etrafına eşit olarak dağıtmaya yardımcı olur ve uygun bir contayı sağlar.
Cıvataları önerilen tork değerine sıkmak için bir tork anahtarı kullanın. Aşırı - cıvataların sıkılması valfe veya boru hattına zarar verebilirken, altında sıkma sızıntılara yol açabilir. Doğru tork değerleri için valf kurulum kılavuzuna bakın.
Hizalamayı test etmek
Valf takıldıktan ve cıvatalar sıkıldıktan sonra hizalamayı test etmek önemlidir. Valfin düzgün bir şekilde hizalandığından emin olmak için görsel bir inceleme yapabilirsiniz. Flanşlar arasındaki boşluklar veya eğimli görünen bir valf gibi herhangi bir yanlış hizalama belirtisi olup olmadığını kontrol edin.
Ayrıca bir basınç testi de yapabilirsiniz. Sisteme basınç uygulayın ve herhangi bir sızıntı olup olmadığını kontrol edin. Sızıntılar varsa, bir yanlış hizalama işareti olabilir. Bu durumda, cıvataları gevşetmeniz, valfi yeniden düzenlemeniz ve ardından cıvataları yeniden canlandırmanız gerekebilir.
Ortak hizalama sorunları ve çözümleri
Bazen, kurulum sırasında bazı yaygın hizalama sorunlarıyla karşılaşabilirsiniz. Yaygın bir konu flanş yanlış hizalamasıdır. Bu, flanşlar düzgün bir şekilde işlenmiyorsa veya boru hattı düz değilse olabilir. Bu sorunu çözmek için hizalamayı ayarlamak için shims kullanabilirsiniz. Şimler, hizalamayı düzeltmek için flanşlar arasına yerleştirilebilen ince malzeme parçalarıdır.
Başka bir sorun Valve STEM yanlış hizalamasıdır. Bu, valfin çalışmasıyla ilgili sorunlara neden olabilir. Valf gövdesinin düzgün hareket etmediğini veya valfin açılması ve kapatılmasının zor olduğunu fark ederseniz, bunun STEM yanlış hizalamasından kaynaklanabilir. Bu durumda, valfi sökmeniz ve gövdeyi yeniden düzenlemeniz gerekebilir.
Farklı ince bilyalı vanalar için uygun hizalamanın önemi

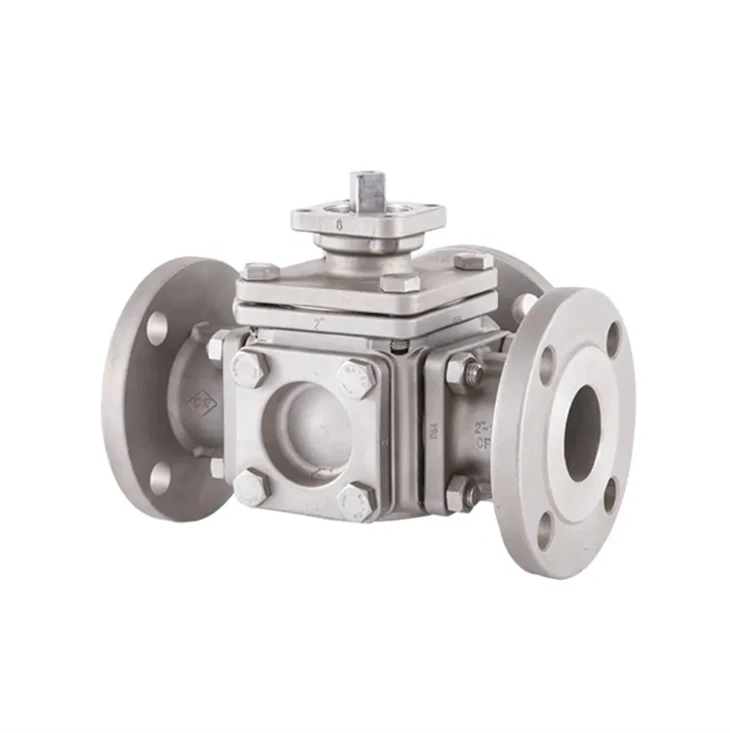

Farklı ince bilyalı valf türleri farklı hizalama gereksinimlerine sahiptir. Örneğin,180 Derece Pnömatik Aktüatör 3 Yollu Top ValfAktüatörün uygun şekilde çalıştırılmasını sağlamak için tam olarak hizalanması gerekir. Yanlış hizalanmış bir valf, aktüatörün arızalanmasına neden olarak akış kontrolü ile ilgili sorunlara yol açabilir.
.Çift Birlik L - Üç Yollu - Yollu Top ValfAyrıca dikkatli bir uyum gerektirir. L şekilli tasarım, akışı amaçlandığı gibi yönlendirmek için valfin doğru bir şekilde konumlandırılması gerektiği anlamına gelir. Herhangi bir yanlış hizalama akış modelini bozabilir ve sistemin verimliliğini azaltabilir.
Güvenilir çalışma için yüksek performanslı elektrikli bilyalı vanalaruygun hizalamaya ihtiyaç duyan başka bir türdür. Bu valfler genellikle güvenilirliğin anahtar olduğu kritik uygulamalarda kullanılır. Yanlış hizalanmış bir elektrik bilyalı vanası elektrik problemlerine yol açabilir ve sistemin genel performansını etkileyebilir.
Çözüm
Kurulum sırasında ince bir bilyalı vananın uygun şekilde hizalanmasını sağlamak, optimal performansı ve uzun ömürlülüğü için gereklidir. Bu blogda özetlediğim adımları izleyerek, kurulum öncesi kontrollerden hizalamayı test etmeye kadar, yanlış hizalanmış valflerle ilişkili birçok yaygın sorundan kaçınabilirsiniz.
Yüksek kaliteli ince bilyalı vanalar için pazardaysanız, yardım etmek için buradayız. Özel ihtiyaçlarınızı karşılamak için tasarlanmış çok çeşitli ince bilyalı vanalar sunuyoruz. İster basit bir iki yollu valf ister daha karmaşık bir üç yollu valfe ihtiyacınız olsun, sizi örtbas ettik. Herhangi bir sorunuz varsa veya gereksinimlerinizi tartışmak istiyorsanız, bize ulaşmaktan çekinmeyin. Doğru valfi bulmanıza ve düzgün bir kurulum işlemi sağlamanıza yardımcı olmaktan her zaman mutluluk duyarız.
