Yumuşak kılıf top vanalarının bir tedarikçisi olarak, bu temel bileşenlerin açılış ve kapanış mekanizmalarına hakim olmanın önemine ilk elden tanık oldum. Yumuşak seal bilyalı vanalar, güvenilir sızdırmazlık performansları ve çalışma kolaylığı nedeniyle su arıtmasından kimyasal işlemeye kadar çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Bu blog yazısında, bir yumuşak sulu bilyalı valfin açılışının ve kapatılmasının etkili bir şekilde nasıl kontrol edileceği konusunda bazı bilgiler paylaşacağım.
Yumuşak Seal Top Vanalarının Temellerini Anlamak
Kontrol yöntemlerine girmeden önce, bir yumuşak seal top vanasının temel yapısını ve çalışma prensibini anlamak çok önemlidir. Tipik bir yumuşak-kılıf top valfi, delikli, gövdesi, koltuk ve bir gövdeli bir toptan oluşur. Top, sıvı akışını kontrol eden çekirdek bileşendir. Top 90 derece döndürüldüğünde, delik akış yoluyla hizalanır ve sıvının geçmesine izin verir (açık pozisyon). Tersine, top 90 derece geri döndüğünde, delik akış yoluna diktir ve sıvı akışını (kapalı pozisyon) bloke eder.
Genellikle PTFE (politetrafloroetilen) veya NBR (Nitril Bütadien Kauçuk) gibi malzemelerden yapılmış yumuşak conta, top ve koltuk arasında sıkı bir conta sağlar ve sızıntıyı önler. Bu sızdırmazlık mekanizması, sıfır sızıntının gerekli olduğu uygulamalar için yumuşak seal bilyalı vanaları uygun hale getirir.
Manuel kontrol
Manuel kontrol, bir yumuşak seal bilyalı valf kullanmanın en basit ve en basit yöntemidir. Kökleri döndürmek için bir el çarkı veya kol kullanmayı içerir, bu da topu döndürür. Manuel kontrol, küçük ölçekli uygulamalarda veya otomasyonun gerekli olmadığı durumlarda yaygın olarak kullanılır.
Manuel olarak çalıştırılan bir yumuşak kollu bilyalı vanayı açmak için, valf tamamen açık konuma ulaşana kadar el çarkını veya kolu saat yönünde (çoğu durumda) çevirin. Valf tamamen açık olduğunda genellikle hafif bir direnç hissedebilirsiniz, bu da topun akış yolu ile hizalandığını gösterir. Valfi kapatmak için, valf tamamen kapanana kadar el çarkını veya kolu saat yönünün tersine çevirin. Yine, valf tamamen kapatıldığında dirençte hafif bir artış hissedebilirsiniz.
Manuel kontrolün basitlik, düşük maliyet ve kolay bakım gibi avantajları vardır. Bununla birlikte, özellikle manuel işlemin zaman alıcı ve fiziksel olarak talep edebileceği büyük ölçekli veya yüksek basınçlı uygulamalarda da sınırlamaları vardır.
Elektrikli çalıştırma
Elektrikli çalıştırma, endüstriyel ortamlarda yumuşak kılıf top vanalarını kontrol etmek için popüler bir seçimdir. Elektrikli aktüatör, valfi açmak ve kapatmak için elektrik enerjisini mekanik harekete dönüştüren bir cihazdır. Hassas kontrol, uzaktan çalışma ve otomasyon sistemleriyle entegre olma yeteneği dahil olmak üzere çeşitli avantajlar sunar.
İki ana elektrik aktüatör türü vardır: çok dönüş ve çeyrek dönüş. Çok yönlü aktüatörler, gövdenin birden fazla rotasyonunun açılması veya kapanmasını gerektiren valfler için kullanılırken, çeyrek dönüş aktüatörleri, sadece yumuşak-seal bilyalı vanalar gibi 90 derecelik bir rotasyona ihtiyaç duyan vanalar için tasarlanmıştır.
Bir elektrikli aktüatörle yumuşak bir seal bilyalı vanası çalıştırmak için, genellikle aktüatörü bir güç kaynağına ve bir kontrol sistemine bağlamanız gerekir. Kontrol sistemi, valfin açık ve kapanış hızı, konumu ve zamanlamasının kesin kontrolünü sağlayan basit bir açık/kapama anahtarı veya daha sofistike bir programlanabilir mantık denetleyicisi (PLC) olabilir.
Elektrikli bir aktüatör kullanırken, aktüatörün valf için uygun şekilde boyutlandırılmasını ve yapılandırılmasını sağlamak önemlidir. Bu, valf gereksinimlerine uyacak şekilde uygun tork derecesi, hız ve voltajın seçilmesini içerir. Ayrıca, güvenilir çalışmasını sağlamak için aktüatörün düzenli bakımı ve denetimi gereklidir.
Pnömatik çalıştırma
Pnömatik çalıştırma, yumuşak seal bilyalı vanaları kontrol etmek için bir başka yaygın yöntemdir. Pnömatik bir aktüatör, valfi açmak ve kapatmak için gereken kuvveti üretmek için basınçlı hava kullanır. Hızlı tepki süresi, yüksek tork çıkışı ve tehlikeli ortamlar için uygunluğu ile bilinir.
Pnömatik aktüatörler ya çift etkili veya yay dönmesi olabilir. Çift etkili aktüatörler, valfi açmak ve kapatmak için basınçlı hava kullanırken, yay döndürme aktüatörleri valfi açmak için basınçlı hava ve kapatmak için bir yay kullanırlar.
Pnömatik bir aktüatörle yumuşak kılıf bir bilyalı vanayı çalıştırmak için aktüatörü basınçlı bir hava beslemesine ve bir kontrol valfine bağlamanız gerekir. Kontrol vanası, aktüatöre basınçlı hava akışını düzenler ve valfin açıklığını ve kapanışını kontrol etmenizi sağlar.
Pnömatik çalıştırmanın temel avantajlarından biri, arıza güvenli işlemi sağlama yeteneğidir. Bir elektrik kesintisi veya basınçlı hava kaybı durumunda, bir yay geri dönüş aktüatörü valfi otomatik olarak kapatarak sıvı akışını önleyecektir. Bu özellik, pnömatik çalıştırmayı, güvenliğin en büyük öncelik olduğu uygulamalarda popüler bir seçim haline getirir.
Hidrolik çalıştırma
Hidrolik çalıştırma tipik olarak büyük ölçekli endüstriyel süreçlerde veya açık deniz petrol ve gaz operasyonlarında olduğu gibi yüksek tork ve hassas kontrolün gerekli olduğu uygulamalarda kullanılır. Bir hidrolik aktüatör, valfi açmak ve kapatmak için gereken kuvveti üretmek için hidrolik sıvı kullanır.
Hidrolik aktarma sistemleri bir hidrolik pompa, bir kontrol valfi ve bir aktüatörden oluşur. Hidrolik pompa, daha sonra kontrol vanası tarafından aktüatöre yönlendirilen hidrolik sıvıyı basınçlandırır. Aktüatör, valfi açmak ve kapatmak için hidrolik enerjiyi mekanik harekete dönüştürür.
Hidrolik çalıştırma, yüksek kuvvet çıkışı, hassas kontrol ve zorlu ortamlarda çalışma yeteneği gibi çeşitli avantajlar sunar. Bununla birlikte, diğer çalıştırma yöntemlerine kıyasla daha karmaşık ve pahalı bir sistem gerektirir ve güvenilir çalışmasını sağlamak için uygun bakım gereklidir.
Doğru çalıştırma yöntemini seçmek
Yumuşak kılıf top vanası için bir çalıştırma yöntemi seçerken, uygulama gereksinimleri, valfin boyutu ve türü, çalışma ortamı ve bütçe dahil olmak üzere çeşitli faktörler dikkate alınmalıdır.
- Uygulama Gereksinimleri:Kontrol edilen sıvının akış hızını, basıncını, sıcaklığını ve ortamını düşünün. Örneğin, hızlı açma ve kapanışın gerekli olduğu uygulamalarda, pnömatik veya elektriksel çalıştırma daha uygun olabilir. Yüksek torkun gerekli olduğu uygulamalarda, hidrolik çalıştırma en iyi seçim olabilir.
- Valf Boyutu ve Türü:Valfin boyutu ve türü de çalıştırma yönteminin seçimini de etkileyebilir. Daha büyük valfler tipik olarak çalışmak için daha fazla tork gerektirir, bu nedenle daha güçlü bir aktüatör gerekebilir. Ek olarak, bazı valflerin belirli bir bağlantı türü veya montaj gibi çalıştırma için özel gereksinimleri olabilir.
- Çalışma Ortamı:Sıcaklık, nem ve tehlikeli maddelerin varlığı gibi faktörler dahil çalışma ortamı, aktüatörün performansını ve dayanıklılığını etkileyebilir. Örneğin, aşındırıcı bir ortamda, paslanmaz çelik veya kaplanmış bir aktüatör gerekebilir. Tehlikeli bir alanda, patlamaya dayanıklı bir aktüatör gerekebilir.
- Bütçe:İşlem sisteminin maliyeti de önemli bir husustur. Manuel kontrol en uygun maliyetli seçenektir, ancak tüm uygulamalar için uygun olmayabilir. Elektrik, pnömatik ve hidrolik çalıştırma sistemleri, aktüatörün boyutuna, türüne ve özelliklerine bağlı olarak maliyet bakımından önemli ölçüde değişebilir.
Çözüm
Çeşitli endüstriyel süreçlerin verimli ve güvenilir çalışmasını sağlamak için bir yumuşak kılıf top vanasının açılmasını ve kapatılmasını kontrol etmek esastır. Mevcut farklı çalıştırma yöntemlerini anlayarak ve uygulamanız için doğru olanı seçerek, valfinizin performansını optimize edebilir ve sızıntı ve diğer sorunlar riskini en aza indirebilirsiniz.
Yumuşak seal top vanalarının bir tedarikçisi olarak, özel ihtiyaçlarınızı karşılamak için çok çeşitli ürünler ve çalıştırma seçenekleri sunuyoruz. İster küçük ölçekli bir uygulama için manuel olarak çalıştırılan bir valfe veya büyük bir endüstriyel tesis için otomatik bir sisteme ihtiyacınız olsun, size doğru çözümü sağlamak için uzmanlığa ve deneyime sahibiz.
Yumuşak kılıf top vanalarımız hakkında daha fazla bilgi edinmek istiyorsanız veya valf kontrolü hakkında herhangi bir sorunuz varsa, lütfen tereddüt etmeyinbize Ulaşın. Uzman ekibimiz, tedarik ihtiyaçlarınız konusunda size yardımcı olmaya ve uygulamanız için en iyi valfi bulmanıza yardımcı olmaya hazırdır.
Referanslar
- "Valve El Kitabı", Clark Wright.
- Tom Jenkins tarafından "Endüstriyel Vanalar: Pratik Bir Kılavuz".
- Üretici kılavuzları ve yumuşak kılıf top vanaları ve aktüatörler için teknik belgeler.
Ürünlerimiz hakkında daha fazla bilgi için aşağıdaki bağlantılara göz atabilirsiniz:
- Neles NE724 NE726 Valf Konumlandırıcısı ile Çin Akış Kontrol Vanası

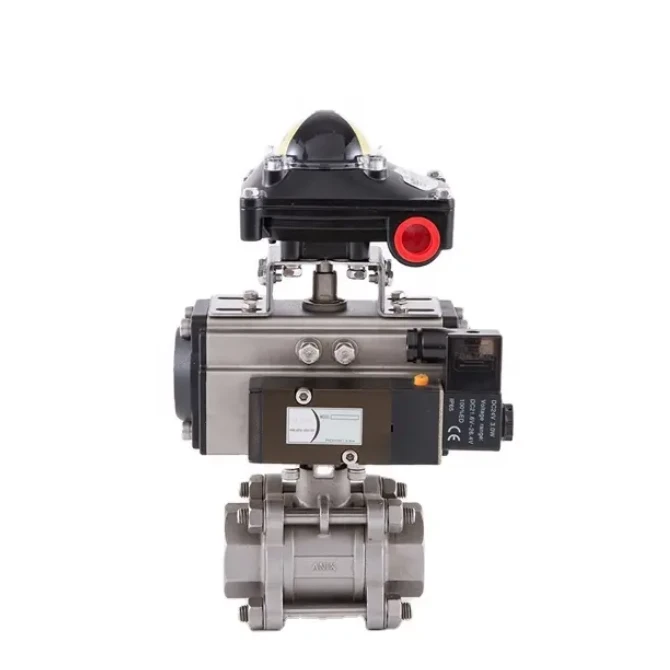

- Pnömatik yalıtılmış bilyalı valf
