Bilyalı vanalar, güvenilir kapama ve akış kontrolü sağlayan çeşitli endüstriyel uygulamalardaki temel bileşenlerdir. Bir bilyalı valfin etkinliği ve etkinliği büyük ölçüde valfin açılması ve kapanmasından sorumlu olan aktüatörüne bağlıdır. Önde gelen bir bilyalı valf tedarikçisi olarak, özel ihtiyaçlarınız için doğru aktüatörü seçmenin önemini anlıyoruz. Bu blog yazısında, piyasada bulunan farklı top valf aktüatörlerini keşfedeceğiz.
Manuel aktüatörler
Manuel aktüatörler en basit ve en uygun maliyetli bilyalı valf aktüatörleridir. Tipik olarak bir kol veya el çarkı kullanılarak elle çalıştırılırlar.
Kaldıraç aktüatörleri
Kol aktüatörleri genellikle küçük ila orta boy bilyalı vanalar için kullanılır. Valfi açmak veya kapatmak için hızlı bir şekilde 90 derece dönüş sağlarlar. Kol, bir operatör tarafından kolayca hareket ettirilebilir, bu da vanaların sık sık ayarlanması gereken uygulamalar için idealdir. Örneğin, küçük ölçekli sıvı kontrolünün gerekli olduğu bir laboratuvar ortamında, kol - çalıştırılmış bilyalı vanalar popüler bir seçimdir.
El çarkı aktüatörleri
El çark aktüatörleri, daha fazla tork gerektiren daha büyük bilyalı vanalar veya vanalar için uygundur. El çarkını döndürerek, operatör valfi yavaş yavaş açabilir veya kapatabilir. Handweel - çalıştırılmış bilyalı vanalar genellikle kimyasal bitkiler veya su arıtma tesislerinde olduğu gibi hassas kontrolün gerekli olduğu endüstriyel işlemlerde kullanılır.
Manuel aktüatörlerin avantajlarından biri sadelikleri ve düşük maliyettir. Herhangi bir harici güç kaynağı gerektirmezler, bu da güç kaynağının kararsız veya mevcut olmadığı alanlarda onları güvenilir hale getirir. Bununla birlikte, manuel çalışma, özellikle büyük valfler için veya vanaların sık sık çalıştırılması gereken uygulamalarda emek yoğun olabilir.
Pnömatik aktüatörler
Pnömatik aktüatörler, bilyalı vanayı çalıştırmak için basınçlı hava kullanır. Yüksek hızlı çalışma, güvenilirlik ve büyük miktarda tork sağlama yetenekleri nedeniyle endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
Çift oyunculuk pnömatik aktüatörler
Çift etkili pnömatik aktüatörler, valfi hem açmak hem de kapatmak için basınçlı hava kullanır. Aktüatörün bir tarafına hava sağlandığında, valf açılır ve diğer tarafa hava sağlandığında valf kapanır. Bu tür aktüatör, valf konumunun hızlı ve hassas kontrolünün gerekli olduğu uygulamalar için uygundur. Örneğin, bir sıvı veya gaz akışının üretim koşullarındaki bir değişikliğe yanıt olarak hızlı bir şekilde ayarlanması gereken bir üretim tesisinde.
Yay - Dönüş Pnömatik Aktüatörler
Yay - Dönüş pnömatik aktüatörler, valfi açmak için basınçlı hava ve kapatmak için bir yay kullanır. Hava basıncı kaybı durumunda, yay valfi otomatik olarak kapatacak ve başarısız bir işlev sağlayacaktır. Bu, petrol ve gaz boru hatlarında olduğu gibi güvenliğin endişe kaynağı olduğu uygulamalar için idealdir.
Pnömatik aktüatörlerin kurulması ve bakımı nispeten kolaydır. Ayrıca elektrik kıvılcımları üretmedikleri için tehlikeli ortamlarda kullanım için de uygundurlar. Bununla birlikte, sistemin toplam maliyetini artırabilecek güvenilir bir basınçlı hava kaynağı gerektirirler.
Elektrikli aktüatörler
Elektrikli aktüatörler, bilyalı vanayı çalıştırmak için bir elektrik motoru kullanır. Kesin kontrol sunarlar ve otomatik kontrol sistemlerine kolayca entegre edilebilirler.
Çok - Dönüş Elektrik Aktüatörleri
Çok - Turn elektrikli aktüatörler, büyük çaplı bilyalı vanalar gibi birden fazla dönüş veya kapanması gereken vanalar için kullanılır. Elektrik motoru, valf gövdesini döndüren bir şanzıman kullanır. Bu aktüatörler yüksek tork sağlayabilir ve hassas konumlandırmanın gerekli olduğu uygulamalarda kullanılabilir.
Çeyrek - Elektrik Aktüatörlerini Turn
Çeyrek - Turn elektrikli aktüatörler, 90 derecelik bir dönüş gerektiren veya kapanması gereken bilyalı vanalar için tasarlanmıştır. Kompakttırlar ve küçük ölçekli konut tesisatından büyük ölçekli endüstriyel süreçlere kadar çok çeşitli uygulamalarda kullanılabilirler.
Elektrikli aktüatörler, hassas kontrol, otomasyon sistemleri ile kolay entegrasyon ve uzak yerlerde çalışma yeteneği gibi çeşitli avantajlar sunar. Bununla birlikte, güvenilir bir elektrik güç kaynağı gerektirirler ve başlangıç maliyetleri genellikle pnömatik veya manuel aktüatörlerden daha yüksektir.
Hidrolik aktüatörler
Hidrolik aktüatörler, bilyalı vanayı çalıştırmak için hidrolik sıvı kullanır. Çok yüksek tork sağlayabilirler, bu da onları büyük ölçekli endüstriyel uygulamalar için uygun hale getirir.
Doğrusal hidrolik aktüatörler
Doğrusal hidrolik aktüatörler, valfi açmak veya kapatmak için hidrolik basıncı doğrusal harekete dönüştürür. Genellikle ağır bir kuvvetin ağır hizmet endüstriyel vanalar gibi kısa bir mesafede uygulanması gereken uygulamalarda kullanılırlar.
Döner hidrolik aktüatörler
Döner hidrolik aktüatörler hidrolik basıncı döner harekete dönüştürür. Genellikle 90 derecelik açma veya kapanma gerektiren bilyalı vanalar için kullanılırlar. Döner hidrolik aktüatörler yüksek tork sağlayabilir ve hızlı çalışmanın gerekli olduğu uygulamalar için uygundur.
Hidrolik aktüatörler yüksek güç çıkışları ve güvenilirliği ile bilinir. Bununla birlikte, kurulumu ve bakımı karmaşık ve pahalı olabilen bir hidrolik güç ünitesine ihtiyaç duyarlar.
Doğru aktüatörün seçimi
Bir bilyalı valf aktüatörü seçerken, çeşitli faktörlerin dikkate alınması gerekir.
Valf Boyutu ve Tork Gereksinimleri

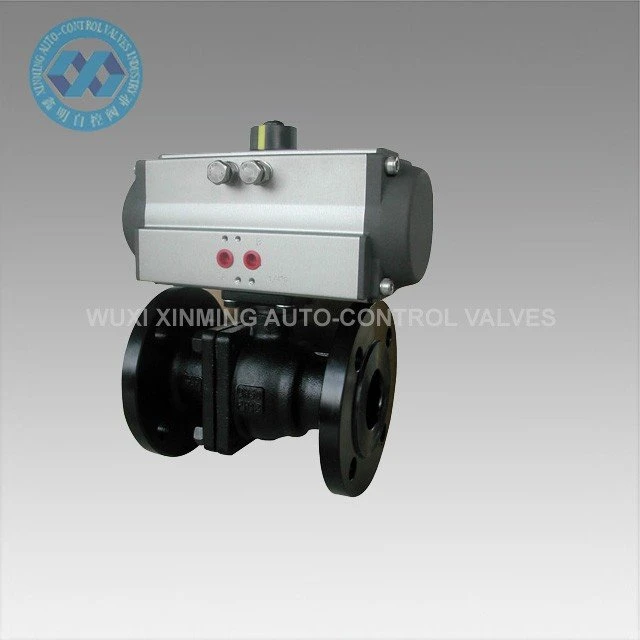

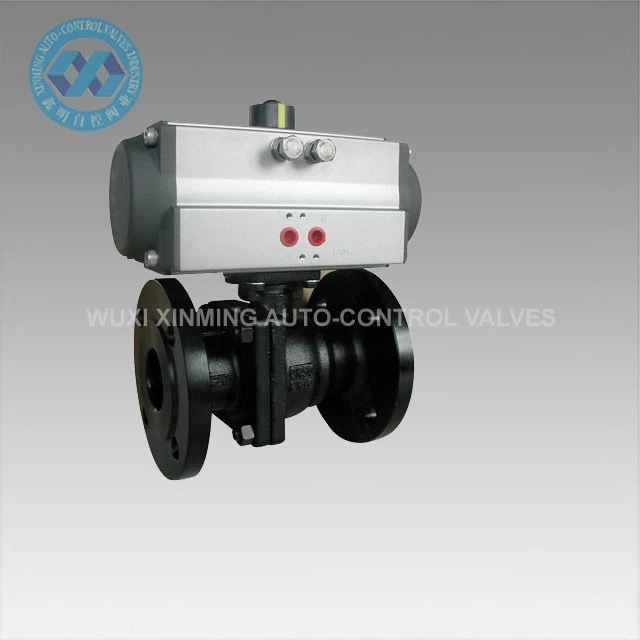

Bilyalı valfin boyutu ve çalıştırmak için gereken tork önemli faktörlerdir. Daha büyük vanalar tipik olarak daha yüksek tork çıkışına sahip aktüatörler gerektirir. Örneğin, büyük bir çaplı [WCB bilyalı valf] ((/top-valve/wcb-ball-valve.html) gerekli torku sağlamak için bir hidrolik veya elektrik aktüatörüne ihtiyaç duyabilir.
Çalışma ortamı
Çalışma ortamı ayrıca aktüatör seçiminde önemli bir rol oynamaktadır. Patlayıcı gazları veya kimyasalları gibi tehlikeli ortamlarda, elektrik kıvılcımları üretmedikleri için pnömatik veya hidrolik aktüatörler tercih edilebilir. Kararsız güç kaynağı olan alanlarda, manuel veya pnömatik aktüatörler daha uygun olabilir.
Kontrol Gereksinimleri
Gerekli kontrol seviyesi bir başka önemli husus. Valf konumunun kesin kontrolü gerekiyorsa, elektrik aktüatörleri en iyi seçim olabilir. Hızlı açma işleminin gerekli olduğu uygulamalar için pnömatik veya hidrolik aktüatörler daha uygun olabilir.
Maliyet
Maliyet, herhangi bir satın alma kararında her zaman bir faktördür. Manuel aktüatörler en maliyet etkili seçenektir, ardından pnömatik aktüatörlerdir. Elektrik ve hidrolik aktüatörler genellikle daha pahalıdır, ancak ek özellikler ve yetenekler sunarlar.

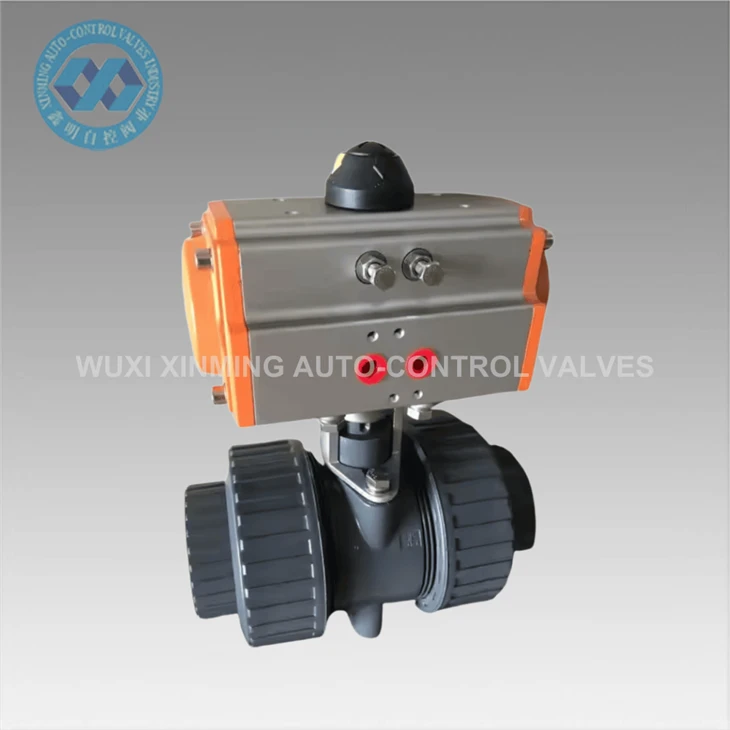

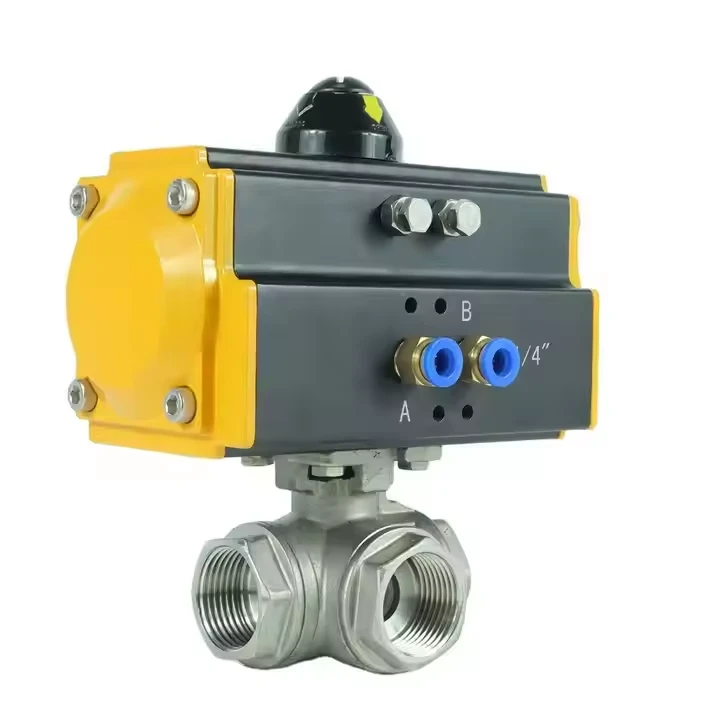

Bir bilyalı valf tedarikçisi olarak, [ekonomik yumuşak-sızdırmazlık bilyalı vanası] ((/top-valve/ekonomik-yumuşak-seal-bale-valve.html) ve [çift kollu polivinil klorür top valfı) ((/top-valf/çift kollu-valf) dahil olmak üzere çok çeşitli bilyalı vanalar sunuyoruz. Özel ihtiyaçlar. İster küçük ölçekli bir uygulama veya yüksek performanslı bir elektrikli aktüatör için basit bir manuel aktüatör arıyor olun, sizin için çözümümüz var.
Top vanalarımız ve aktüatörlerimizle ilgileniyorsanız, sizi daha fazla tartışma için bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, uygulamanız için doğru ürünleri seçmenize ve size rekabetçi bir teklif sunmanıza yardımcı olmaya hazırdır.
Referanslar
- "Valve El Kitabı", Tom G. Shouse.
- "Endüstriyel Vanalar: Seçim ve Boyutlandırma", MK Razdan.
- Önde gelen valf üreticilerinden çeşitli teknik belgeler.
