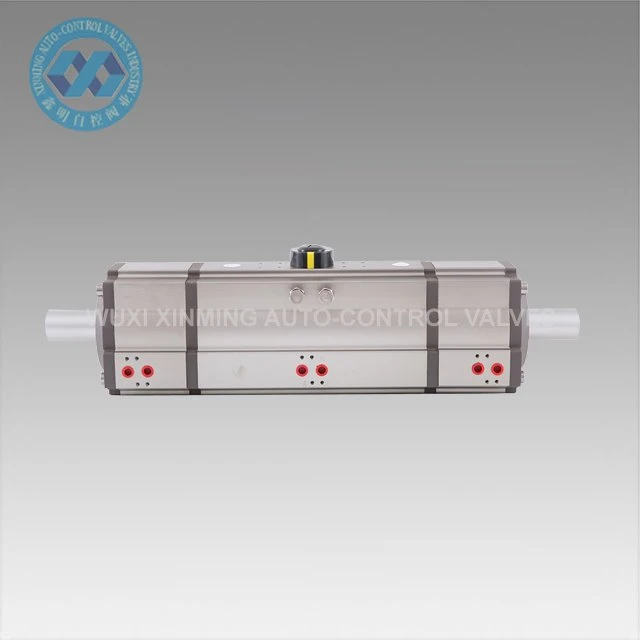

3 Konumlu Pnömatik Aktüatör

Hızlı Ayrıntılar
Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Dönme açısı: 0 derece ~180 derece (±5 derece)
Çalışma Sıcaklık Aralığı: -20 derece ~ artı 80 derece (standart)
-40 derece ~ artı 80 derece (düşük sıcaklık)
-15 derece ~150 derece (yüksek sıcaklık)

Soruşturma göndermek

Açıklama

ürün tanıtımı

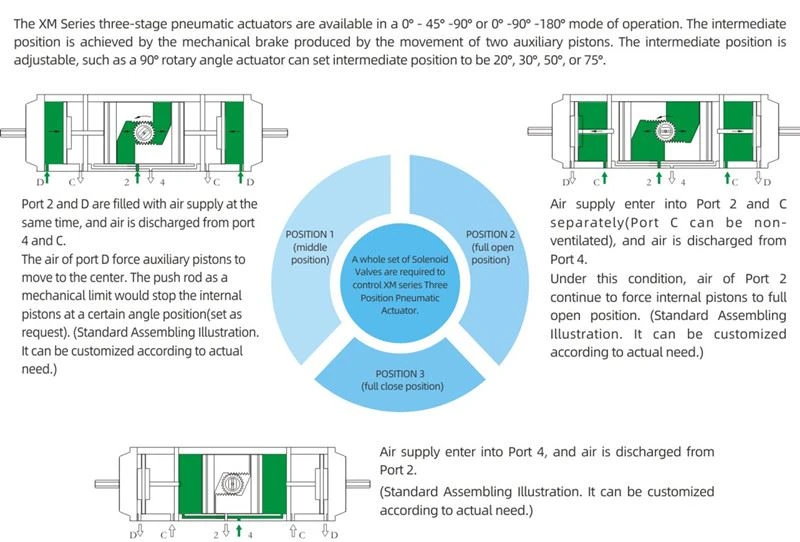

XM Serisi üç aşamalı pnömatik aktüatörler, 0 derece - 45 derece -90 derece veya 0 derece -90 derece -180 derece modunda mevcuttur. operasyon. Ara pozisyon, iki yardımcı pistonun hareketi ile üretilen mekanik fren ile elde edilir. Ara konum ayarlanabilir, örneğin 90 derecelik döner açılı aktüatör ara konumu 20 derece, 30 derece, 50 derece veya 75 derece olarak ayarlayabilir.

Hızlı Ayrıntılar

Ürün Adı: 3 Pozisyonlu Pnömatik Aktüatör

Marka adı: XM ve OEM de kabul edilir

Aktüatör boyutu: 32mm-400mm

Dönme açısı: 0 derece ~180 derece (±5 derece)

Çalışma Sıcaklık Aralığı: -20 derece ~ artı 80 derece (standart)

-40 derece ~ artı 80 derece (düşük sıcaklık)

-15 derece ~150 derece (yüksek sıcaklık)

Hava besleme basıncı: {{0}}.2~0.8MPa, maksimum 10Mpa

Üst bağlantı: VDI/VDE3845 NAMUR

Alt bağlantı: ISO 5211 ve DIN3337

Malzeme: Alüminyum alaşım

Yapı: kremayer ve pinyon, çift kremayer pistonlar

Aktüatör gövdesi yüzey işlemi: sert anodize veya daldırma oksidasyonu

Uç Kapağı Rengi: siyah gri, siyah, koyu mavi, gök mavisi, kırmızı, turuncu, yeşil, vb.

Sertifika: CE, ATEX, SIL3, ISO9001:2016

Pnömatik Aktüatörlerin Avantajları

1. Sürekli gaz sinyalini ve çıkış doğrusal yer değiştirmesini kabul edin (elektrik/gaz dönüştürme cihazı eklendikten sonra, sürekli elektrik sinyalini de kabul edebilir) ve bazıları bir külbütör kolu ile donatıldığında açısal yer değiştirme verebilir.

2. Olumlu ve olumsuz işlevleri vardır.

3. Hareket hızı büyüktür, ancak yük arttığında hız düşer.

4. Çıkış kuvveti, çalışma basıncıyla ilgilidir.

5. Yüksek güvenilirlik, ancak gaz kaynağı kesildikten sonra vananın bakımı yapılamaz (bir tutma vanası eklendikten sonra muhafaza edilebilir).

6. Segment kontrolü ve program kontrolünü gerçekleştirmek elverişsizdir.

7. Basit bakım ve çevreye iyi uyum.

8. Çıkış gücü büyüktür.

9, patlamaya dayanıklı işlevli.

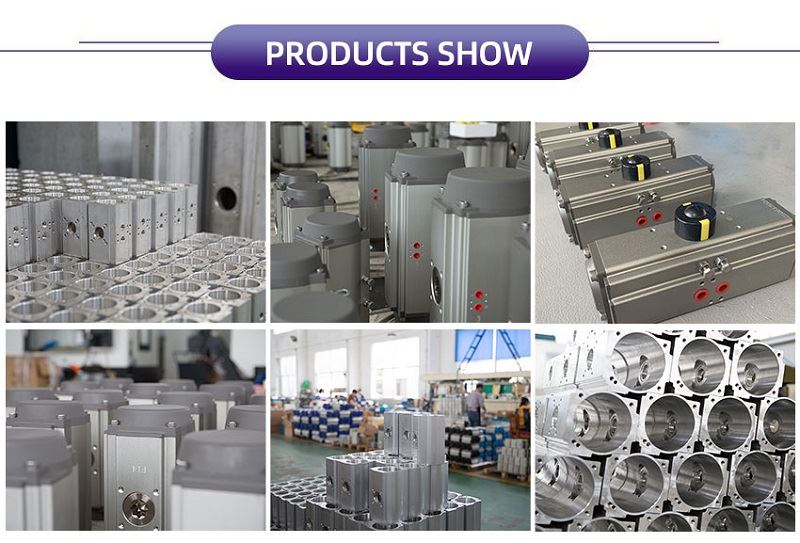

2(1)

Tedarik yeteneği

Tedarik Yeteneği: Ayda 10000 adet Pnömatik Döner Aktüatör

Paketleme ve Teslimat

Paketleme detayı: 1). içinde köpük ambalaj ile ayrı karton

2). okyanus sevkiyatı için kontrplak durumda

3). Hava sevkiyatı için kontrplak palet

Avantaj

1) İyi performans ve hizmet ömrü sağlamak için gücü büyük ölçüde artırmak için tüm önemli yedek parçalar sert anotlama ile işlenecektir.

2) İşlem doğruluğunu ve görev ömrünü sağlamak için tüm işlemler CNC tarafından tek seferlik şekillendirilir.

Teknik parametre

XM 3 KONUMLU PNÖMATİK AKTÜATÖR ÇIKIŞ TORK TABLOSU

modeli	Giriş hava basıncı (birim: bar)
	3	4	5	6	7	8
	Hava basıncı çıkış torku (Nm)
XM-DA32-3S	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40-3S	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52-3S	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63-3S	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75-3S	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83-3S	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92-3S	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105-3S	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125-3S	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140-3S	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160-3S	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190-3S	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210-3S	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240-3S	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270-3S	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300-3S	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350-3S	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400-3S	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
