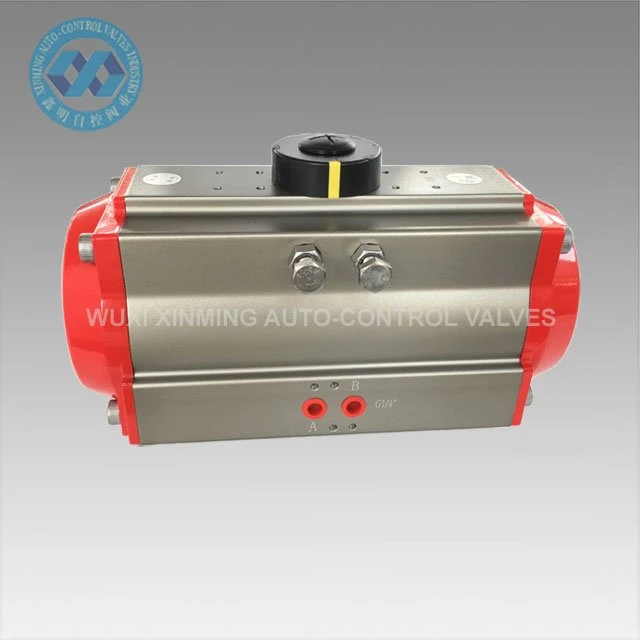

Pnömatik Döner Aktüatör

Pnömatik döner aktüatörler, çalışma enerjisi üretmek için basınçlı hava kullanır. Bazıları vanaların uzaktan kontrolü için tasarlanmıştır. Pnömatik döner aktüatörler dayanıklıdır, boyutlarına göre yüksek kuvvetler sağlar ve tehlikeli ortamlarda kullanılabilir....

Soruşturma göndermek

Açıklama

Ürün Detayları:

Ürün Adı	Pnömatik Döner Aktüatör
Marka adı	XM ve OEM de kabul edilir
Aktüatör boyutu	32mm-400mm
Döner açı	0 derece ~90 derece (±5 derece)
Çalışma Sıcaklığı Aralığı	-20 derece ~ +80 derece (standart) -40 derece ~+80 derece (düşük sıcaklık) -15 derece ~150 derece (yüksek sıcaklık)
Hava besleme basıncı	0,2~0,8 MPa, 10 MPa maksimum
Üst bağlantı	VDI/VDE3845 NAMUR
Alt bağlantı	ISO 5211 ve DIN 3337
Malzeme	Alüminyum alaşımı
Yapı	kremayer ve pinyon, çift kremayerli pistonlar
Aktüatör gövdesi yüzey işlemi	sert-anodize edilmiş
Uç Kapağı Rengi	siyah, siyah, lacivert, gök mavisi, kırmızı, turuncu, yeşil vb.
Sertifikasyon	CE, ATEX, SIL3, ISO9001:2016

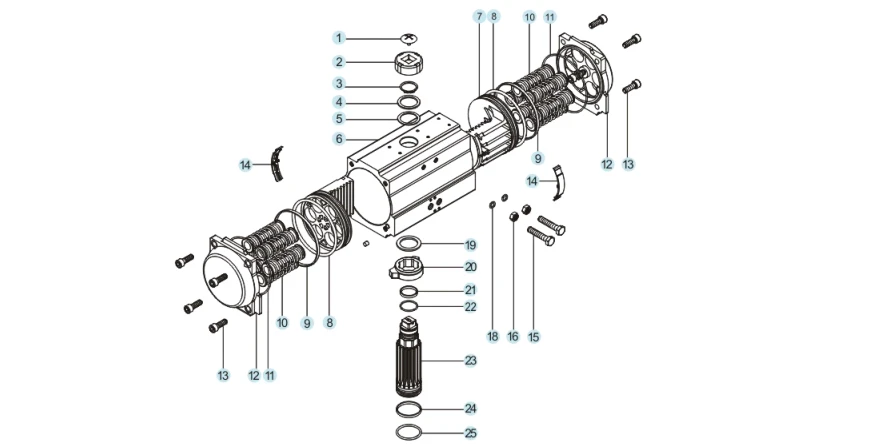

Yedek Parça ve Malzeme:

product-869-448

HAYIR.	Yedek parça	Miktar	Malzeme	Antikorozif tedavi	İsteğe bağlı malzeme
1	Gösterge vidası	1	Mühendislik plastiği
2	Gösterge	1	Mühendislik plastiği
3	Segman	1	Paslanmaz çelik
4	Yıkayıcı	1	Paslanmaz çelik
5	Dış conta	1	tetrafloro
6	Silindir gövdesi	1	Alüminyum alaşımı	Sert oksidasyon vb.
7	Piston	2	Alüminyum alaşımı	Sert oksidasyon	Paslanmaz çelik
8	Piston O halkası	2	NBR		VITON/silikon kauçuk
9	Piston yatağı	2	Mühendislik plastiği
10	Yay tertibatı	0-12	Yay çeliği	Daldırma boyası
11	Uç kapağı O halkası	2	NBR		VITON/silikon kauçuk
12	Uç kapağı	2	Alüminyum alaşımı	Toz kaplama vb.
13	Uç kapağı cıvatası	8	Paslanmaz çelik
14	Piston kılavuzu	2	Mühendislik plastiği
15	Ayarlanabilir cıvata	2	Paslanmaz çelik
16	Ayarlanabilir vida somunu	2	Paslanmaz çelik
17	Ayarlanabilir vida ara parçası	2	Paslanmaz çelik		İsteğe bağlı
18	Ayarlanabilir vida O halkası	2	NBR		VITON/silikon kauçuk
19	İç conta	1	Mühendislik plastiği
20	Kam	1	Alaşımlı çelik
21	Üst mil yatağı	1	Mühendislik plastiği
22	Üst şaft O halkası	1	NBR		VITON/silikon kauçuk
23	Pinyon	1	Alaşımlı çelik	Nikel kaplama / krom kaplama	Paslanmaz çelik
24	Alt mil yatağı	1	Mühendislik plastiği
25	Alt mil O halkası	1	NBR		VITON/silikon kauçuk

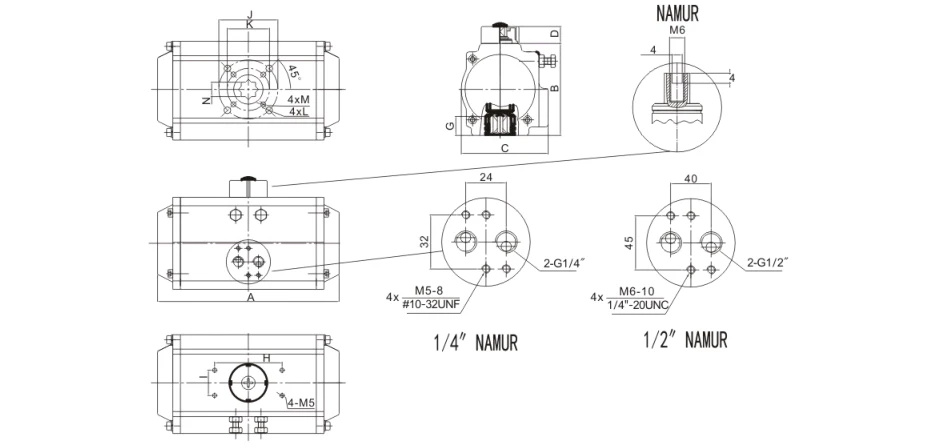

Boyut Diyagramı:

product-929-448

Ürün Özellikleri:

Modeli	A	B	C	D	H×I	G	N	J	K	L	M	Hava-kaynağı arayüzü
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Avantaj

1) Tüm önemli yedek parçalara, iyi performans ve görev ömrü sağlamak amacıyla güçlerini büyük ölçüde artırmak için sert anotlama işlemi uygulanacaktır.

2) İşlem doğruluğunu ve görev ömrünü sağlamak için tüm işlemler-CNC tarafından tek seferlik oluşturulur.

Başvuru

Pnömatik döner aktüatörler çeşitli yanıcı, aşındırıcı, tozlu, güçlü manyetik alan, radyasyon, titreşim ve korozyon iç ve dış ortamlarına uygulanabilir ve elektrik enerjisi, petrokimya, metalurji, petrol, doğal gaz, kasabalar, binalar ve diğer alanlarda yaygın olarak kullanılır. Kimya endüstrisi, petrol rafinerisi, madencilik, enerji santralleri, metalurji, inşaat, ilaç, gıda, doğal gaz, bilimsel araştırma vb.

Tedarik Yeteneği

Tedarik Yeteneği: Ayda 10000 adet, Pnömatik Döner Aktüatör

Paketleme ve Teslimat

Paketleme detayı:

1) İçinde köpük ambalaj bulunan ayrı bir karton

2) Okyanus nakliyesi için kontrplak kutu

3) Hava sevkiyatı için kontrplak palet

Kalkış limanı: Şanghay, Çin

Kurşun zamanı:

Adet (Birim)	1-50	51-1000	1001-10000	＞10001
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman (gün)	Stoktaki ürünler	7	20	Müzakere edilecek

Hizmetimiz

1) 7x24 saat yardım hattı

2) Sıkı kalite kontrol

3) Uygun fiyata kaliteli

4) Mükemmel Satış Sonrası-hizmet

5) Çevrimiçi teknik destek

6) Hızlı teslimat süresi

Hakkımızda:

Wuxi Xinming Auto-kontrol Valves Co., Ltd., ISO5211/DIN3337/VDI/VDE-3845/NAMUR standartlarıyla uyumlu, ISO9001 sertifikalı XM serisi pnömatik aktüatörler ve otomatik kontrol vanalarının üretiminde uzmanlaşmıştır. Gelişmiş Ar-Ge yetenekleri ve üretim tesisleriyle ürünlerimiz, yenilikçi çözümler ve güvenilir performans aracılığıyla "Önce Teknoloji, Mükemmel Kalite" taahhüdümüzü somutlaştırarak, petrol ve gaz, kimya ve enerji santralleri dahil olmak üzere çeşitli endüstrilere hizmet vermektedir.

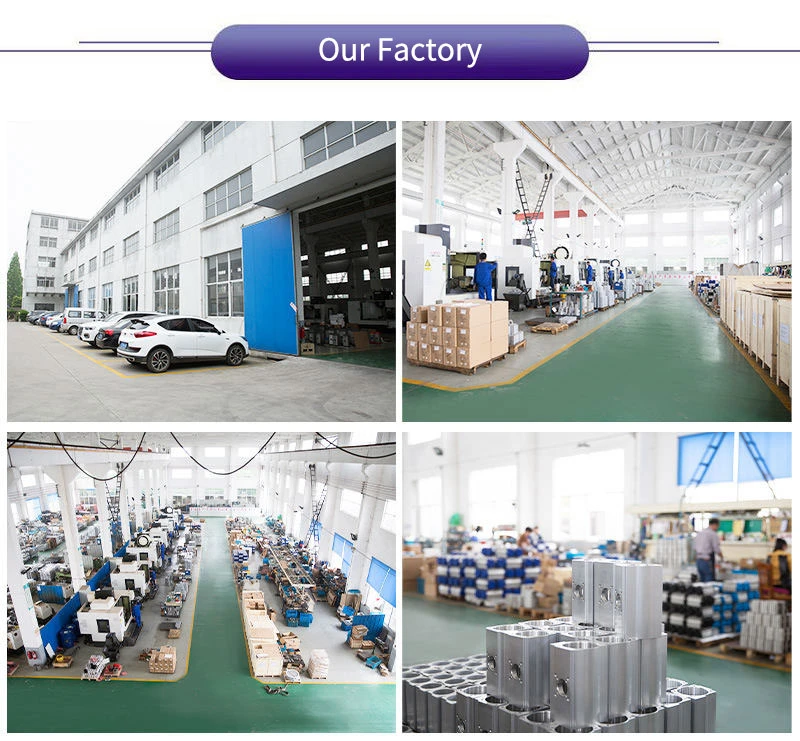

Our Factory
