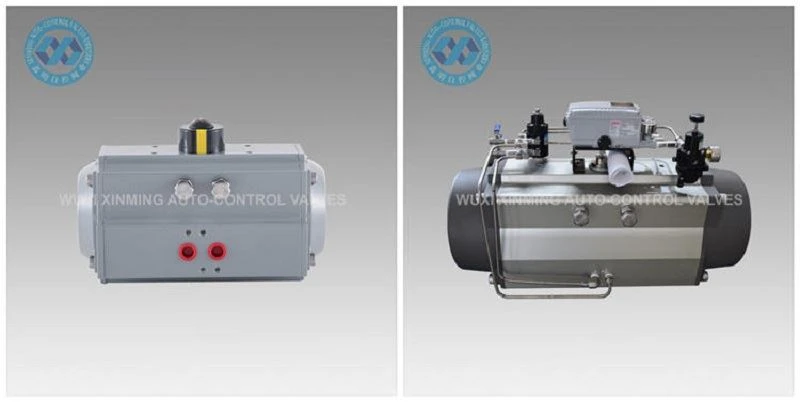

ürün tanıtımı

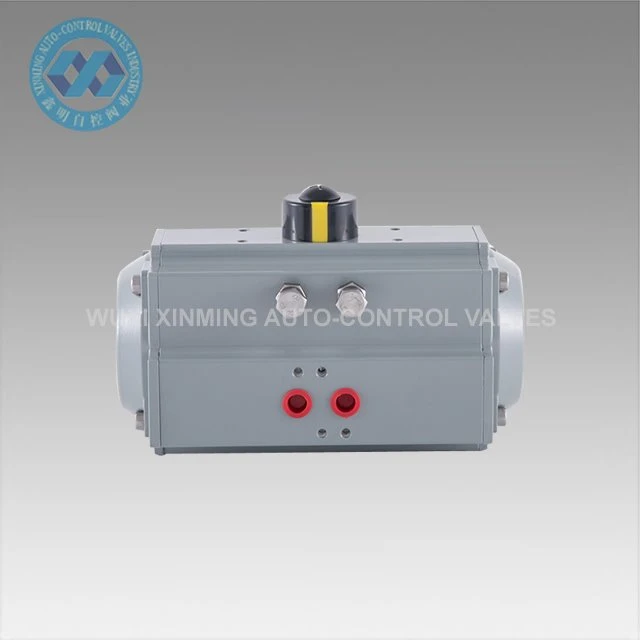

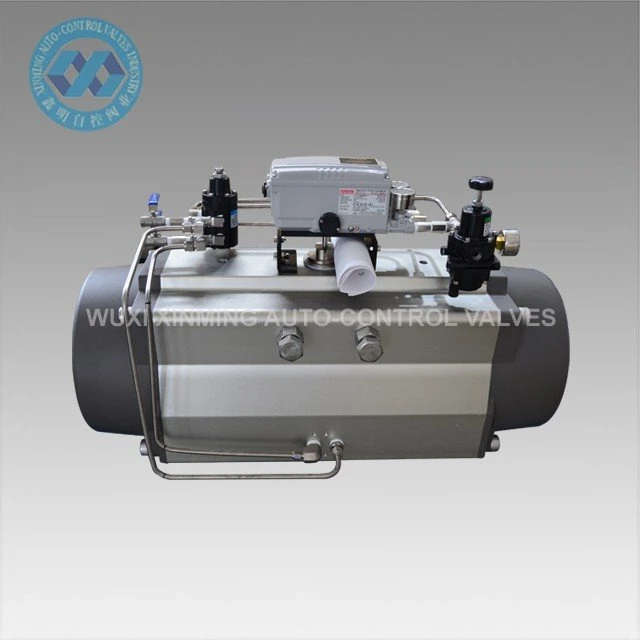

Alüminyum Pnömatik Aktüatör kelebek vanaları, küresel vanaları ve döner hareketli makineleri otomatik olarak kontrol etmek için kullanılır.
Tasarım özellikleri
1. Valf gövdesi ve piston sert anodize edilmiştir.
2. Gösterge vidası plastik değilse, diğer tüm vidalar SS304'tür.
3. Büyük ve küçük çıkış torkları isteğe bağlıdır.
Hızlı Ayrıntılar
Ürün Adı: Alüminyum Pnömatik Aktüatör
Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Çalışma Sıcaklık Aralığı: -20 derece artı 80 derece (standart)
-40 derece artı 80 derece (düşük sıcaklık)
-15 derece 150 derece (yüksek sıcaklık)
Hava besleme basıncı: 0.20.8MPa, maksimum 10Mpa
Üst bağlantı: VDI/VDE3845 NAMUR
Alt bağlantı: ISO 5211 ve DIN3337
Malzeme: Alüminyum alaşım
Yapı: kremayer ve pinyon, çift kremayer pistonlar
Aktüatör gövdesi yüzey işlemi: tam Epoksi kaplama ile sert anodize (hafif aşındırıcıya karşı)
Uç Kapağı Rengi: siyah gri, siyah, koyu mavi, gök mavisi, kırmızı, turuncu, yeşil, vb.
Sertifika: CE, ATEX, SIL3, ISO9001:2016

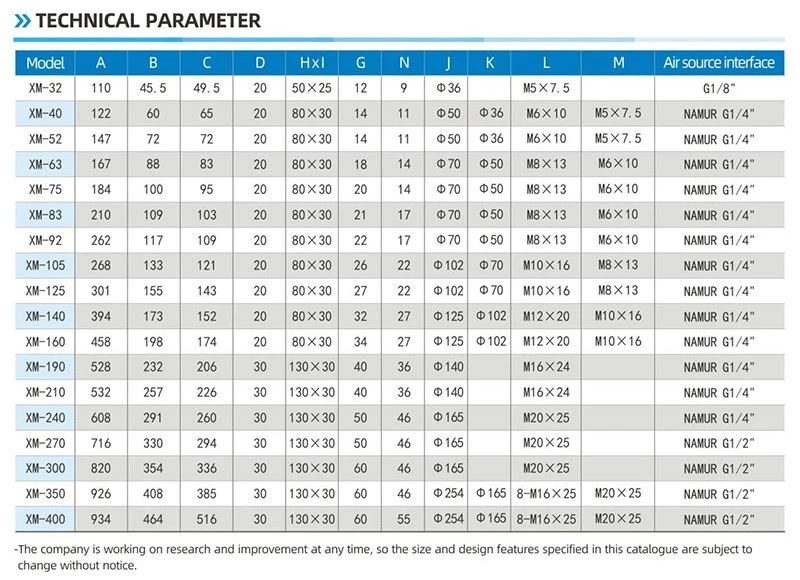

Teknik parametre
XM ALÜMİNYUM PNÖMATİK AKTÜATÖR ÇIKIŞ TORK TABLOSU
modeli | Giriş hava basıncı (birim: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Hava basıncı çıkış torku (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

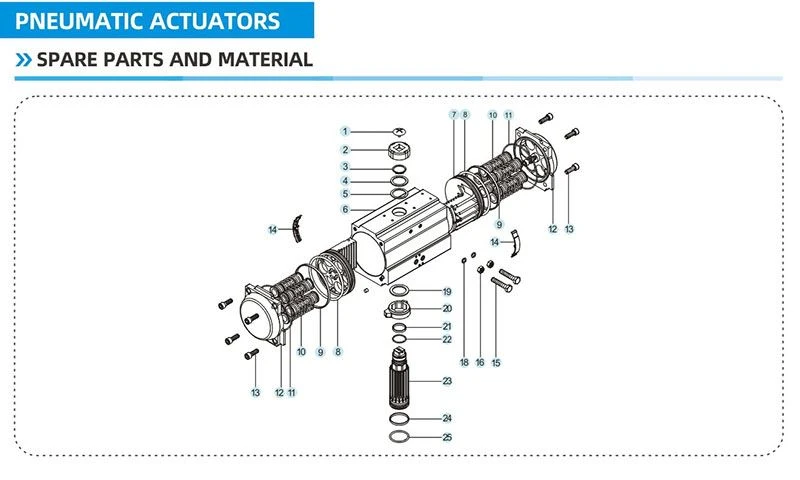

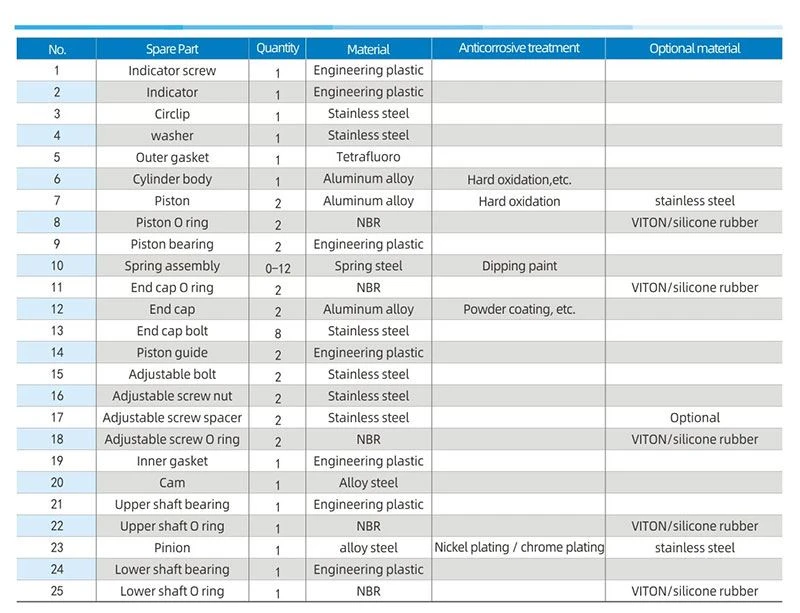

Yedek Parça Ve Malzeme

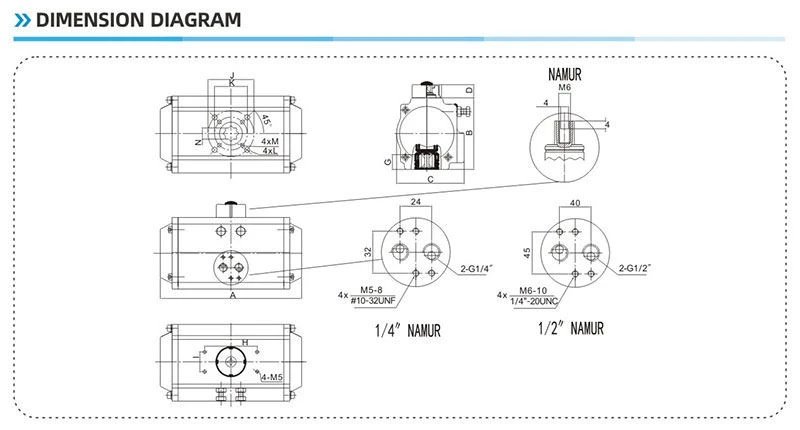

Boyut Şeması
şirket tanıtımı
2007 yılından bu yana, WUXI XINMING AUTO-KONTROL VANALARI SANAYİ A.Ş., LTD kurmuştur.
Biz esas olarak Pnömatik Aktüatör, Pnömatik Küresel Vana, Pnömatik Kelebek Vana, Pnömatik/Elektrik Kontrol Vanası, vb üretiyoruz.
Firmamız gelişmiş işleme ekipmanlarına ve gelişmiş test ekipmanlarına sahiptir. İşleme ekipmanlarımız torna tezgahları, freze tezgahı, delme tezgahı, planya, delme tezgahı, CNC torna tezgahları, CNC işleme merkezleri ve diğer ekipmanları içerir. 5 takım ithal dikey makine merkezi ve birkaç takım gelişmiş CNC torna tezgahı olmak üzere toplam 30 takım vardır.
Tedarik Yeteneği:Ayda 10000 adet Pnömatik Döner Aktüatör
Paketleme Teslimatı
Paketleme detayı: 1). içinde köpük ambalaj ile ayrı karton
2). okyanus sevkiyatı için kontrplak durumda
3). Hava sevkiyatı için kontrplak palet
Kalkış noktası:Şangay, Çin
Teslim süresi:
Miktar(Birim) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman(gün) | Stoktaki ürünler | 7 | 20 | Müzakere edilecek |
