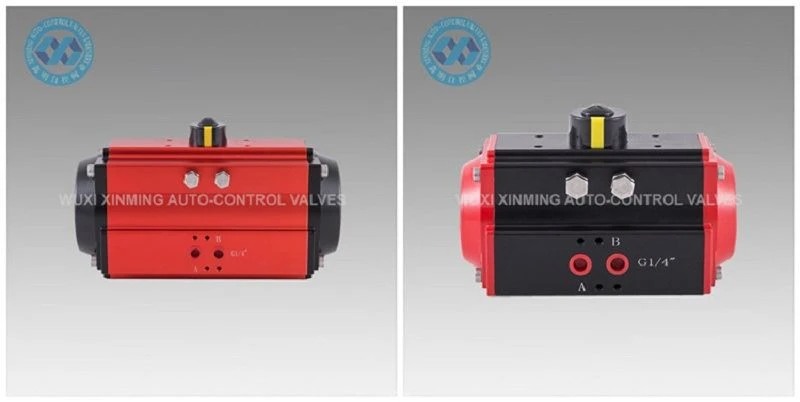

ürün tanıtımı
90 derecelik Pnömatik Aktüatörler benzersiz stillere, ileri teknolojiye, hassas üretime, ekonomik ve kompakt tasarıma sahiptir ve verimliliği ve ekonomiyi artırmak için doğrudan diğer aksesuarlarla donatılabilir.
Hızlı Ayrıntılar

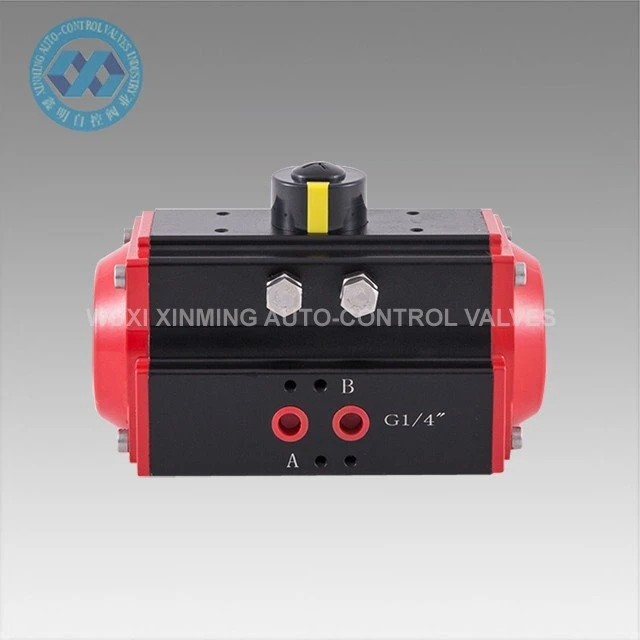

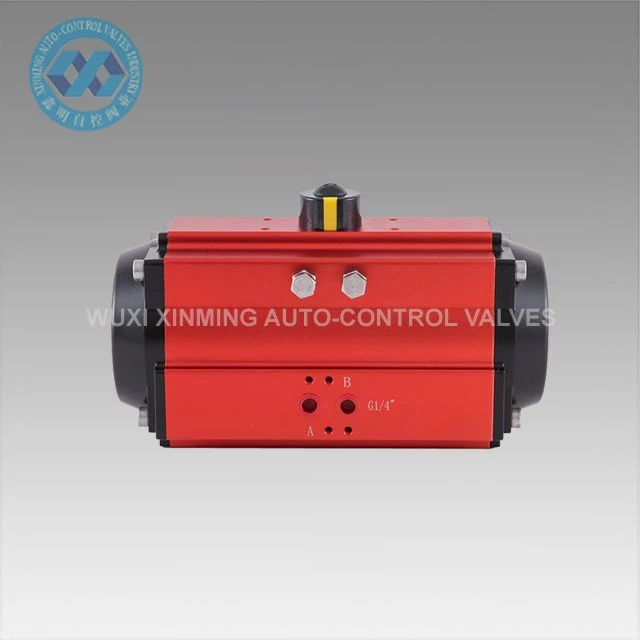

Ürün Adı: 90 derece Pnömatik Aktüatör
Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Dönme açısı: 0°~90°(±5°)
Çalışma Sıcaklığı Aralığı: -20℃~ +80℃(standart)
-40℃~+80℃(düşük sıcaklık)
-15℃~150℃(yüksek sıcaklık)
Hava besleme basıncı: 0.2~0.8MPa, maksimum 10Mpa
Üst bağlantı: VDI/VDE3845 NAMUR
Alt bağlantı: ISO 5211 ve DIN3337
Malzeme: Alüminyum alaşım
Yapı: kremayer ve pinyon, çift kremayer pistonlar
Aktüatör gövdesi yüzey işlemi: sert anodize veya daldırma oksidasyonu
Uç Kapağı Rengi: siyah gri, siyah, koyu mavi, gök mavisi, kırmızı, turuncu, yeşil, vb.
Sertifika: CE, ATEX, SIL3, ISO9001:2016
Teknik parametre
XM 90 DERECE PNÖMATİK AKTÜATÖR ÇIKIŞ TORK TABLOSU
modeli | Giriş hava basıncı (birim: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Hava basıncı çıkış torku (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

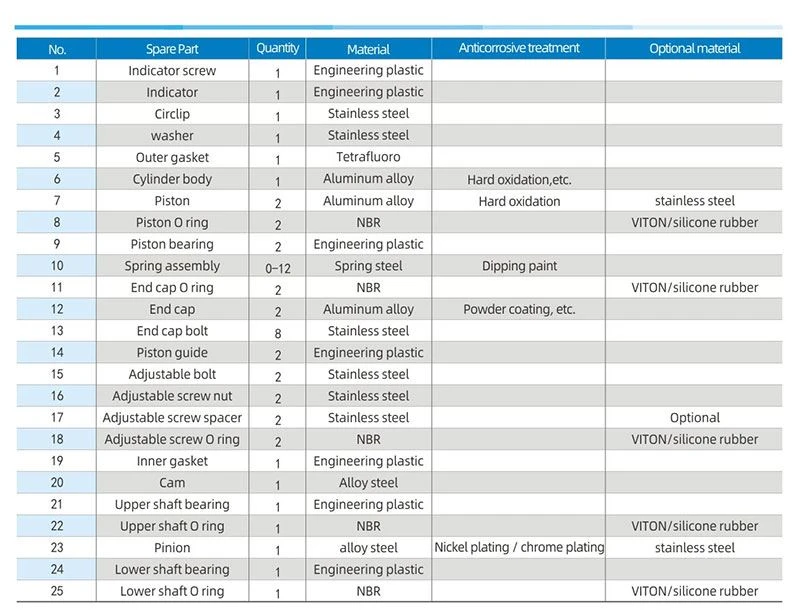

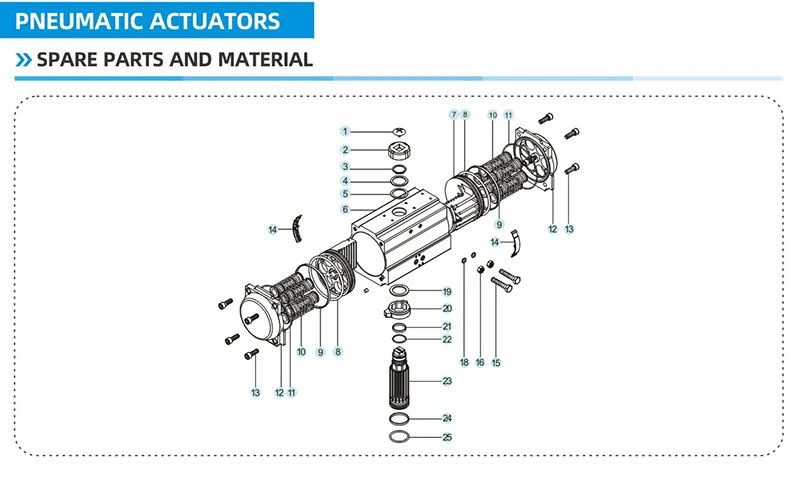

Yedek Parça Ve Malzeme

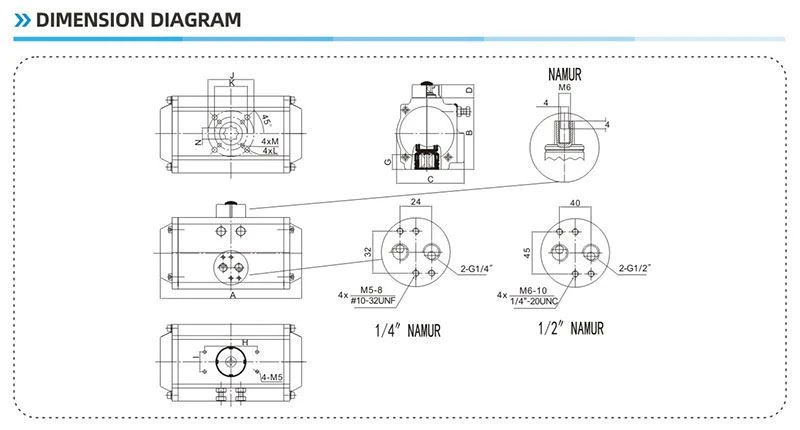

Boyut Şeması
Özellik
-Yapı, kompakt bir kremayer ve pinyon pnömatik aktüatördür.
-Çeyrek dönüşlü vanalarda, küresel vanalarda, kelebek vanalarda ve plug vanalarda kullanılır.
-Yüksek kaliteli alüminyum alaşımlı, sert eloksallı yüzey + Teflon.
-Üst düzey ürünler, mükemmel kalite ve mükemmel sertifika sistemi.
-Tüm ürünler fabrikadan çıkarken sıkı bir şekilde test edilir ve kolay tanımlama ve takip hizmetleri için her aktüatör bir üretim kodu ile işaretlenir.
Avantaj
1) İyi performans ve hizmet ömrü sağlamak için gücü büyük ölçüde artırmak için tüm önemli yedek parçalar sert anotlama ile işlenecektir.
2) İşlem doğruluğunu ve görev ömrünü sağlamak için tüm işlemler CNC tarafından bir kerelik şekillendirilir.

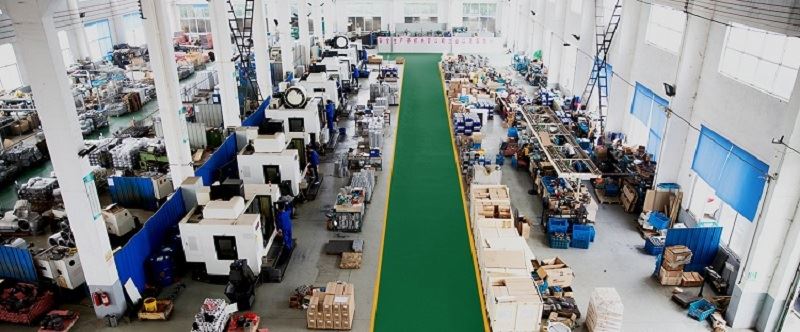

Tedarik Yeteneği
Tedarik Yeteneği: Ayda 10000 adet Pnömatik Döner Aktüatör
Paketleme&amfisi; Teslimat
Paketleme detayı: 1). içinde köpük ambalaj ile ayrı karton
2). okyanus sevkiyatı için kontrplak durumda
3). Hava sevkiyatı için kontrplak palet
Kalkış limanı: Şanghay, Çin
Kurşun zamanı:
Miktar(Birim) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman(gün) | Stoktaki ürünler | 7 | 20 | Müzakere edilecek |
