ürün tanıtımı

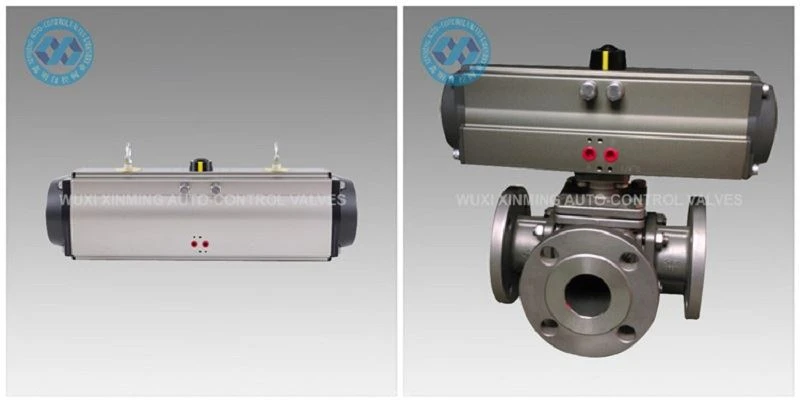

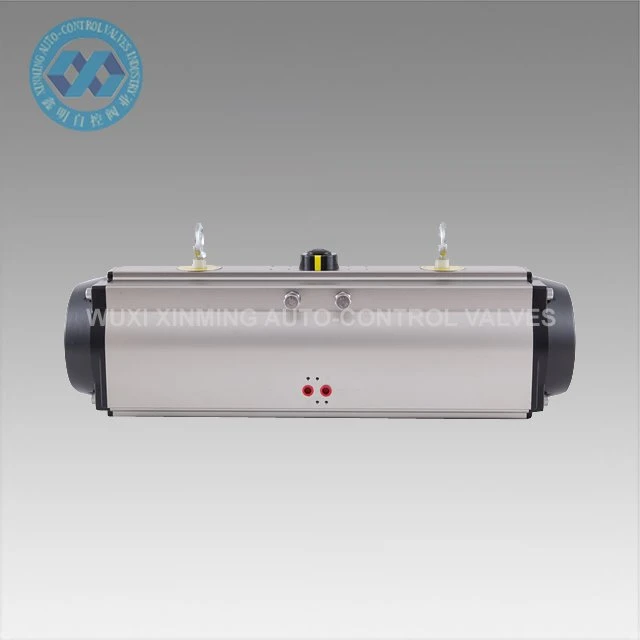

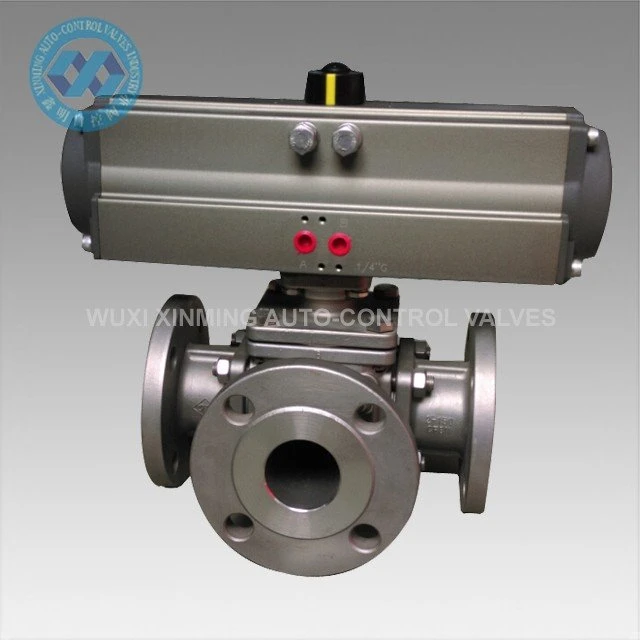

180 derecelik Pnömatik Aktüatör, bir kremayer ve pinyon tarafından tahrik edilen çift pistondan oluşur. İki model var. Biri çift etkili tip, diğeri ise iç ve dış mekanlarda çeşitli korozif ortamlara uyum sağlayabilen yaylı tiptir.
Hızlı Ayrıntılar
Ürün Adı: 180 derece Pnömatik Aktüatör
Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Dönme açısı: 0°~180°(±5°)
Çalışma Sıcaklığı Aralığı: -20℃~ +80℃(standart)
-40℃~+80℃(düşük sıcaklık)
-15℃~150℃(yüksek sıcaklık)
Hava besleme basıncı: 0.2~0.8MPa, maksimum 10Mpa
Üst bağlantı: VDI/VDE3845 NAMUR
Alt bağlantı: ISO 5211 ve DIN3337
Malzeme: Alüminyum alaşım
Yapı: kremayer ve pinyon, çift kremayer pistonlar
Aktüatör gövdesi yüzey işlemi: sert anodize veya daldırma oksidasyonu
Uç Kapağı Rengi: siyah gri, siyah, koyu mavi, gök mavisi, kırmızı, turuncu, yeşil, vb.
Sertifika: CE, ATEX, SIL3, ISO9001:2016

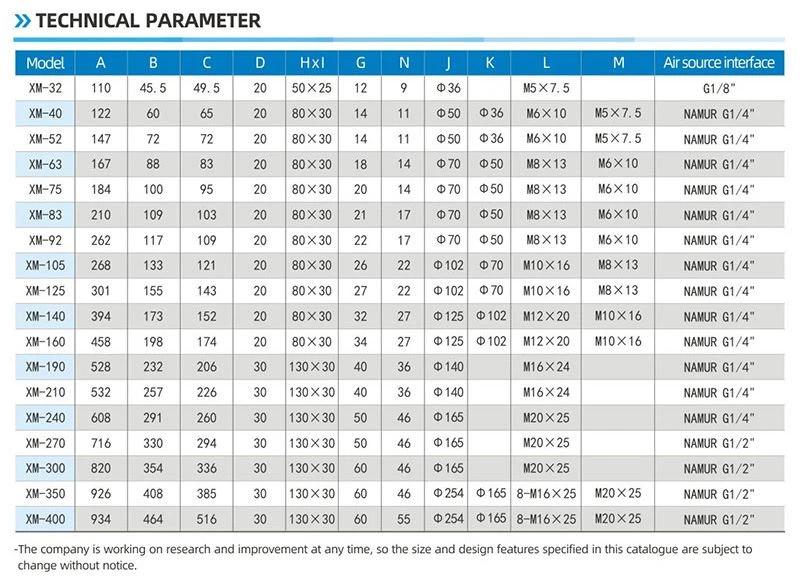

Teknik parametre
XM 180 DERECE PNÖMATİK AKTÜATÖR ÇIKIŞ TORK TABLOSU
modeli | Giriş hava basıncı (birim: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Hava basıncı çıkış torku (Nm) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

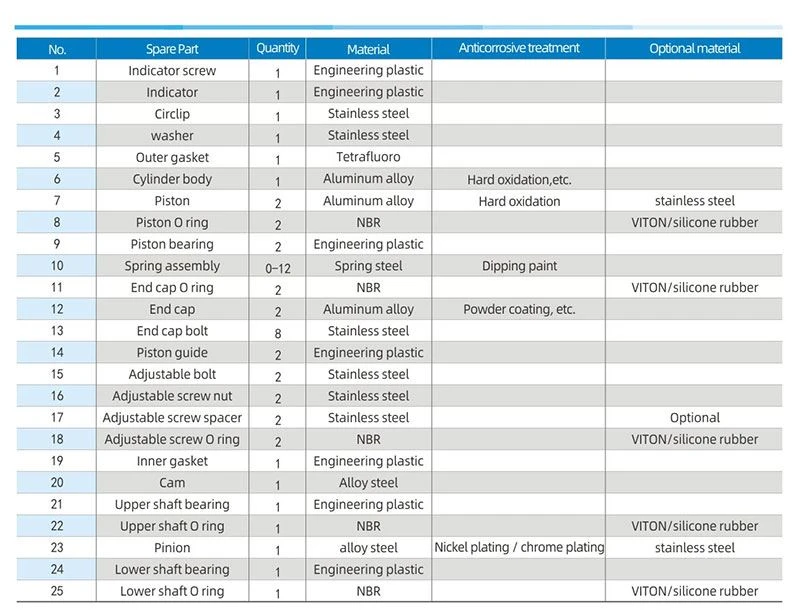

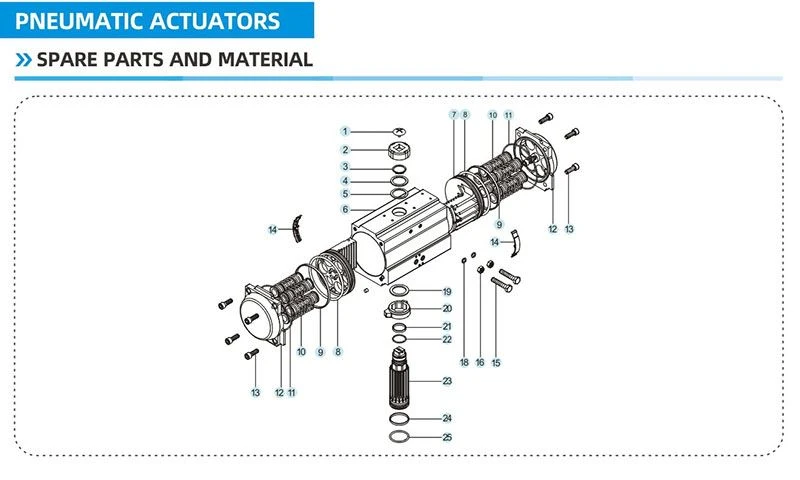

Yedek Parça Ve Malzeme

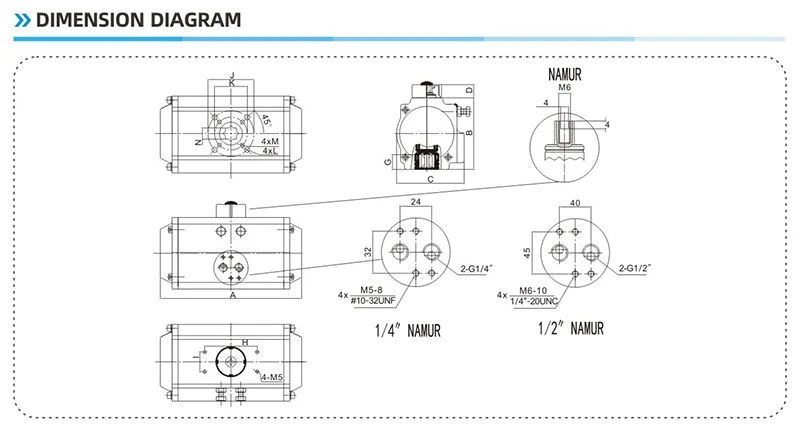

Boyut Şeması
SSS
S 1: Ödeme koşulları kapasitesi?
A 1: T/T, L/C, Western Union.
S 2: Ticaret şartları?
A 2: Incoterms 2010'a göre, normalde EXW, FOB shanghai, CFR, CIF ve DDU ile.
S 3: Teklifin geçerliliği?
C 3: 30 gün içinde.
Q 4: Sevkiyat modları?
A 4: Deniz, hava, ekspres veya demiryolu ile.
S 5: Garanti?
A 5: Ücretsiz ve ömür boyu ücretli hizmet için bir yıllık kalite garantisi.
S 6: Kurulum ve eğitim?
A 6: kurulum için normal video rehberliği. Gerekirse ücretli yurtdışı mühendislik hizmeti verilir.
