ürün tanıtımı

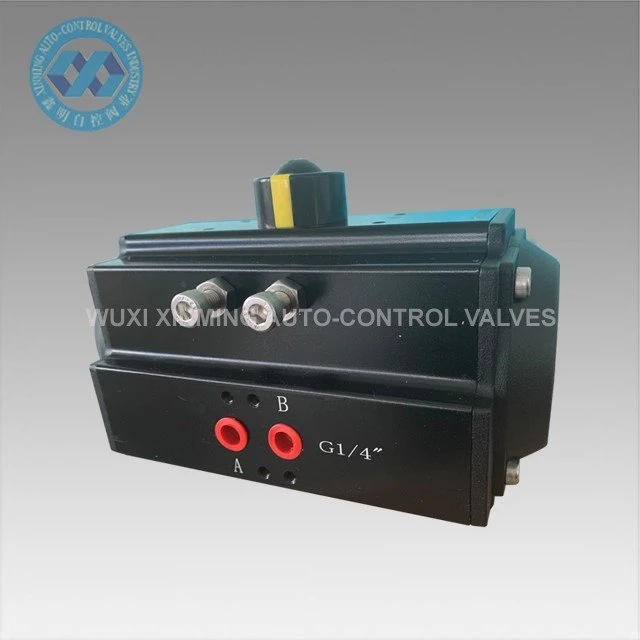

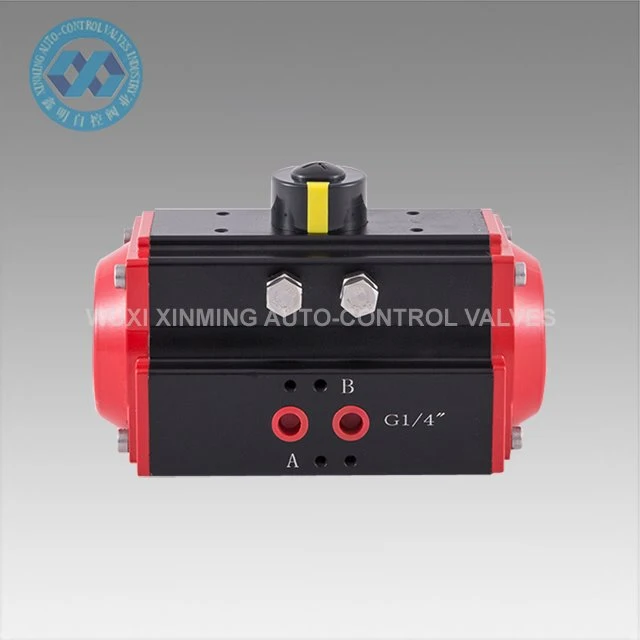

Kısıtlı dönüş silindiri olarak da bilinen Pnömatik Raf ve Pinyon Aktüatör, döndürme, açma, kapama, karıştırma, sallama, konumlandırma, yönlendirme ve sınırlı dönüşü içeren daha fazla mekanik işlev için kullanılan döner bir aktüatördür. Pnömatik Raf ve Pinyon Aktüatör, kelebeği kontrol etmek için kullanılır vanalar, küresel vanalar ve otomatik olarak döner hareket eden makineler. Sert oksidasyon işlemine sahip hassas döküm alüminyum alaşımlı çift raflı pistonlar, döner açı doğruluğunu ve çalışma ömrünü artırır. Sert oksidasyonlu aktüatör gövdesi, çizilmeyi etkili bir şekilde önleyebilir.
Hızlı Ayrıntılar
Ürün Adı: Pnömatik Raf ve Pinyon Aktüatörü
Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Dönme açısı: 0°~90°(±5°)
Çalışma Sıcaklığı Aralığı: -20℃~ +80℃(standart)
-40℃~+80℃(düşük sıcaklık)
-15℃~150℃(yüksek sıcaklık)
Hava besleme basıncı: 0.2~0.8MPa, maksimum 10Mpa
Üst bağlantı: VDI/VDE3845 NAMUR
Alt bağlantı: ISO 5211 ve DIN3337
Malzeme: Alüminyum alaşım
Yapı: kremayer ve pinyon, çift kremayer pistonlar
Aktüatör gövdesi yüzey işlemi: siyah anodize
Uç Kapağı Rengi: siyah gri, siyah, koyu mavi, gök mavisi, kırmızı, turuncu, yeşil, vb.
Sertifika: CE, ATEX, SIL3, ISO9001:2016
Teknik parametre
XM PNÖMATİK RAF VE PİNYON AKTÜATÖR ÇIKIŞ TORK TABLOSU
modeli | Giriş hava basıncı (birim: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Hava basıncı çıkış torku (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Yedek Parça Ve Malzeme
Boyut Şeması

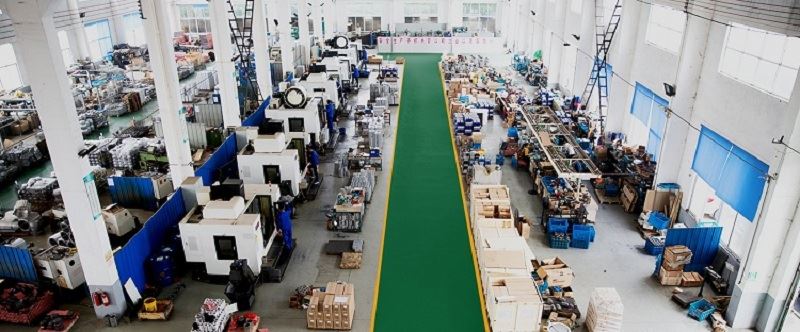

Tedarik Yeteneği
Tedarik Yeteneği: Ayda 10000 adet Pnömatik Döner Aktüatör
Paketleme&amfisi; Teslimat
Paketleme detayı: 1). içinde köpük ambalaj ile ayrı karton
2). okyanus sevkiyatı için kontrplak durumda
3). Hava sevkiyatı için kontrplak palet
Kalkış limanı: Şanghay, Çin
Kurşun zamanı:
Miktar(Birim) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman(gün) | Stoktaki ürünler | 7 | 20 | Müzakere edilecek |
Avantaj
1) İyi performans ve hizmet ömrü sağlamak için gücü büyük ölçüde artırmak için tüm önemli yedek parçalar sert anotlama ile işlenecektir.
2) İşlem doğruluğunu ve görev ömrünü sağlamak için tüm işlemler CNC tarafından bir kerelik şekillendirilir.
SSS
S 1: Ödeme koşulları kapasitesi?
A 1: T/T, L/C, Western Union.
S 2: Ticaret şartları?
A 2: Incoterms 2010'a göre, normalde EXW, FOB shanghai, CFR, CIF ve DDU ile.
S 3: Teklifin geçerliliği?
C 3: 30 gün içinde.
Q 4: Sevkiyat modları?
A 4: Deniz, hava, ekspres veya demiryolu ile.
S 5: Garanti?
A 5: Ücretsiz ve ömür boyu ücretli hizmet için bir yıllık kalite garantisi.
S 6: Kurulum ve eğitim?
A 6: kurulum için normal video rehberliği. Gerekirse ücretli yurtdışı mühendislik hizmeti verilir.
