ürün tanıtımı

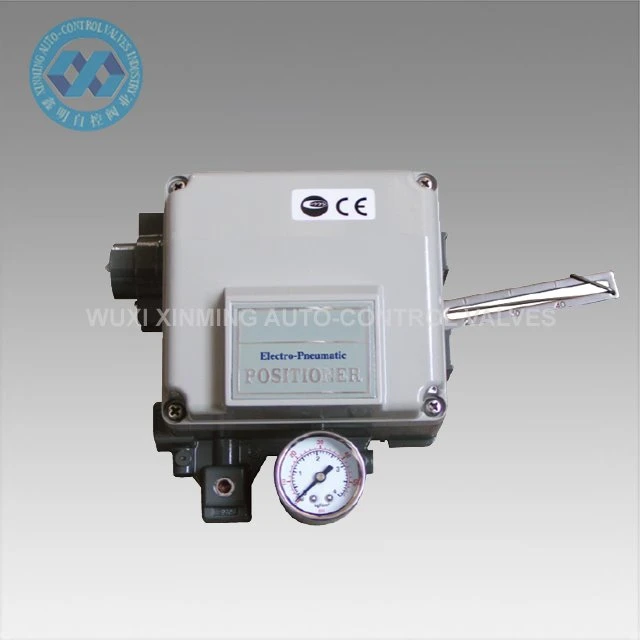

YT1000 Valf Konumlandırıcı, kapalı döngü kontrol döngüsü oluşturmak için pnömatik kontrol valfiyle birlikte kullanılır. Kontrol sistemi tarafından verilen DC akım sinyali, düzenleme valfinin hareketini kontrol etmek üzere düzenleme valfini çalıştıran bir gaz sinyaline dönüştürülür. Aynı zamanda, ayar vanasının açılma derecesine göre geri bildirim yapılır, böylece vana konumu sistem tarafından verilen kontrol sinyaline göre doğru şekilde konumlandırılabilir. Elektrikli konumlayıcı, tek etkili (yay geri dönüşlü tip) ve çift etkili pnömatik aktüatörler için kullanılabilir.
Elektrikli-pnömatik valf konumlayıcıların kurulumu: Bu seri ayar tipindedir ve giriş ve çıkış 4-20 mA geri besleme sinyallerine sahip çift etkili veya tek etkili aktüatörler için tasarlanmıştır. Pnömatik aktüatör, geri besleme kolunu 4 cıvatayla sabitlenen pinyon NAMUR yuvası aracılığıyla bağlayan bir elektrikli-pnömatik valf konumlandırıcısı ve braketi ile donatılmıştır. Ayar kontrolünü gerçekleştirmek için hava kaynağı boru hattı bağlanabilir.
Teknik parametreler
1000 serisi Elektrikli-pnömatik Valf Konumlandırıcı, kapalı devre bir kontrol döngüsü oluşturmak için pnömatik kontrol valfi ile birlikte kullanılır. Kontrol sistemi tarafından verilen DC akım sinyali, düzenleme valfinin hareketini kontrol etmek için düzenleme valfini çalıştıran bir gaz sinyaline dönüştürülür. Aynı zamanda Geri bildirim, ayar vanasının açılma derecesine göre yapılır, böylece vana konumu, sistem tarafından verilen kontrol sinyaline göre doğru konumlandırılabilir. Elektrikli konumlayıcı, tek etkili (yaylı geri dönüşlü tip) ve çift etkili olarak kullanılabilir. pnömatik aktüatörler.Elektrik-pnömatik valf konumlandırıcıların kurulumu:Bu seri ayar tipidir ve giriş ve çıkış 4-20 mAgeri bildirim sinyallerine sahip çift etkili veya tek etkili aktüatörler için tasarlanmıştır.Pnömatik aktüatör, bir elektrikli-pnömatik valf konumlandırıcı ve braket ile donatılmıştır. Geri besleme kolunu 4 cıvatayla sabitlenen pinyon NAMUR yuvası aracılığıyla birbirine bağlar. Ayar kontrolünü gerçekleştirmek için hava kaynağı boru hattı bağlanabilir.

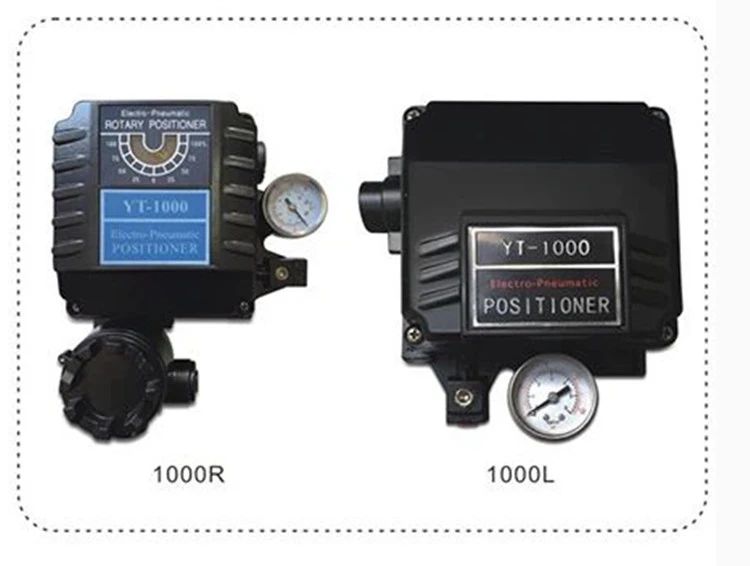

Öğe | Modeli | 1000L(Doğrusal Tip) | 1000R(Döner Tip) |
Tek oyunculuk Çift etkili | |||
Giriş sinyali, direnç | 4~20Ma.dc 250Ω±15Ω | ||
Gaz besleme basıncı | 1,4~7kgf/cm²（ 7e100psi） | ||
Felç | 10~105 mm | 0-90derece | |
Elektrik Arayüzü | PT(NPT)f2 | ||
Patlamaya dayanıklı kalite | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Koruma seviyesi | IP66 koruma sınıfı | ||
Ortam sıcaklığı | -20derece~70dereceTekrarlanabilirlik ±0.5% | ||
Doğrusal | ±1%F.S ±2% F.S ±2% F.S | ||
Histerezis | ±1%F.S Duyarlılık±0.2%F.S ±0.5% F.S | ||
Hava enerji tüketimi | 3LPM(destek=1,4kgf/cm)²,20psi) | ||
Akış | 80LPM(destek=1,4kgf/cm)²,20psi) | ||
Malzeme | Dökme alüminyum | ||
Ağırlık | 2.7kg~2.8kg | ||
Modeli | 1000L/R |
Türler | L:Doğrusal tip,R: Döner tip |
Eylem şekli | S:Tek etkili, D:Çift etkili |
Patlamaya dayanıklı form | M: patlamaya dayanıklı Exd II BT4 Exd II BT6, I:Kendinden güvenli Exia II CT6,n:Normal |
Geri bildirim kolu | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,% 40 7e70 mm |
Delik | 90,90~180,180 |
arayüz türü | PT,NPT |
Seçenek | 0,+PTM, +L/S |
şirket tanıtımı
2007 yılından bu yana, WUXI XINMING OTO-KONTROL VANALARI INDUSTRY CO., LTD kurulmuştur.
Biz esas olarak Pnömatik Aktüatör, Pnömatik Küresel Vana, Pnömatik Kelebek Vana, Pnömatik / Elektrik Kontrol Vanası vb. üretiyoruz.
Firmamız gelişmiş işleme ekipmanlarına ve gelişmiş test ekipmanlarına sahiptir. İşleme ekipmanlarımız arasında torna tezgahları, freze makinesi, sıkıcı makine, planya makinesi, delme makinesi, CNC torna tezgahları, CNC işleme merkezleri ve diğer ekipmanlar bulunmaktadır. 5 set ithal dikey makine merkezi ve birkaç set gelişmiş CNC torna tezgahı olmak üzere toplam 30 set bulunmaktadır.
SSS
S 1: Ödeme koşulları kapasitesi?
C 1: T/T, L/C, Western Union.
S 2: Ticaret şartları?
C 2: Incoterms 2010'a göre normalde EXW, FOB shanghai, CFR, CIF ve DDU ile.
Soru 3: Teklifin geçerliliği?
C 3: 30 gün içinde.
S 4: Sevkiyat modları?
A 4: Deniz yoluyla, hava yoluyla, ekspres veya demiryolu ile.
Soru 5: Garanti?
A 5: Ücretsiz ve ömür boyu ücretli hizmet için bir yıllık kalite garantisi.
Soru 6: Kurulum ve eğitim?
A 6: kurulum için normal video kılavuzu. Gerektiğinde ücretli yurt dışı mühendislik hizmeti verilmektedir.
