ürün tanıtımı

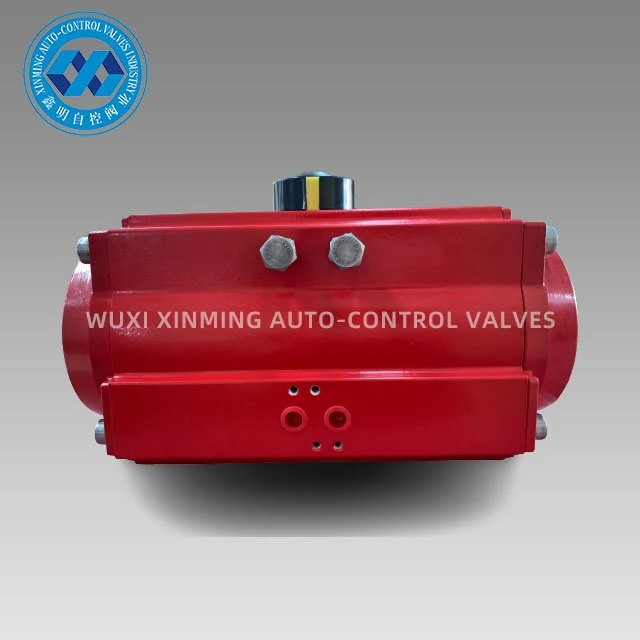

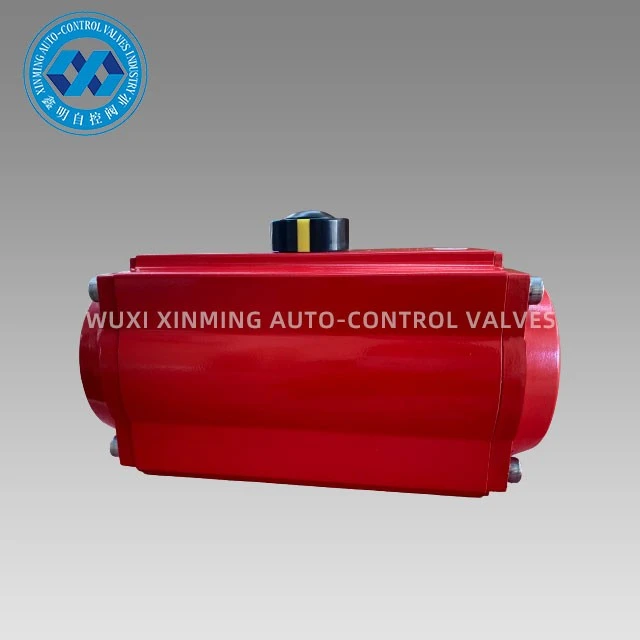

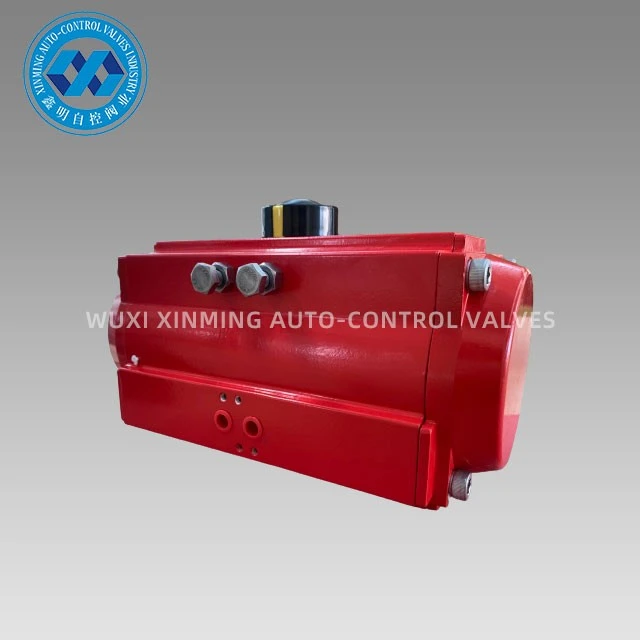

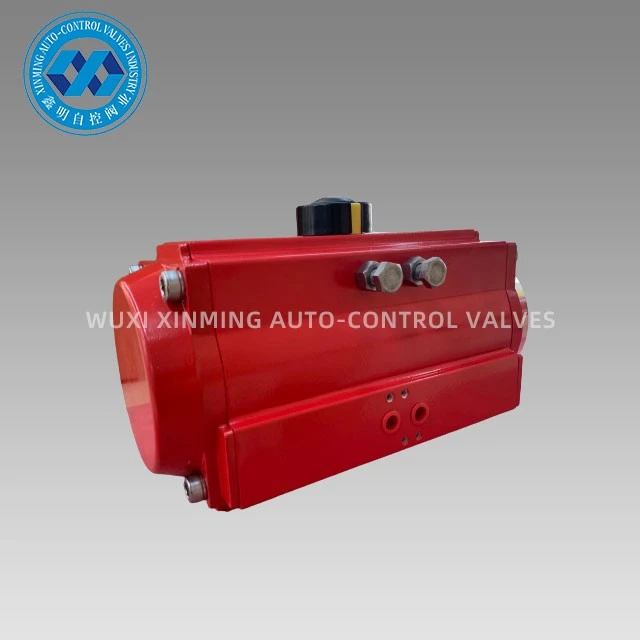

Otomatik açma-kapama vanası aktüatörü, küresel vanaları, kelebek vanaları ve döner makineleri otomatik olarak düzenlemek için kullanılır. Hassas döküm alüminyum alaşımından yapılmış çift raflı pistonlarda sert oksidasyon işlemi, hizmet ömrünü ve dönüş açısı doğruluğunu artırır. Otomatik açma-kapama valfi aktüatör gövdesinin sert oksidasyonu, çizikleri etkili bir şekilde önleyebilir.
Hızlı Ayrıntılar
Ürün Adı: Otomatik açma-kapama valf aktüatörü
Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Dönme açısı: 0 derece ~90 derece (±5 derece)
Çalışma Sıcaklık Aralığı: -20 derece ~ artı 80 derece (standart)
-40 derece ~ artı 80 derece (düşük sıcaklık)
-15 derece ~150 derece (yüksek sıcaklık)
Hava besleme basıncı: {{0}}.2~0.8MPa, maksimum 10Mpa
Üst bağlantı: VDI/VDE3845 NAMUR

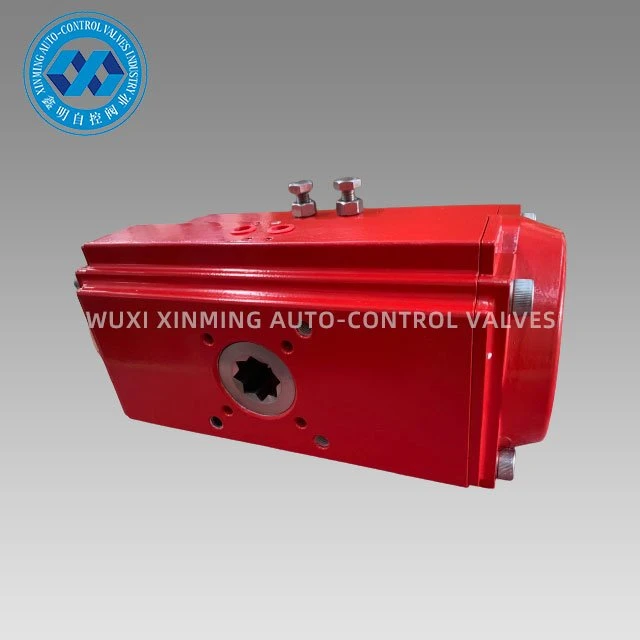

Alt bağlantı: ISO 5211 ve DIN3337
Malzeme: Alüminyum alaşım
Yapı: kremayer ve pinyon, çift kremayer pistonlar
Aktüatör gövdesi yüzey işlemi: sert anodize veya daldırma oksidasyonu
Sertifika: CE, ATEX, SIL3, ISO9001:2016
Teknik parametre
XM ON-OFF PNÖMATİK AKTÜATÖR ÇIKIŞ TORK TABLOSU
modeli | Giriş hava basıncı (birim: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Hava basıncı çıkış torku (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Boyut Diyagramı
