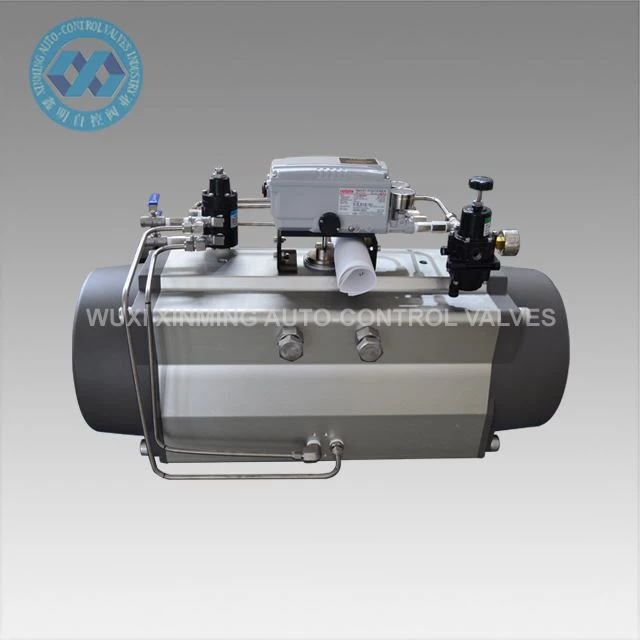

Çift Etkili Kremayer ve Pinyonlu Pnömatik Aktüatör

Çift Etkili Kremayer ve Pinyonlu Pnömatik Aktüatör

Marka adı: XM ve OEM de kabul edilir
Aktüatör boyutu: 32mm-400mm
Dönme açısı: 0 derece ~90 derece
Çalışma Sıcaklığı Aralığı: -20 derece ~ +80 derece
Hava besleme basıncı: 0,2~0,8MPa, 10Mpa maksimum
Malzeme: Alüminyum alaşımı
Yapı: kremayer ve pinyon, çift kremayerli pistonlar
Sertifikasyon: CE, ATEX, SIL3, ISO9001:2016

Soruşturma göndermek

Download

Açıklama

Ürüne Genel Bakış

Çift Etkili Kremayer ve Pinyonlu Pnömatik Aktüatör, endüstriyel boru hattı sistemlerindeki çeyrek-dönüşlü küresel vanaları ve kelebek vanaları otomatikleştirmek için tasarlanmıştır. 0 derece –90 derece valf çalışması için güvenilir pnömatik kontrol sağlar ve ISO 5211 ve NAMUR VDI/VDE 3845 gibi standart montaj arayüzleriyle uyumludur.

Kararlı ve standartlaştırılmış valf aktüasyonunun gerekli olduğu endüstriyel otomasyon sistemlerinde yaygın olarak kullanılır.

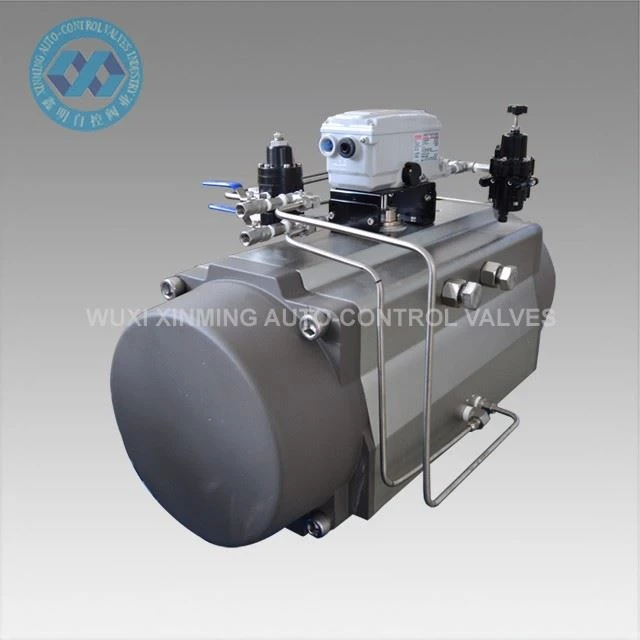

Double Acting Rack And Pinion Pneumatic Actuator

Teknik Parametre

Ürün Adı	Pnömatik Döner Aktüatör
Marka adı	XM ve OEM de kabul edilir
Aktüatör boyutu	32mm-400mm
Dönme açısı	0 derece ~90 derece
Çalışma Sıcaklığı Aralığı	-20 derece ~ +80 derece (standart) -40 derece ~+80 derece (düşük sıcaklık) -15 derece ~150 derece (yüksek sıcaklık)
Hava besleme basıncı	0,2~0,8MPa, 10Mpa maksimum
Üst bağlantı	VDI/VDE3845 NAMUR
Alt bağlantı	ISO 5211 ve DIN 3337
Malzeme	Alüminyum alaşımı
Yapı	kremayer ve pinyon, çift kremayerli pistonlar
Aktüatör gövdesi yüzey işlemi	sert anodize
Uç Kapağı Rengi	siyah gri, siyah, lacivert, gök mavisi, kırmızı, turuncu, yeşil vb.
Sertifikasyon	CE, ATEX, SIL3, ISO9001:2016

XM ÇİFT ETKİLİ PNÖMATİK DÖNER AKTÜATÖR ÇIKIŞ TORK TABLOSU

Modeli	Giriş hava basıncı (birim: bar)
	3	4	5	6	7	8
	Hava basıncı çıkış torku (Nm)
XM-DA32	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0

Özellikler

Çift etkili kremayer ve pinyon tasarımı, sabit havayla-tahrikli açma ve kapama kontrolü sağlar.
Küresel vanalar ve kelebek vanalar için 0 derece –90 derece çeyrek-dönüş çıkışı.
Çift kremayerli piston yapısı tork dengesini artırır ve mekanik stresi azaltır.
Sert eloksallı alüminyum gövde, endüstriyel ortamlarda korozyon direnci sağlar.
Adaptörsüz doğrudan kurulum için NAMUR VDI/VDE 3845 ve ISO 5211 montajı.
Standart ve zorlu çalışma koşulları için geniş sıcaklık aralığı seçeneği.
Tork, boyut ve renk gereksinimlerine göre OEM özelleştirmesi mevcuttur.
Endüstriyel otomasyon kullanımı için CE, ATEX, SIL3, ISO9001 sertifikalı.

Başvuru

Petrol ve gaz boru hatlarında küresel vana otomasyonu
Su arıtma tesislerinde kelebek vana kontrolü
Kimyasal işleme akış düzenleme sistemleri
Enerji santrali buhar ve sıvı kontrol sistemleri
Yiyecek, içecek ve ilaç üretim hatları
Genel endüstriyel proses otomasyonu

Tedarik Yeteneği

Tedarik Yeteneği: Ayda 10000 adet Pnömatik Döner Aktüatör

Paketleme ve Teslimat

Paketleme detayı:

1). İçinde köpük ambalajlı ayrı karton

2). okyanus nakliyesi için kontrplak kutu

3). Hava sevkiyatı için kontrplak palet

Kalkış limanı: Şangay, Ningbo, vb. Çin

Kurşun zamanı:

Miktar (Birimler)	1-50	51-1000	1001-10000	＞10001
Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması. Zaman(gün)	Stoktaki ürünler	7	20	Müzakere edilecek
