Ürün Tanıtımı

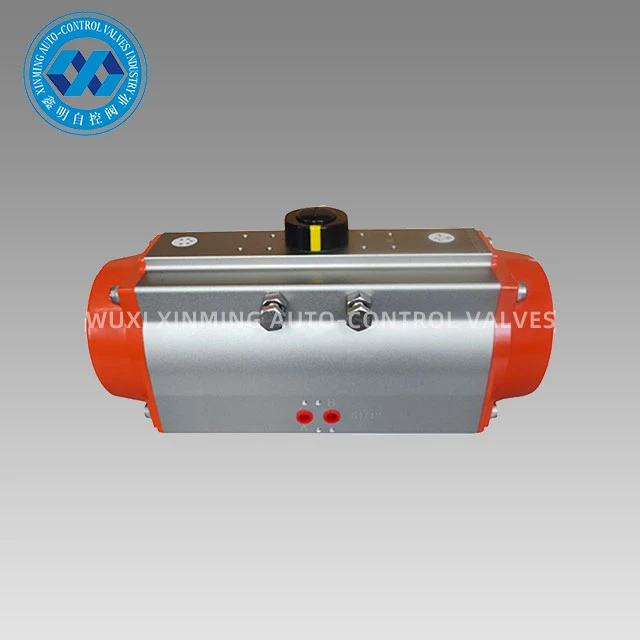

Sert Eloksal Pnömatik Aktüatör, hassas dişli ve kararlı çıkış torku ile kompakt bir çift pistonlu kremayer ve pinyon yapısına sahiptir; silindir gövdesi, sert bir yüzeye ve güçlü aşınma direncine sahip, eloksallı, ekstrüde alüminyum alaşımından yapılmıştır; gerektiği gibi kurulabilir. Valf, yankı cihazı, pozisyoner (açma göstergesi), üçlü ve manuel çalışma mekanizması. Eşleşen küresel vana, kelebek vana ve diğer açısal strok vanaları.
Tasarım özellikleri
1. Valf gövdesi ve piston sert eloksallıdır.
2. Gösterge vidası plastik olmadığı sürece, diğer tüm vidalar SS304'tür.
3. Büyük ve küçük çıkış torkları isteğe bağlıdır.
Teknik Parametre
XM ALÜMINYUM PNÖMATIK AKTÜATÖR ÇIKIŞ TORK TABLOSU
Model | Giriş hava basıncı (ünite: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Hava basıncı çıkış torku (N.m) | ||||||
XM-DA32 Serisi | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 Serisi | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 Serisi | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 Serisi | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 Serisi | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 Serisi | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 Serisi | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 Serisi | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 Serisi | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 Serisi | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 Serisi | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 Serisi | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 Serisi | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 Serisi | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 Serisi | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 Serisi | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 Serisi | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 Serisi | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Yedek Parça Ve Malzeme
Boyut Diyagramı
