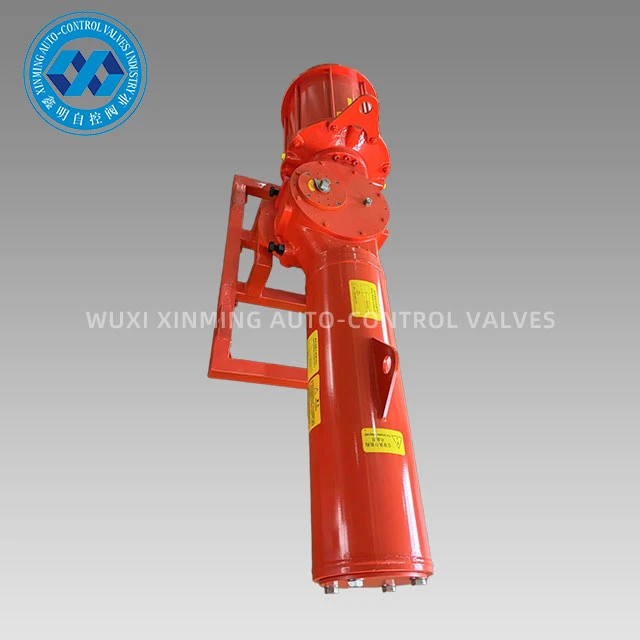

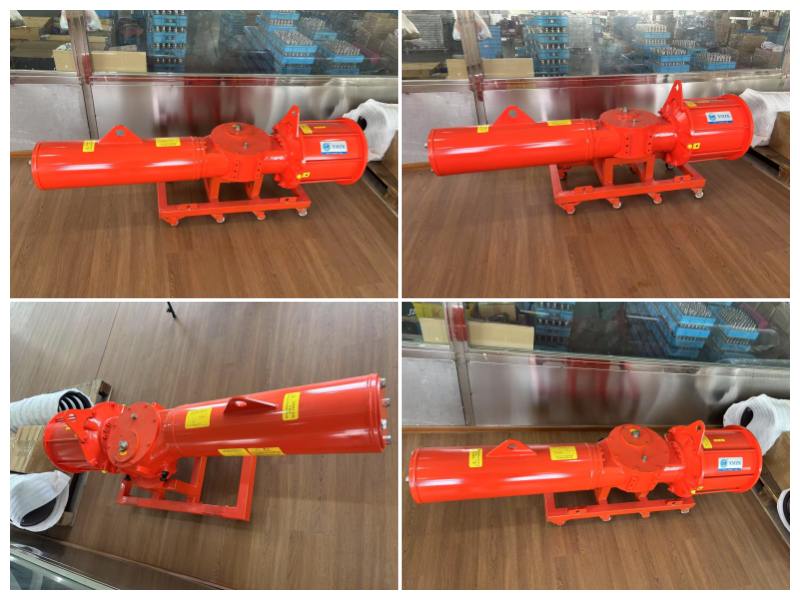

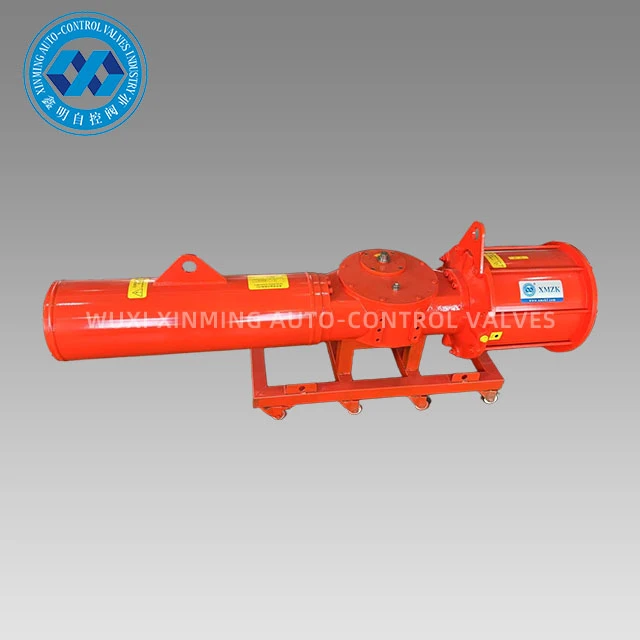

Yay Dönüşlü Scotch Yoke Pnömatik Aktüatör

Yay Dönüşlü Scotch Yoke Pnömatik Aktüatör, endüstriyel valf kontrolü için tasarlanmış,-yüksek güvenilirliğe sahip bir tahrik cihazıdır. Basınçlı hava gücünü 90 derecelik dönme hareketine dönüştürmek için benzersiz bir Scotch Yoke iletim mekanizması kullanır ve yerleşik güçlü bir yay aracılığıyla otomatik sıfırlama işlevini gerçekleştirerek, hava kesintisi veya acil durum durumunda valfin hızla güvenli bir konuma (tamamen açık veya tamamen kapalı) geri dönmesini sağlar. Yay Geri Dönüşlü Scotch Yoke Pnömatik Aktüatörün modüler tasarımı, ISO 5211/NAMUR standart arayüzünü destekler, çeşitli küresel vana ve kelebek vana türlerine uyarlanabilir ve otomatik kontrol için limit anahtarları, solenoid vanalar ve diğer aksesuarlarla donatılabilir. Geleneksel kremayer ve pinyon aktüatörlerle karşılaştırıldığında, scotch boyunduruk yapısı daha yüksek mekanik verime ve daha uzun hizmet ömrüne sahiptir ve tehlikeli koşullar altında valf kontrolü için ideal bir seçimdir. Scotch boyunduruk yapısı, tehlikeli durumlarda valf kontrolü için mükemmel bir seçenektir çünkü geleneksel kremayer ve pinyon aktüatörlerine göre daha uzun servis ömrüne ve daha yüksek mekanik verime sahiptir.

Ürün Özellikleri:

1. İki tip XM scotch boyunduruk pnömatik aktüatörü vardır: iki farklı çıkış torku karakteristiğine karşılık gelen simetrik ve eğimli. Eğimli skoç boyunduruk aktüatörü, kelebek vanaların kontrolüne uygun, yüksek başlangıç ​​torkuna ve düşük çalışma torkuna sahiptir. Simetrik scotch boyunduruk aktüatörü daha dengeli bir tork eğrisine sahiptir ve esas olarak küresel vanaların ve plug vanaların kontrolü için uygundur.
2. İkili malzeme (kauçuk ve PFA) ile kapsüllenmiş O-halkaları, çeşitli sıcaklıklara ve çalışma koşullarına uygulanabilir.
Çift O-halkası ve yatak tasarımı, modüler silindirin stabilitesini ve güvenilirliğini sağlar.
3. XM yay geri dönüşlü tipin çıkış torku 140.000 Nm'nin üzerine çıkabilir ve çift etkili tipin çıkış torku 250.000 Nm'nin üzerine çıkabilir.
Çalışma basıncı: 0.3-0.6MPa.
4. Hem merkez gövde modülü hem de silindir modülü, yeterli mukavemeti sağlamak için sünek demir veya karbon çeliğinden yapılmıştır. Genel yapı kompakttır ve tasarım güzel ve koordinelidir. Boyunduruk çubuğu ve piston en iyi tork çıkışını sağlar.
5. Düşük sürtünmeli, uzun ömürlü kompozit malzemeler, metalin-metale-doğrudan temasını önleyerek bakım ve değiştirmeyi hızlı ve kolay hale getirir.
6. Çıkış mili en son ISO5211 ve NAMUR standartlarına uygundur. Boyutu özelleştirilebilir ve paslanmaz çelik isteğe bağlıdır.
7. NAMUR standart konum göstergesi, limit anahtar kutuları ve konumlayıcılar gibi aksesuarların kurulumunu kolaylaştırır.
8. İki bağımsız açılı ayarlanabilir cıvata, valf strokunu -6 dereceden 96 dereceye kadar ayarlayabilir, bu da valf yuvasının servis ömrünü uzatmaya yardımcı olur.

Prensip şudur:

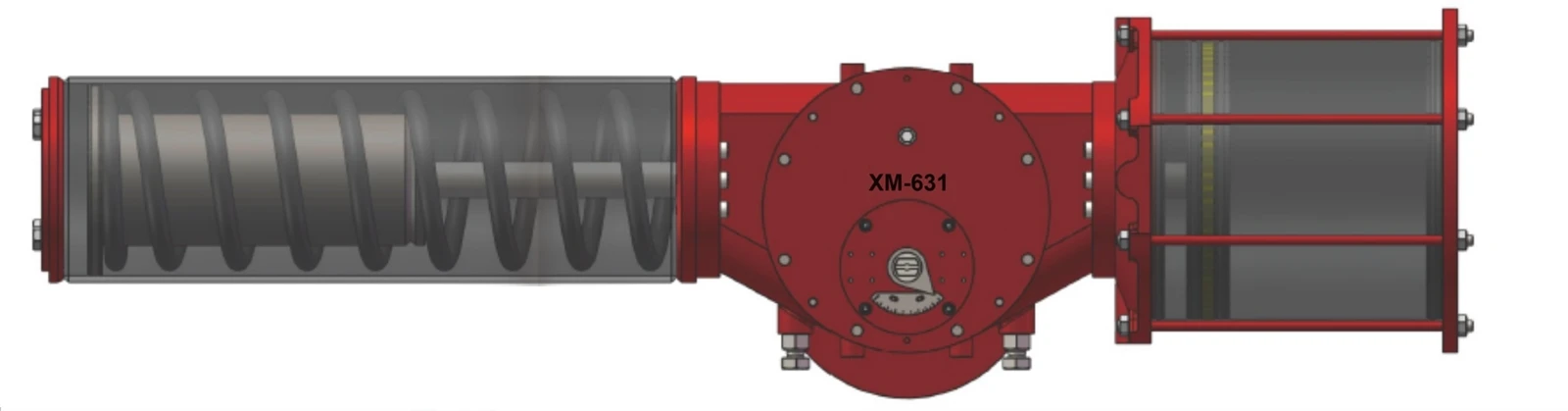

Basınçlı hava, pistonu doğrusal hareket yapmak üzere itmek için odaya girer ve boyunduruk pimi ve boyunduruk oluğunun iletim yapıları sayesinde, pistonun doğrusal hareketi boyunduruğun dönme hareketine dönüştürülür ve çıkış milini dönmeye yönlendirir, böylece valfin kontrolü sağlanır.
