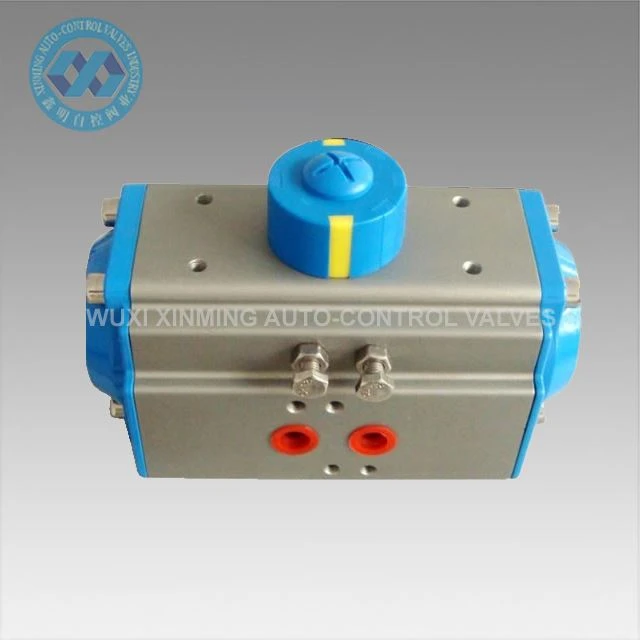

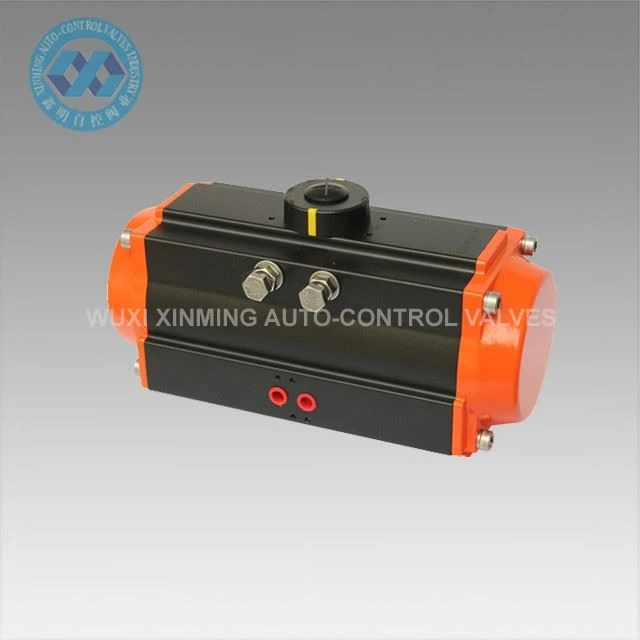

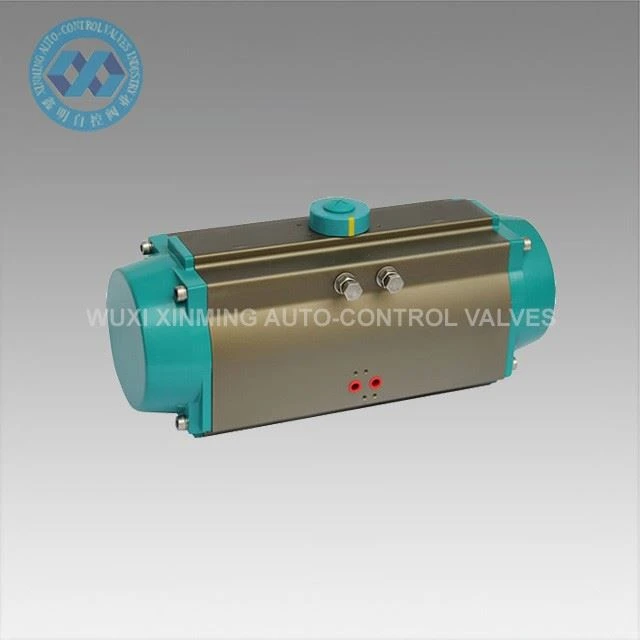

Tek Etkili Pnömatik Vana Aktüatörü, kelebek vanaları, küresel vanaları ve döner hareketi olan makineleri otomatik olarak kontrol etmek için kullanılır. Sert oksidasyon işlemine sahip hassas kalıp döküm alüminyum alaşımlı çift raflı pistonlar, döner açı doğruluğunu ve görev ömrünü artırır. Sert oksidasyonlu aktüatör gövdesi çizilmeyi etkili bir şekilde önleyebilir.

Soruşturma göndermek

Açıklama

Ürün Tanıtımı

Tek Etkili Pnömatik Valf Aktüatörü, kompakt tasarım, uzun ömürlü hizmet, yüksek kalite, dişli ve dişli rafı ile 2022 yılında sıcak satış ürünleridir. Bu ürün, Küresel valeler, kelebek vanalar, tapa vanaları vb. gibi 90 ° dönme vanaları için kullanılır. Firmamız ürün kalitesini ilk görev olarak koyar, en gelişmiş üretim ekipmanlarını ve teknolojisini benimser, hem ürün kalitesi hem de performans konusunda benzer ürün fabrikalarından çok daha iyidir.

Pneumatic Rotary Actuator AT 83

Teknik Parametre

Özellik

1. Çift Konumlu Raf

2. Entegre Tasarım

3. Yüksek Çıkış Torku

4. Doğru Döner Açı

5. Uzun Servis Ömrü

6. Uzun süreli korozyon direnci için paslanmaz çelik bağlantı elemanları

7. Piston, pinyon ve gövde arasındaki arayüz düşük sürtünmeli malzemeden yapılmıştır

Özellikler

1). Basınç Aralığı: Maks. Çalışma basıncı 10bar

2). Hava basıncı: 2.5bar ~ 8bar

3). Ayar Aralığı: 90 ° ± 5 °

4). Ortam sıcaklığı: -20 ~ + 90 ° C

5). Tip: Tek etkili (yay dönüşü), çift etkili

6). İsteğe bağlı aksesuarlar: Solenoid valfler, sınırlı anahtar, elektrik konumu

7). Yağlama: Tüm hareketli parçalar yağlayıcılarla kaplanır ve hizmet ömürlerini uzatır

8). Yaşam Süresi: Bir milyon kez

Standart

A. Aktüatör ve valf arasındaki arayüz: DIN / ISO'ya göre 4 veya 8 cıvata deliği

5211, aks deliği DIN 3337'ye göre monte eder

B. Aktüatör ve kontrol valfi arasındaki arayüz: 7100 D / S-7350 D / S göre

NAMUR veya VDI/VDE 3845, adaptör plakası üzerinden bağlanan 7040 D/S-7090 D/S

C. Aktüatör ve sinyal kutusu arasındaki arayüz: VDI/VDE 3845'e göre

Giriş

I. Aktüatör Gövdesi

Erkek malzeme alümina alaşımıdır. İç ve dış yüzey eloksal oksidasyonu ve parlatma ile muamele edilir. Dış yüzey, aktüatörün korozyon önleyici kurgusu ve pistonlara karşı minimum sürtünmenin garanti edilebilmesi için nikel kaplamalıdır.

II. Uç Kapak

Uç kapak malzemesi kalıp döküm alüminyumdur Uç kapak, korozyon önleyici performansı en iyi şekilde garanti etmek için epoksi polyester ile muamele edilir.

III. Tahrik Mili

Tahrik mili malzemesi, ince işleme ve nikel kaplamalı orta karbonlu çeliktir, böylece pistonlar korozyon önleyici, sürtünme önleyici vb. Konularda daha iyi kaliteye sahip olur.

IV. Piston

Piston malzemesi kalıp döküm alüminyum alaşımıdır. Aktüatör belirli bir basınçla çalıştırıldığında maksimum tork çıkarılabilir.

V. Piston Keçesi

NBR-70 kauçuk sızdırmazlık, aktüatörün normal sıcaklık altında normal ve güvenilir performansını sağlamak için uygulanır. FPM, müşterilerin gereksinimlerine göre de uygulanabilir.

VI. Seyahat Ayarlaması

Artı/Eksi 5 derece hareket iki cıvata ile ayarlanabilir.

Uygulama

Pnömatik Döner Aktüatörler, elektrik enerjisi, petrokimya, metalurji, petrol, gaz, şehir, inşaat drenajı, kimya endüstrisi, petrol rafinerisi, madencilik, enerji santrali, metalurji, mimari, tıp, gıda, gaz, bilimsel araştırma vb. Alanlarda yaygın olarak kullanılan çeşitli yanıcı, aşındırıcı, görev, güçlü manyetik alan, radyasyon, titreşim aşındırıcı ortamlar için uygun olabilir.
