Ürün Tanıtımı
Endüstriyel vana otomasyon sistemlerinde aktüatör, bir vananın uzun çevrimlerde güvenilir şekilde çalışıp çalışmayacağını belirleyen bileşendir. Gördüğümüz pek çok gerçek kurulumda, valf sorunları valfin kendisinden değil, yanlış aktüatör seçiminden (yetersiz tork, kararsız anahtarlama veya sürekli çalışma sırasında zayıf yanıt) kaynaklanmaktadır.

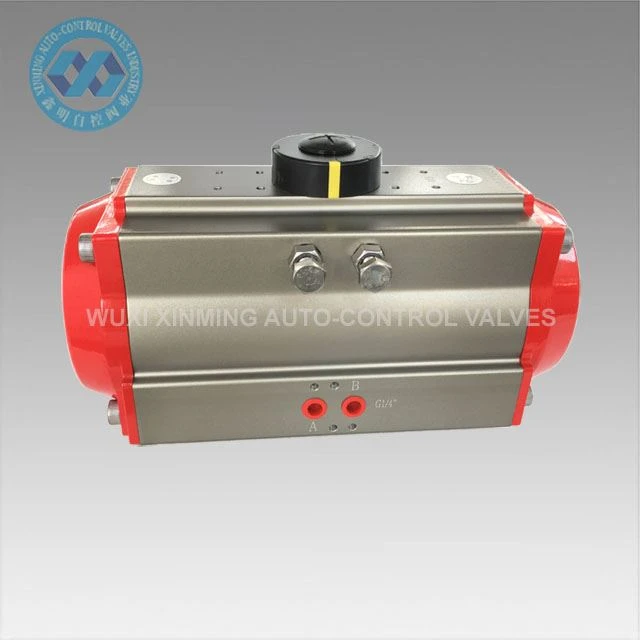

XM Pnömatik Valf Aktüatörü, küresel vanalar ve kelebek vanalar dahil olmak üzere çeyrek-dönüşlü vana otomasyonu için tasarlanmıştır. Endüstriyel proses sistemlerinde hızlı ve istikrarlı valf çalışmasına olanak tanıyan, kremayer ve pinyon mekanizması aracılığıyla basınçlı havayı dönme hareketine dönüştürür.
Güvenilir açma/kapama valfi kontrolünün gerekli olduğu su arıtma, kimyasal işleme, HVAC sistemleri ve genel endüstriyel otomasyonda yaygın olarak kullanılır.
Özellikler
- Kararlı dönme hareketi için kremayer ve pinyon yapısı
- Otomatik valf kontrolü için hızlı pnömatik yanıt
- Çift etkili ve yay geri dönüşlü tipleri mevcuttur
- Kolay vana kurulumu için ISO 5211 montajı
- Endüstriyel kullanım için kompakt alüminyum alaşımlı muhafaza
- Sürekli bisiklet işlemleri için uygundur
- Solenoid valfler ve limit anahtar kutuları ile uyumlu
Teknik Özellikler
Ürün Tipi: Pnömatik Valf Aktüatörü
Tasarım: Kremayer ve Pinyon
Çalışma Tipi: Yay Dönüşlü
Dönme Açısı: 90 derece standart
Çalışma Ortamı: Temiz, kuru basınçlı hava
Gövde Malzemesi: Alüminyum alaşımı
Montaj Standardı: ISO 5211
Çalışma Basıncı: 2,5 – 8 bar
Sıcaklık Aralığı: Standart / Yüksek sıcaklık seçenekleri mevcuttur
Kontrol Sistemi: Pnömatik otomasyona uyumlu
Pnömatik Aktüatörlerin Kurulumu
Makul kurulum, pnömatik aktüatörün ekseni ile valf gövdesinin eş eksenli olmasını sağlamaktır. Aktüatör ve valf montajından önce valf ölçülmeli ve gereken tork aşılmamalıdır. Montajdan sonra pnömatik aktüatör ve vana test edilir ve vanaya nominal basınç uygulanır. Aktüatörün hava kaynağı basıncı 0,4mpa'dır veya kullanıcının gereksinimlerine göredir. Vananın açılıp kapanması esnek olmalı, sıkışma, sürünme ve benzeri durumlar olmamalıdır ve birden fazla deneme yapılmalıdır.
Solenoid valflerle donatılmış pnömatik aktüatörler, hata ayıklama sırasında manuel cihazlarla donatılmalıdır. Solenoid valf üzerindeki kırmızı düğmeyi açın ve elektrik devreye alma işlemini gerçekleştirin. Manuel çalıştırma mekanizmasını kullanırken, gaz veya sıvı kaynağı kesilmeli ve ardından pnömatik mekanizmada hata ayıklanmalıdır. Pnömatik aktüatörler hava kaynağını kuru ve temiz tutmalı ve aktüatörlerin düzenli olarak bakımı yapılmalı ve solenoid valfe veya pnömatik aktüatöre girip normal çalışmayı etkilemesini önlemek için hava filtresi düzenli olarak boşaltılmalı ve boşaltılmalıdır.
Uygulamalar
- Küresel vana otomasyon sistemleri
- Kelebek vana kontrol sistemleri
- Su arıtma tesisleri
- HVAC boru hattı sistemleri
- Kimyasal proses hatları
- Endüstriyel hizmet boru hatları
- Otomatik üretim sistemleri
OEM ve Özelleştirme
- XM, farklı proje gereksinimleri için esnek OEM çözümleri sunar:
- Çift etkili veya yay geri dönüşlü konfigürasyon
- Farklı valf boyutları için tork ayarı
- Gerektiğinde özel montaj arayüzleri
- Solenoid valf ve konum geri besleme entegrasyonu
- OEM markalama ve paketleme desteği
